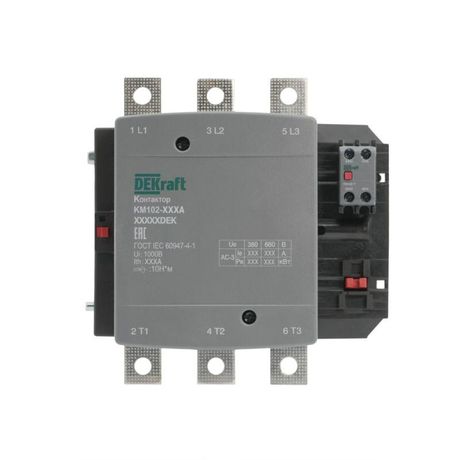

Контактор 265А 380В_АС АС3_ АС4 1НО+1НЗ КМ-102 | 21962DEK DEKraft APC

Контактор КМ-102 от DEKRAFT предназначен для частых включений и отключений нагрузок до 265 А в цепях переменного тока 380–400 В. Подходит для управления двигателями, светильниками и другим оборудованием в промышленной автоматике.

Назначение и область применения

Контактор КМ-102 используется для удалённого управления мощными электродвигателями, системами освещения и другими нагрузками в цепях переменного тока. Применяется в устройствах автоматизации: станках, насосах, компрессорах, конвейерах, системах вентиляции. Также подходит для коммутации осветительных сетей до 690 В.

Технические характеристики

• Тип: Электромагнитный контактор
• Род тока: Переменный (AC)
• Напряжение управления: 380–400 В AC
• Номинальный ток (AC-3): 265 А - для запуска и работы асинхронных двигателей
• Номинальный ток (AC-4): 265 А - для часто повторяющихся пусков и реверсов двигателей
• Главные контакты: 3 шт. - для коммутации трёх фаз
• Дополнительные контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Подключение силовых проводов: Болтовое - надёжное и удобное для многожильных кабелей
• Температурный диапазон: Расширенный - работает при экстремальных условиях окружающей среды
• Защитная степень: Защищённые крышки предотвращают доступ пыли и случайное прикосновение к контактам
• Гарантия: 3 года

Совместимость и монтаж

Контактор КМ-102 устанавливается на DIN-рейку или монтажную плату. Для подключения используются болтовые зажимы - требуют затяжки усилием 2–3 Нм. Убедитесь, что площадь сечения провода соответствует рекомендациям производителя (обычно 16–70 мм2). Дополнительные контакты можно использовать для сигнализации состояния или взаимоблокировки других устройств. Монтаж выполняйте в вертикальном положении +-15°.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов IEC/EN 60947-4-1. Защитные крышки снижают риск поражения током при обслуживании. Конструкция обеспечивает безопасную работу даже при высоких значениях импульсных токов во время пуска двигателей.

Преимущества

• Встроенные дополнительные контакты: Не требуется внешняя модульная система - экономия места и времени при сборке.
• Уменьшенные габариты: Компактный корпус позволяет размещать несколько контакторов в ограниченном пространстве щита.
• Увеличенный ресурс: Произведён из материалов повышенной износостойкости - рассчитан на сотни тысяч операций включения/выключения.
• Защитные крышки: Исключают попадание пыли, металлической стружки и влаги внутрь механизма.
• Электрическая и механическая блокировка: Предотвращает одновременное включение противофазных цепей - важно при управлении реверсивными двигателями.

Ограничения применения

• Не предназначен для постоянной работы при напряжении выше 400 В - возможен выход из строя катушки.
• Не используйте в цепях постоянного тока - катушка рассчитана только на переменный ток.
• Не применяйте в помещениях с химически активной средой (например, кислотные пары) - материалы корпуса не защищены от агрессивных веществ.
• Не заменяйте оригинальные защитные крышки самодельными - потеря защиты повышает риск аварии.

Примеры использования

• Автоматический пуск крупного асинхронного двигателя вентиляционной системы на заводе.
• Частое включение-выключение насоса в системе водоснабжения с использованием НО контакта для сигнала “работает”.
• Реверсивная схема управления лифтовым механизмом - благодаря наличию двух типов контактов легко реализуется блокировка.
• Осветительная сеть торгового центра - управление группами светильников через один контактор КМ-102.

Практические советы

• Выбирая контактор КМ-102, проверьте соответствие напряжения вашей сети - 380–400 В AC. Отклонение более чем на 10 % снижает долговечность катушки.
• При монтаже соблюдайте минимальный воздушный зазор вокруг контактора - он нужен для теплоотвода.
• Для длительной службы регулярно проверяйте состояние болтовых соединений - они могут ослабнуть после нескольких десятков циклов нагрева-охлаждения.
• Если вы планируете применять его в реверсивной схеме - обязательно используйте электрическую блокировку с помощью НЗ контакта одного контактора и НО второго.
• Артикул 21962dek - единственный номер для заказа этого исполнения. Не путайте с аналогичными изделиями других серий.
