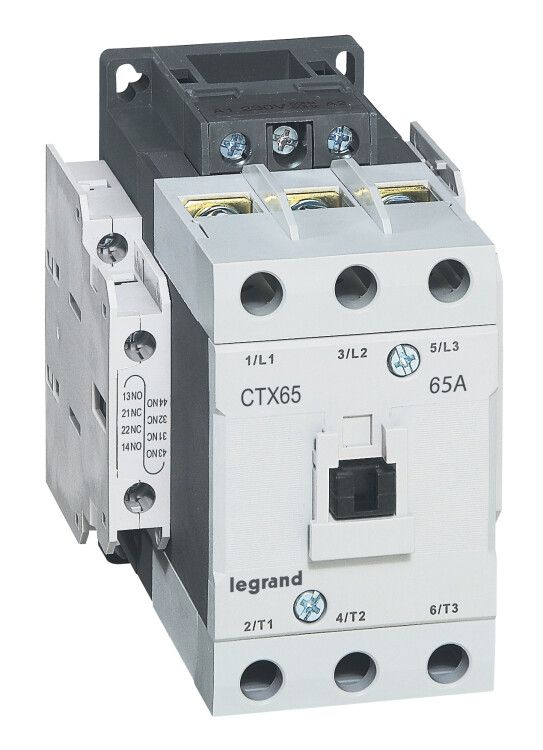

Контактор CTX3 65 3P 65A 2но2нз ~230В | 416166 Legrand

Контактор CTX3 - это надёжный трёхполюсный коммутационный аппарат на 65 А, предназначенный для частого включения и отключения электродвигателей и других нагрузок переменного тока. Бренд Legrand и артикул 416166 указывают на серию CTX3, которая соответствует промышленным требованиям к долговечности и безопасности.

Назначение и область применения

Контактор CTX3 используется для автоматического управления мощными электрическими нагрузками: электродвигатели, насосы, компрессоры, конвейеры, системы вентиляции. Он позволяет управлять нагрузкой через слаботочную цепь (230 В), обеспечивая безопасную и удалённую работу оборудования. Подходит для установки в распределительных щитах промышленных объектов, заводов, логистических комплексов и энергоёмких систем.

Технические характеристики

• Род тока: Переменный (AC), 50/60 Гц - совместим с сетями России и Европы.
• Номинальный ток: 65 А - способен выдерживать длительную нагрузку до этого значения.
• Напряжение катушки управления: 230 В AC - требует стандартной сети 230 В для срабатывания.
• Силовые полюса: 3 - переключает все три фазы одновременно.
• Вспомогательные контакты: 2 НО (нормально открытые) + 2 НЗ (нормально замкнутые) - позволяют передавать сигналы управления в другие устройства (например, сигнализацию, блокировки).
• Номинальная мощность двигателя: 30 кВт - оптимизирован для управления асинхронными двигателями этой мощности.
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и крупным предметам, но не от пыли и воды.
• Подключение: Винтовые зажимы - надёжный контакт, допускает кабель сечением до 25 мм2.
• Механическая износостойкость: 12 млн. операций - срок службы при частых включениях без нагрузки.
• Коммутационная износостойкость: 2 млн. операций - количество включений под нагрузкой до выхода из строя.
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, в условиях повышенной влажности, типичных для помещений в средней полосе России.
• Модульное исполнение: Да - занимает один модуль (17,5 мм) на DIN-рейке, легко интегрируется в шкафы.
• Нормативы: МЭК 60947-1 и МЭК 60947-4 - соответствие международным стандартам на контакторы.

Совместимость и монтаж

Контактор CTX3 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть устройство на рейке - никаких болтов или сверления не требуется. Подключение проводов осуществляется винтовыми зажимами: входные и выходные силовые клеммы расположены снизу и сверху, вспомогательные - сбоку. Обязательно соблюдайте максимальное сечение кабеля - 25 мм2. Превышение может повредить зажимы и вызвать нагрев. Контактор не предназначен для монтажа на горизонтальные поверхности без DIN-рейки - он не имеет крепёжных отверстий.

Безопасность и стандарты

Контактор CTX3 соответствует международным стандартам IEC 60947-1 (общие требования) и IEC 60947-4-1 (спецификация для контакторов). Это гарантирует отказоустойчивость, предотвращение самопроизвольного включения и термическую стабильность. IP20 исключает доступ к токоведущим частям пальцами или инструментами, что важно для обслуживания в щитовых. Сертифицирован для работы в промышленных условиях, но не для наружной установки или сырых помещениях без корпуса.

Преимущества

• Высокая механическая и коммутационная износостойкость - снижает затраты на замену.
• Модульная конструкция - экономит место в щите, упрощает сборку.
• Чёткое разделение силовых и вспомогательных контактов - удобно при проектировании схем управления.
• Совместимость с широким спектром устройств управления (реле времени, ПЛК, кнопочные посты).
• Наличие двух НО и двух НЗ контактов - позволяет реализовать сложные алгоритмы блокировок и индикаций без внешних реле.

Ограничения применения

• Не применяется в условиях высокой запылённости, сырости или на улице - степень защиты IP20 недостаточна.
• Не подходит для постоянного тока (DC) - только переменный ток 50/60 Гц.
• Не рекомендован для управления нагрузками выше 30 кВт - возможен перегрев и преждевременный износ.
• Не является реверсивным - нельзя использовать для изменения направления вращения двигателя без второго контактора.
• Требует наличия внешнего теплового реле для защиты от перегрузки - сам по себе не имеет встроенной защиты.

Примеры использования

• Управление трехфазным двигателем насоса в системе водоснабжения.
• Автоматический запуск вентиляционного агрегата по таймеру.
• Коммутирующий элемент в панели управления конвейера на пищевом производстве.
• Связка с ПЛК: сигнал с контроллера активирует катушку CTX3, который включает станок.
• Индикация состояния: один из НЗ контактов подключен к лампе “Готово”, чтобы показывать, когда двигатель выключен.

Практические советы

• Выбирая контактор, проверьте, что напряжение вашей управляющей цепи точно 230 В AC - отклонение более +-10% может привести к некорректному срабатыванию.
• При подключении кабелей плотно затягивайте винты, но без усилия - перетяжка повредит медные жилы.
• Для защиты от скачков напряжения используйте RC-цепочку или варистор на катушке - особенно в местах с нестабильной сетью.
• Обязательно установите тепловое реле рядом с CTX3 - даже при 65 А и 30 кВт перегрузка по току - основная причина отказа.
• При использовании в многоконтакторных щитах сохраняйте минимальный зазор 10–15 мм между устройствами - это необходимо для теплоотвода.
• Артикул 416166 - единственный номер для заказа именно этой версии с двумя НО и двумя НЗ. Аналоги с другим числом контактов не взаимозаменяемы.
