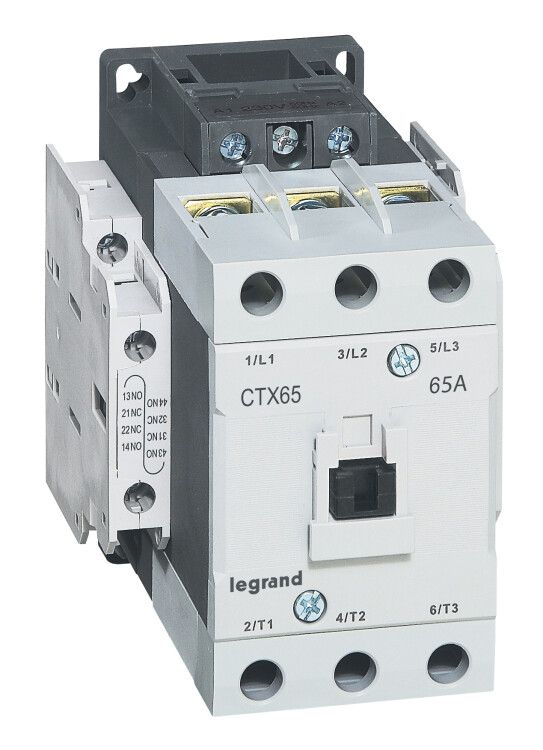

Контактор CTX3 65 3P 65A 2но2нз ~380В | 416168 Legrand

Контактор CTX3 3-полюсный 65A 2 нормально открытых 2 нормально закрытых ~380В - это надёжное устройство для автоматического включения и отключения трёхфазной нагрузки, предназначенное для работы в промышленных системах управления. Произведённый Legrand в серии CTX3, он обеспечивает долгую службу даже при частых коммутациях.

Назначение и область применения

Контактор CTX3 используется для удалённого управления трёхфазными электродвигателями и другими мощными нагрузками. Он применяется в системах автоматизации: на конвейерах, насосах, компрессорах, вентиляционных установках и станках. Контактор CTX3 не предназначен для реверса - управление направлением вращения требует внешнего решения.

Технические характеристики

• Род тока: переменный (AC)
• Номинальный ток: 65 А
• Количество полюсов: 3
• Контакты: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Напряжение питания катушки: 323–418 В (переменного тока)
• Номинальная мощность: 30 кВт
• Частота: 50/60 Гц
• Степень защиты: IP20 - защищает от прикосновений и крупных частиц, но не от воды и пыли
• Механическая износостойкость: до 12 млн циклов
• Коммутационная износостойкость: до 2 млн циклов
• Способ монтажа: DIN-рейка или монтажная плата
• Максимальное сечение кабеля: 25 мм2
• Подключение силовой цепи: кабельные зажимы (винтовые клеммы)
• Модульное исполнение: да - совместим с шкафами стандарта IEC
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допускает повышенную влажность
• Соответствие стандартам: МЭК 60947-1, МЭК 60947-4

Совместимость и монтаж

Контактор CTX3 устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть корпус на рейке - фиксация механическая, без инструментов. Подключаются силовые провода через винтовые клеммы: максимальное сечение - 25 мм2. Управляющая катушка питается напрямую от сети 380 В - дополнительный источник не требуется. Контакты НО и НЗ доступны для подключения цепей управления, сигнализации или блокировок.

Безопасность и стандарты

Контактор CTX3 соответствует международным стандартам МЭК 60947-1 и МЭК 60947-4, что гарантирует безопасность при перегрузках, коротких замыканиях и длительной работе. IP20 не обеспечивает защиту от брызг и пыли - использовать можно только внутри закрытых щитов. Климатическое исполнение УХЛ4 позволяет применять контакт в помещениях с умеренным климатом, включая неотапливаемые объекты зимой.

Преимущества

• Высокая коммутационная износостойкость - до 2 миллионов операций, что снижает потребность в обслуживании
• Модульная конструкция - легко интегрируется в сборочные щиты
• Широкий диапазон рабочего напряжения катушки (323–418 В) - устойчив к колебаниям сети
• Наличие двух НО и двух НЗ контактов - позволяет реализовать сложные схемы управления без дополнительных реле
• Совместимость с продукцией Legrand - удобно при модернизации существующих систем

Ограничения применения

• Не подходит для реверсивных схем - для изменения направления вращения двигателя нужен второй контактор
• IP20 исключает использование вне герметичных шкафов - нельзя устанавливать на улице или во влажных средах
• Напряжение катушки 323–418 В - не совместим с сетями 220 В; для таких систем требуется другой тип контактора
• Максимальное сечение кабеля 25 мм2 - не подходит для больших токов свыше 65 А

Примеры использования

• Автоматический запуск насоса в системе водоснабжения
• Управление вентилятором в HVAC-системе
• Включение станка по сигналу от PLC
• Контроль работы конвейера с использованием одного НО и одного НЗ контакта для сигнализации состояния

Практические советы

• Проверьте соответствие напряжения сети и катушки перед подключением - неверное напряжение повредит контактор
• При монтаже на DIN-рейку убедитесь, что она жестко закреплена - вибрация может вызвать самопроизвольное отсоединение
• Используйте кабели сечением не более 25 мм2 - перегрузка клемм приведёт к нагреву и выходу из строя
• Для увеличения срока службы рекомендуется устанавливать RC-демпфер или варистор на вход катушки, особенно при частых включениях
• При проектировании учтите, что 2 НО и 2 НЗ контакта уже задействованы - свободных контактов для расширения схемы нет
