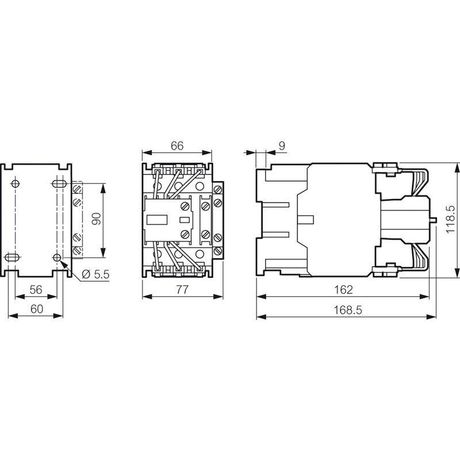

Контактор для коммутации конденсаторов 110А 230В~ переменный ток НО + Н.З - 029654 Legrand

Контактор для коммутации конденсаторов Legrand 029654 предназначен для частых включений и отключений емкостных нагрузок, таких как батареи конденсаторов в системах компенсации реактивной мощности. Он сочетает три силовых контакта для основного тока и два вспомогательных - нормально открытый и нормально замкнутый - для управления и сигнализации.

Назначение и область применения

Этот контактор используется исключительно для коммутации конденсаторов в установках компенсации реактивной мощности. Его конструкция рассчитана на высокие импульсные токи, возникающие при включении конденсаторов, что предотвращает сваривание контактов и преждевременный износ. Подходит для промышленных объектов, энергообъектов, цехов с большим количеством индукционных нагрузок - например, на станках, насосах, компрессорах и конвейерах, где требуется автоматическая регулировка коэффициента мощности.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный ток: 110 А - максимальная рабочая нагрузка для силовых контактов
• Номинальное напряжение питания катушки: 230 В - требует именно такого напряжения для надежного срабатывания
• Количество полюсов: 3 - управляет трёхфазной сетью
• Силовые контакты: 3 нормально открытых (НО) - предназначены для подключения конденсаторов
• Вспомогательные контакты: 1 НО и 1 НЗ - используются для управления схемой, передачи сигналов в контроллер или индикации состояния
• Тип подключения: винтовые зажимы - обеспечивают прочное и долговечное соединение проводов

Совместимость и монтаж

Контактор Legrand 029654 устанавливается на DIN-рейку шириной 35 мм. Для подключения используйте провода сечением до 25 мм2 - соответствуют требованиям винтовых зажимов. Катушка управления питается от сети 230 В AC; не допускается подключение к постоянному току. Убедитесь, что сечение фазных проводов и кабелей к конденсаторам соответствует номинальному току 110 А. Не перегружайте контактор - он не предназначен для работы с двигателями, нагревателями или другими активными/индуктивными нагрузками.

Безопасность и стандарты

Изделие соответствует международным стандартам IEC 60947-4-1 для контакторов, применяемых в цепях управления и коммутации. Конструкция обеспечивает безопасную работу при температуре окружающей среды от -25C до +60C. Отсутствие сертификата IP-защиты означает, что устройство следует монтировать внутри распределительных щитов, защищённых от пыли и влаги.

Преимущества

• Усиленные силовые контакты - специально адаптированы под ударные токи при включении конденсаторов
• Наличие двух вспомогательных контактов (НО+НЗ) позволяет реализовать сложные схемы управления и контроля состояния
• Высокая механическая износостойкость - рассчитан на десятки тысяч операций в условиях частых включений
• Стандартный форм-фактор - совместим с большинством шкафов и DIN-реек

Ограничения применения

• Не применяйте для коммутации двигателей, трансформаторов, нагревательных элементов - контактная группа не рассчитана на индуктивные или активные нагрузки
• Работает только при напряжении 230 В AC - не поддерживает другие уровни напряжения (например, 110 В или 400 В)
• Не предназначен для эксплуатации вне закрытых щитов - отсутствует защита от внешней среды
• Максимальный ток 110 А - нельзя использовать для нагрузок выше этого значения даже кратковременно

Примеры использования

• Автоматический банк конденсаторов в промышленном щите для повышения cosφ до 0,95–0,98
• Система компенсации на заводе с несколькими сварочными аппаратами
• Узел управления в распределительной подстанции с частотными преобразователями
• Подключение через PLC с использованием вспомогательных контактов для сигнала “конденсатор включен”

Практические советы

• Обязательно проверьте соответствие напряжения катушки (230 В) - неверное питание вызывает отказ срабатывания или перегрев
• При монтаже затягивайте винты равномерно, без перекоса - это снижает риск нагрева и окисления контактов
• Используйте вспомогательные контакты для создания интерлоков: например, запрещайте включение следующего этапа конденсаторов, пока предыдущий ещё не выключился
• Регулярно осматривайте контакты - при появлении потемнений или задиров заменяйте контактор, чтобы избежать аварий

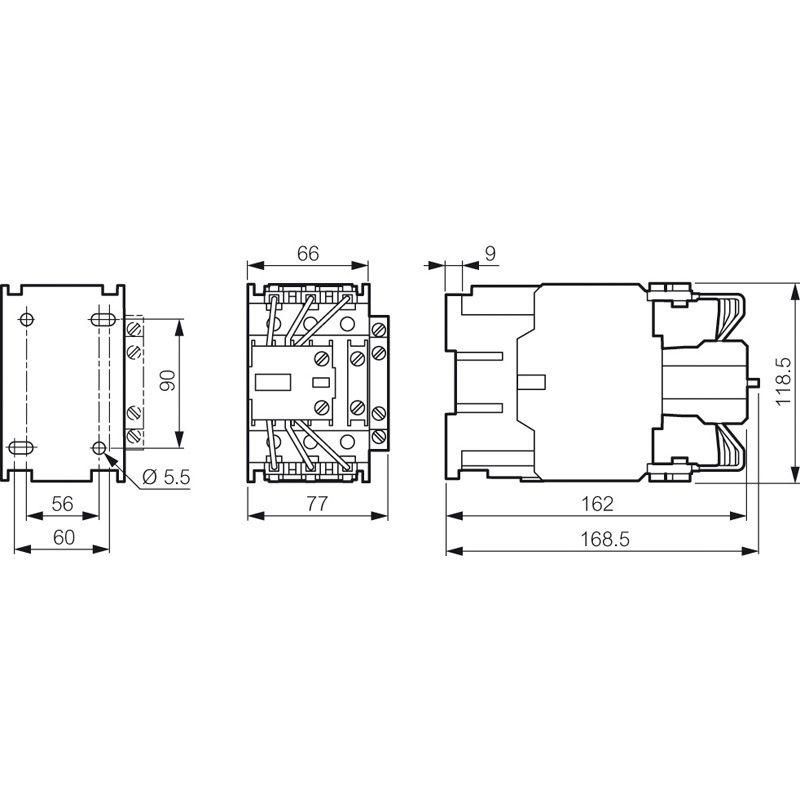

• Учитывайте посадочные габариты - Legrand 029654 занимает 3 модуля на DIN-рейке, планируйте место в щите заранее
