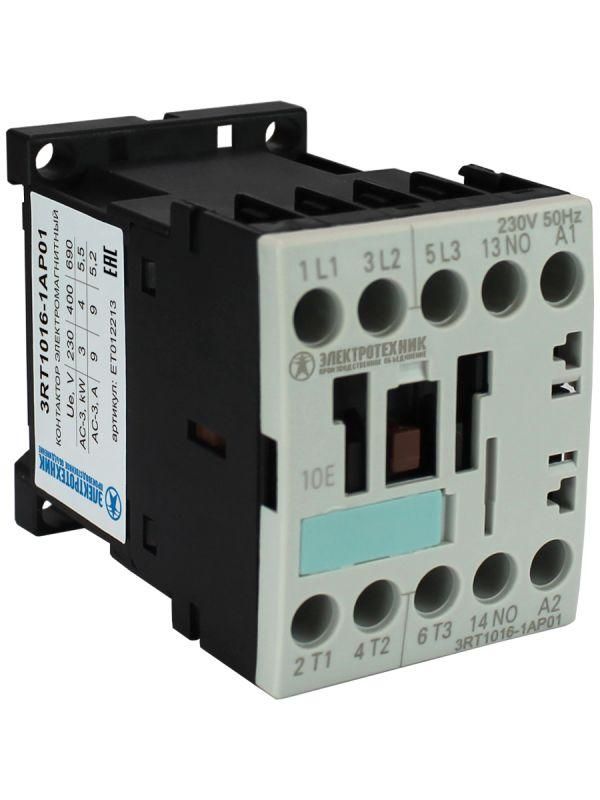

Контактор электромагнитный 3RT1016-1AP01 3п 9А кат. 230В AC 50Гц IP20 AC-3 4кВт 400В 1НO типоразмер S00 винтов. клеммы Электротехник ET012213

Контактор электромагнитный 3-полюсный 9A AC-3 4кВт/400V 1НО 230V AC 50/60Гц типоразмер S00 винтовые клеммы IP20 от Электротехник предназначен для частого включения и отключения нагрузок до 4 кВт, таких как электродвигатели, нагреватели и системы освещения. Этот контактный аппарат обеспечивает надёжную коммутацию в промышленной автоматике и удобен для монтажа на DIN-рейку.

Назначение и область применения

Контактор электромагнитный 3-полюсный 9A AC-3 используется для удалённого управления мощными нагрузками переменного тока. Подходит для работы с трёхфазными двигателями, нагревательными элементами, вентиляцией, насосами и светильниками. Часто применяется в системах автоматизации производственных линий, конвейерах, станках, а также в коммерческих зданиях и ЖКХ.

Технические характеристики

• Число полюсов: 3
• Номинальный ток при AC-3: 9 А
• Мощность коммутируемой нагрузки: 4 кВт при 400 В
• Напряжение катушки управления: 230 В AC
• Частота: 50/60 Гц
• Типоразмер: S00
• Тип клемм: винтовые
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от предметов более 12 мм, но не защищён от воды и пыли
• Время срабатывания: менее 20 мс (быстрое включение и отключение)
• Рабочий диапазон напряжения управления: 0,8–1,1 × U_n (184–253 В при 230 В)

Совместимость и монтаж

Контактор электромагнитный 3-полюсный 9A AC-3 4кВт/400V 1НО 230V AC 50/60Гц типоразмер S00 винтовые клеммы IP20 монтируется на стандартную DIN-рейку шириной 35 мм. Клеммы предназначены для подключения медных проводов сечением до 2,5 мм2. Для подключения силовой цепи используйте три входных и три выходных клеммы. Управляющая катушка подключается к двум отдельным клеммам A1 и A2. Монтаж допускается в вертикальном положении +-22,5°. Нельзя устанавливать рядом с источниками сильного тепла или в условиях постоянной вибрации выше нормированной.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-4-1 и EN 60947-4-1. Обеспечивает защиту от случайного прикосновения к токоведущим частям благодаря степени защиты IP20. Конструкция исключает самопроизвольное отключение при колебаниях напряжения в пределах 184–253 В. Все материалы соответствуют нормам RoHS.

Преимущества

• Высокая надёжность срабатывания даже при просадках и перепадах напряжения управления
• Низкий уровень тепловыделения и потребления энергии катушкой
• Удобная система винтовых клемм - позволяет плотно фиксировать провода без специнструментов
• Поддерживается расширение функционала через дополнительные блок-контакты (например, для сигнализации состояния)
• Долгий срок службы благодаря проверенной механике и качественным материалам

Ограничения применения

• Не предназначен для работы во взрывоопасных средах
• IP20 не обеспечивает защиту от влаги - нельзя использовать вне помещений или в сырых помещениях без корпуса
• Не рассчитан на частые пуски более 1200 раз в час - возможен износ контактов
• Не подходит для управления постоянным током - работает только с переменным током AC
• Типоразмер S00 ограничен по габаритам - не совместим с крупными аксессуарами типа термореле или временных реле большего формата

Примеры использования

• Управление трехфазным двигателем насоса в системе водоснабжения
• Включение группы нагревательных элементов в сушильной камере
• Автоматическое управление освещением в торговом зале по расписанию
• Коммутация вентиляторов в HVAC-системах
• Система аварийного отключения оборудования при срабатывании датчиков безопасности

Практические советы

• Перед монтажом проверьте соответствие напряжения катушки (230 В AC) вашей сети управления - неверное напряжение вызывает отказ или повреждение
• Затягивайте винты клемм равномерно, не переусердствуйте - можно повредить пластик или раздавить провод
• Для увеличения срока службы рекомендуется устанавливать дополнительные блок-контакты для контроля состояния (замкнут/разомкнут)
• Если нагрузка часто запускается (более 600 раз/час), рассмотрите использование контактора с большим типоразмером
• Обязательно используйте внешнюю защиту (корпус, шкаф) при установке в местах с пылью, влагой или риском механических повреждений
