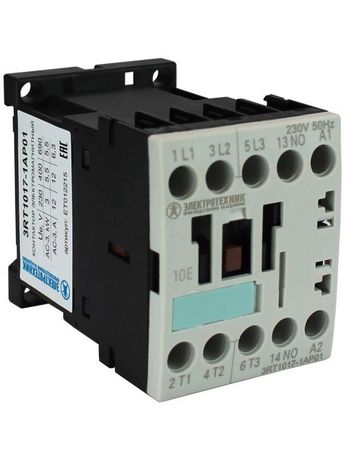

Контактор электромагнитный 3RT1017-1AP01, 3-пол., 12A, AC-3, 5,5кВт/400V, 1НO, 230V AC, 50Гц, типоразмер S00, винтовые клеммы, IP20 - ET012215 Электротехник

Контактор электромагнитный 3-полюсный 12А AC-3 5,5кВт/400V с одним нормально открытым контактом на 230 В AC и типоразмером S00 - это надёжное решение для управления электродвигателями и другим оборудованием. Бренд Электротехник предлагает этот прибор в формате, совместимом с промышленной автоматикой, а артикул et012215 позволяет точно идентифицировать модель при закупке.

Назначение и область применения

Контактор электромагнитный предназначен для частого включения и отключения нагрузки в цепях переменного тока. Он управляет мощностью до 5,5 кВт при напряжении 400 В, что делает его подходящим для запуска трёхфазных электродвигателей, нагревательных элементов, вентиляторов, насосов и систем освещения. Применяется в промышленном оборудовании, на конвейерах, в системах автономного водоснабжения и в административных зданиях.

Технические характеристики

• Число полюсов: 3
• Номинальный ток: 12 А (AC-3)
• Мощность управления: 5,5 кВт при 400 В
• Напряжение катушки: 230 В AC
• Частота: 50/60 Гц
• Типоразмер: S00
• Количество вспомогательных контактов: 1 нормально открытый (NO)
• Тип клемм: винтовые
• Степень защиты: IP20

IP20 означает защиту от прикосновений к опасным частям (пальцы не проходят) и от предметов больше 12,5 мм, но не защищён от пыли и воды. Катушка срабатывает при напряжении от 184 В до 253 В (0,8–1,1 × 230 В), обеспечивая стабильную работу даже при колебаниях сети.

Совместимость и монтаж

Контактор электромагнитный устанавливается на DIN-рейку шириной 35 мм, соответствует стандарту EN 60715. Монтаж выполняется с помощью фиксирующего механизма - просто щёлкните прибор на рейку. Подключение проводов осуществляется через винтовые клеммы: максимальная площадь сечения жил - 2,5 мм2 для медных проводов. Для подключения катушки используйте два вывода A1 и A2. Вспомогательный контакт можно использовать для сигнализации состояния или создания самоблокировки в схемах управления.

Безопасность и стандарты

Изделие соответствует международным требованиям IEC/EN 60947-4-1 для контакторов низковольтного исполнения. Конструкция исключает доступ к токоведущим частям при установленном корпусе. Нагрев при работе остаётся в пределах допустимого, благодаря оптимизированному теплоотводу. Устройство не требует специальных мер безопасности при монтаже, кроме соблюдения правил работы с электрооборудованием.

Преимущества

• Высокая механическая износостойкость - рассчитан на десятки тысяч циклов включения/отключения.
• Быстрое срабатывание: время включения и отпускания менее 20 мс, что снижает риск дугового замыкания.
• Низкий уровень потребления энергии катушкой - около 3 Вт, что экономично при длительной работе.
• Устойчивость к кратковременным перепадам напряжения управления - работает при просадках до 20 % и перенапряжениях до 10 %.
• Легко расширяем: возможно подключение дополнительных модульных блок-контактов (например, 2 NO / 2 NC) для сложных схем управления.

Ограничения применения

• Не предназначена для постоянного тока - применение в DC-цепях недопустимо.
• IP20 не обеспечивает защиту от пыли и влаги - нельзя устанавливать в сырых, пыльных или наружных условиях без дополнительного кожуха.
• Работает только с нагрузкой типа AC-3 (пусковые токи двигателей); для других типов нагрузок (например, нагревателей) требуется проверка допустимого тока по таблице AC-1.
• Типоразмер S00 ограничен по габаритам - не подходит для установки в компактные шкафы с плотной компоновкой без учёта свободного места вокруг.

Примеры использования

• Запуск трехфазного двигателя насоса в системе водоснабжения.
• Управление конвейерной лентой на пищевом производстве.
• Переключение режимов работы вентиляционной системы в офисном здании.
• Автоматическое включение света в помещении по сигналу от датчика движения (через вспомогательный контакт).

Практические советы

• При подключении к двигателю обязательно используйте тепловое реле - контактор не защищает от перегрузки по току.
• Проверьте соответствие сечения провода и момента затяжки винтов - переутяжка повредит клемму, недотяжка вызовет нагрев и окисление.
• Если нужен более высокий класс защиты (IP54+), выбирайте модели с внешней крышкой или устанавливайте контактор внутри герметичного шкафа.
• Для сложных схем с несколькими контакторами - используйте одинаковые типоразмеры (S00) для унификации монтажа и запасных частей.
• Артикул et012215 - точный идентификатор; при заказе запасных частей (блок-контактов, катушек) указывайте именно его.
