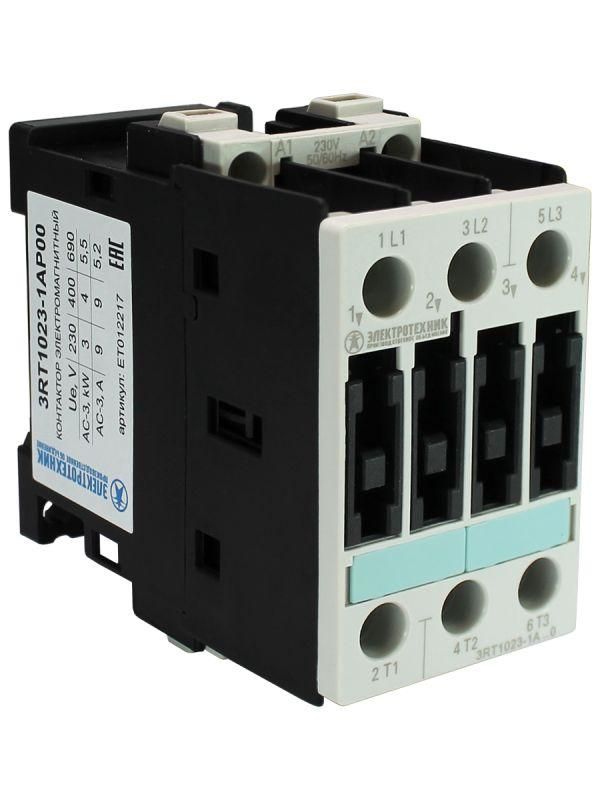

Контактор электромагнитный 3RT1023-1AP00, 3-пол., 9A, AC-3, 4кВт/400V, 230V AC, 50Гц, типоразмер S0, винтовые клеммы, IP20 - ET012217 Электротехник

Контактор электромагнитный 3-полюсный 9А AC-3 4кВт/400В 230В AC 50/60Гц типоразмер S0 винтовые клеммы IP20 от Электротехник предназначен для частого включения и отключения электрических нагрузок, таких как двигатели, нагреватели и системы освещения. Этот контактный аппарат обеспечивает надёжную коммутацию в промышленной автоматике и легко монтируется на DIN-рейку.

Назначение и область применения

Контактор электромагнитный 3-полюсный 9А AC-3 используется для управления трёхфазными электродвигателями мощностью до 4 кВт при напряжении 400 В. Также он подходит для коммутации нагревательных элементов, вентиляционных установок, светильников и других потребителей переменного тока. Применяется в системах автоматизации производственных линий, насосных станциях, конвейерах и в распределительных щитах жилых и коммерческих зданий.

Технические характеристики

• Число полюсов: 3
• Номинальный ток при AC-3: 9 А
• Мощность коммутируемой нагрузки: 4 кВт / 400 В
• Напряжение катушки управления: 230 В AC
• Частота: 50/60 Гц
• Типоразмер: S0
• Тип клемм: винтовые
• Степень защиты: IP20
• Время срабатывания: менее 0,1 секунды (включение и отключение)
• Рабочий диапазон напряжения управления: 0,8–1,1 × U_n (184–253 В)

Совместимость и монтаж

Контактор электромагнитный 3-полюсный 9А AC-3 4кВт/400В 230В AC 50/60Гц типоразмер S0 винтовые клеммы IP20 монтируется на стандартную DIN-рейку шириной 35 мм. Клеммы предназначены для подключения проводов сечением до 2,5 мм2. Для фиксации используйте зажимы, соответствующие типоразмеру S0. Убедитесь, что винты затянуты с усилием, указанным в руководстве - недостаточная затяжка вызывает перегрев, избыточная - повреждает клеммы.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-4-1 и имеет степень защиты IP20 - защищает от прикосновений к токоведущим частям и от крупных предметов, но не от воды и пыли. Подходит для установки внутри закрытых щитов. Конструкция исключает доступ к живым частям при установленном корпусе. Напряжение управления 230 В AC требует соблюдения правил работы с электрооборудованием класса II.

Преимущества

• Высокая надёжность срабатывания даже при колебаниях напряжения управления +-20%
• Низкий уровень тепловыделения и энергопотребления катушки
• Удобные винтовые клеммы - позволяют использовать гибкие и одножильные провода без переходников
• Поддерживает установку дополнительных блок-контактов (например, для сигнализации состояния)
• Совместим со стандартным оборудованием серий 3RT10 - замена возможна без переделки монтажа

Ограничения применения

• Не предназначен для работы во внешних условиях - IP20 не защищает от влаги и пыли
• Запрещено применять для постоянного тока (DC) - только переменный ток (AC)
• Не рассчитан на частые пуски более 1200 раз в час - превышение снижает срок службы контактов
• Не подходит для нагрузок выше 4 кВт или токов свыше 9 А при AC-3
• Требуется установка теплового реле для защиты от перегрузки - сам контакт не имеет встроенной защиты

Примеры использования

• Управление трехфазным двигателем насоса в системе водоснабжения
• Включение группы инфракрасных обогревателей в цеху
• Переключение режимов освещения в торговом зале через PLC
• Автоматическое управление вентиляцией в HVAC-системе
• Коммутация пускателей в панелях управления станков

Практические советы

• Выбирайте контактный аппарат с запасом по току - если двигатель часто запускается, лучше взять модель на 12–16 А
• Проверьте соответствие напряжения катушки (230 В AC) вашей сети управления - неверное напряжение приведёт к отказу срабатывания
• При использовании с частотным преобразователем убедитесь, что выходной сигнал совместим с входом контактора - импульсы PWM могут вызывать преждевременный износ
• Для удобства диагностики рекомендуется установить дополнительный вспомогательный контакт (например, NO 22) - он покажет состояние включения
• При замене старого контактора проверьте типоразмер S0 - другие размеры (S1, S2) не подходят по месту установки
