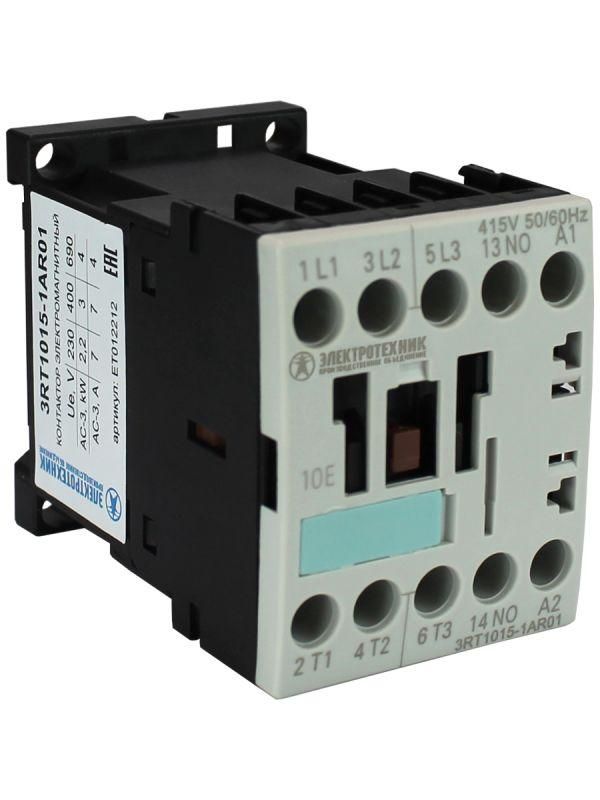

Контактор электромагнитный 3RT1015-1AR01, 3-пол., 7А, AC-3, 3кВт/400V, 1НО, 415V АС, 50/60Гц, типоразмер S00, винтовые клеммы, IP20 - ET012212 Электротехник

Контактор электромагнитный 3-полюсный 7А AC-3 3кВт/400V с одним нормально открытым контактом, типоразмер S00, винтовые клеммы, IP20 - надёжное решение для дистанционного управления нагрузками до 3 кВт, особенно в промышленной автоматике. Бренд Электротехник предлагает этот контактор как часть серийного решения, проверенного на практике.

Назначение и область применения

Контактор электромагнитный предназначен для частого включения и отключения электрических цепей переменного тока. Подходит для управления электродвигателями, нагревательными элементами, системами освещения и вентиляцией. Часто используется в станках, конвейерах, насосных станциях и распределительных щитах. Номинальная мощность 3 кВт при напряжении 400 В позволяет работать с большинством трёхфазных двигателей малой и средней мощности.

Технические характеристики

• Число полюсов: 3
• Номинальный ток (AC-3): 7 А
• Мощность при 400 В: 3 кВт
• Напряжение управления: 415 В переменного тока
• Частота: 50/60 Гц
• Типоразмер: S00
• Количество вспомогательных контактов: 1 нормально открытый (NO)
• Тип клемм: винтовые
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от предметов более 12,5 мм, но не защищён от воды и пыли

Совместимость и монтаж

Контактор электромагнитный устанавливается на DIN-рейку шириной 35 мм, что соответствует стандартным шкафам управления. Клеммы рассчитаны на провода сечением до 2,5 мм2 - используйте обжимные наконечники для лучшего соединения. Монтаж выполняется при выключенном питании. Убедитесь, что напряжение управления совпадает с 415 В AC - использование другого напряжения повредит катушку. Для подключения нагрузки соблюдайте фазировку: L1–L3 - силовые входы, T1–T3 - выходы к двигателю.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-4-1 для контакторов низкого напряжения. Защита IP20 исключает случайное прикосновение к токоведущим частям, но не обеспечивает защиту от внешних факторов - устанавливайте в закрытых щитах. Конструкция предотвращает самопроизвольное отключение при колебаниях напряжения управления в диапазоне 0,8–1,1 U_n.

Преимущества

• Высокая надёжность срабатывания даже при скачках напряжения управления
• Низкий уровень тепловыделения и энергопотребления катушки
• Быстрое время включения и отключения - менее 100 мс
• Удобство замены: типоразмер S00 совместим с аналогичными моделями других производителей
• Возможность расширения функционала через дополнительные блок-контакты

Ограничения применения

• Не предназначена для работы во влажных, пыльных или агрессивных средах - степень защиты IP20 требует установки внутри электрошкафа
• Не подходит для частотного регулирования или частого пуска-останова свыше 1200 циклов в час
• Работает только с переменным током; постоянный ток не допускается
• Нельзя использовать для управления нагрузками выше 3 кВт / 7 А - возможен перегрев и отказ контактов

Примеры использования

• Управление трехфазным двигателем насоса в системе водоснабжения
• Включение группы нагревательных элементов в термокамере
• Автоматическое управление светильниками в производственном помещении
• Контроль вентилятора в HVAC-системе торгового центра

Практические советы

• Перед монтажом проверьте соответствие напряжения управления (415 В AC) - неверное напряжение приведёт к выходу из строя катушки
• Для долговечности используйте винтовые клеммы с усилием затяжки 0,5–0,7 Нм - переусиливать нельзя
• Если требуется больше вспомогательных контактов - выбирайте модель с дополнительным модулем, совместимым с типоразмером S00
• Проверяйте зазор между контактором и соседними аппаратами - минимальное расстояние 10 мм снижает риск перегрева
• Заменяйте контактор при появлении следов оплавления на клеммах или при увеличенном времени срабатывания
