Контактор КМИ-А-10912 LC1D 9А кат. 400В AC 1НО+1НЗ AC-3 IEK AR-ACC-11-009-400-11

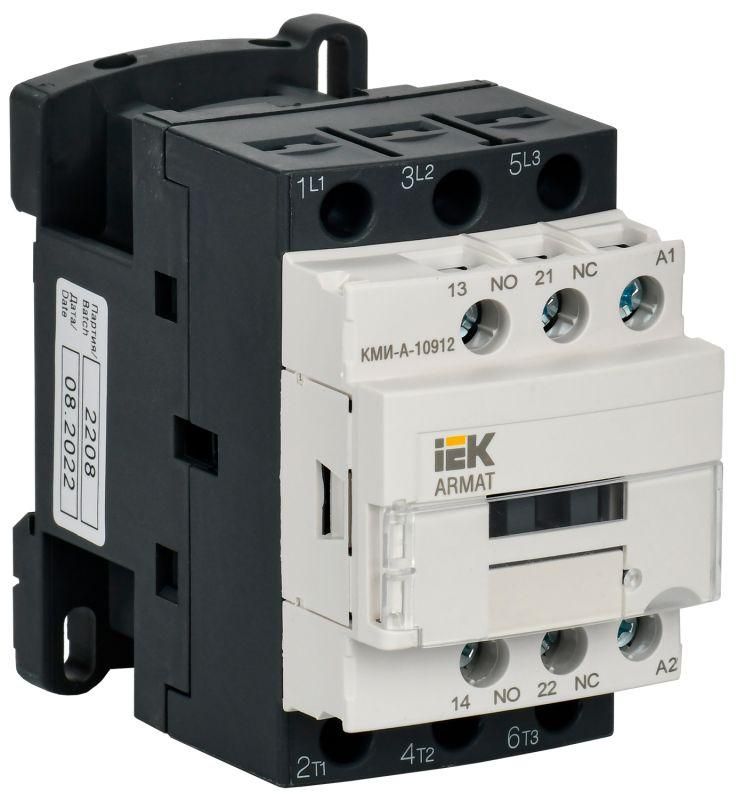

Контактор КМИ-А-10912 LC1D 9А катушка 400В AC 1НО+1НЗ AC-3 от IEK предназначен для удалённого включения и отключения трёхфазных двигателей и других активных либо индуктивных нагрузок. Этот контактный аппарат из серии ARMAT совмещает надёжную механическую прочность, соответствие европейским нормам и удобство монтажа на DIN-рейку.

Назначение и область применения

Контактор КМИ-А-10912 LC1D 9А катушка 400В AC 1НО+1НЗ AC-3 используется для дистанционного управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Подходит для частых операций включения-выключения, что делает его идеальным для систем автономной работы: насосов, вентиляторов, компрессоров, конвейеров, печей и оборудования системы АВР. Также применяется для переключения светильников, нагревательных элементов и других устройств с индуктивной составляющей нагрузки.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный ток: 9 А
• Напряжение питания катушки: 400 В AC
• Коммутируемая мощность при AC-3: 4 кВт (при 400 В)
• Главные контакты: 3 НО (нормально открытые)
• Вспомогательные контакты: 1 НО + 1 НЗ (нормально закрытый)
• Исполнение: нереверсивное
• Подключение силовой цепи: винтовое зажимное
• Способ монтажа: на DIN-рейку или монтажную плату
• Срок службы: до 15 лет

Совместимость и монтаж

Контактор КМИ-А-10912 LC1D 9А катушка 400В AC 1НО+1НЗ AC-3 устанавливается на стандартную DIN-рейку типа TS35. Для подключения силовых проводов используются винтовые зажимы - достаточно затянуть кабель сечением до 4–6 мм2. Управляющая катушка рассчитана исключительно на 400 В переменного тока; применение другого напряжения повредит устройство. Вспомогательные контакты можно использовать для сигнализации состояния (например, “работает” / “остановлен”) в PLC-системах или кнопочных постах.

Безопасность и стандарты

Контактор КМИ-А-10912 LC1D 9А катушка 400В AC 1НО+1НЗ AC-3 сертифицирован согласно ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009). Соответствует требованиям безопасности для промышленного оборудования, обеспечивает класс защиты IP20, защищает от случайного прикосновения к токоведущим частям. Сертификаты подтверждают работоспособность при температуре от –25C до +60C.

Преимущества

• Высокая долговечность: срок службы до 15 лет при регулярном использовании
• Устойчивость к импульсным перегрузкам благодаря качественной дугогашению
• Готовый набор контактов: три основных + два вспомогательных - хватает для большинства схем управления
• Стандартный форм-фактор: легко заменить аналогичный контактный аппарат другой марки
• Цена ниже зарубежных аналогов при сохранении уровня качества

Ограничения применения

• Не постоянный ток - катушка работает только на 400 В AC
• Нельзя использовать для реверса двигателя - требуется два отдельных контактора
• Максимальный ток 9 А - не подходит для двигателей выше 4 кВт
• Открытая конструкция: требует установки в распределительном щите, не допускает воздействия воды, пыли, масла
• Не имеет встроенных тепловой защиты или фазового контроля - нужна внешняя защита

Примеры использования

• Управление насосом в системе водоснабжения через термореле
• Автоматический запуск вентилятора при достижении заданной температуры
• Функционирование в схеме АВР: переключение с основного на резервный источник
• Включение нагревательного элемента в сушильной камере
• Удалённое управление конвейером по сигналу от контроллера

Практические советы

• Выбирая КМИ-А-10912 LC1D 9А катушка 400В AC 1НО+1НЗ AC-3, проверьте, чтобы напряжение сети управления было именно 400 В - использование 220 В вызовет отказ катушки
• При подключении силовых кабелей используйте наконечники (штыревые или трубчатые) - так снижают риск ослабления контакта
• Для длительной работы с высокой частотой включений (более 600 раз/час) рекомендовано дополнительно установить RC-цепочку для гашения помех
• Проверяйте плотность затяжки винтов каждые 6–12 месяцев - особенно после первых 100 включений
• Если вы заменяете старый контактор, сверьте количество и тип контактов - здесь 1 НО + 1 НЗ - этого достаточно для базовой схемы, но не всегда для сложной логики
