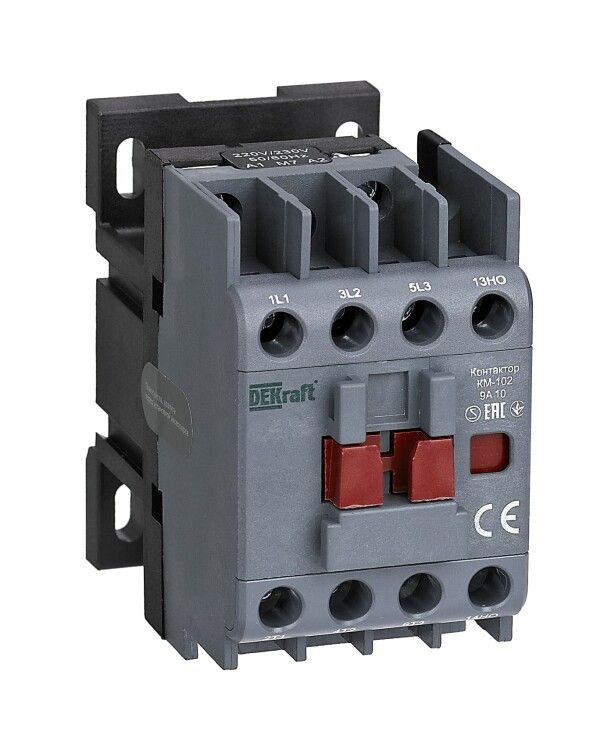

Контактор КМ-102 3п 9А кат. 400В AC 1НО AC-3 AC-4 DEKraft 22017DEK APC

Контактор КМ-102 от DEKraft - устройство для дистанционного включения и отключения нагрузки до 9 А в сетях переменного тока. Подходит для управления двигателями, светильниками и конденсаторными батареями. Монтируется на DIN-рейку, имеет один нормально открытый контакт и рассчитан на работу при напряжении управления 380–400 В.

Назначение и область применения

Контактор КМ-102 используется для частого включения и выключения электрических нагрузок. Он применяется в системах автоматизации для запуска и остановки асинхронных двигателей, коммутации осветительных цепей и переключения конденсаторных батарей. Устройство работает в сетях переменного тока до 690 В. Подходит для промышленного оборудования, станков, конвейеров, систем вентиляции и насосов.

Технические характеристики

• Номинальный ток: 9 А (при AC-3 и AC-4)
• Напряжение питания цепи управления: 380–400 В переменного тока
• Коммутируемая мощность: 4 кВт (класс AC-3), 1,5 кВт (класс AC-4)
• Количество контактов: 1 нормально открытый (НО), 0 нормально замкнутых (НЗ)
• Тип тока: переменный (AC), совместим с постоянным (DC) в цепи управления
• Исполнение: нереверсивное - управление одним направлением работы
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Способ подключения силовой цепи: винтовые зажимы
• Способ монтажа: на DIN-рейку (стандарт 35 мм)

Совместимость и монтаж

Контактор КМ-102 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения силовых проводов используются винтовые зажимы - рекомендуется использовать жилы сечением до 2,5 мм2. Цепь управления питается от сети 380–400 В переменного тока; подключение осуществляется через клеммы A1/A2. Устройство не требует дополнительной фиксации, но важно обеспечить доступ к клеммам для обслуживания. Не предназначен для монтажа на печатную плату - указанная в характеристиках “монтажная плата” является ошибкой, правильный способ - DIN-рейка.

Безопасность и стандарты

Контактор соответствует требованиям международных стандартов IEC 60947-4-1 для аппаратов управления. Защита IP20 предотвращает случайное прикосновение к токоведущим элементам, но не защищает от пыли и влаги - не используйте в сырых или пыльных средах без внешней защиты. Производитель DEKraft указывает возможность установки дополнительных защитных крышек, которые повышают безопасность при работе вблизи обслуживающего персонала.

Преимущества

• Устойчив к высокому числу операций включения/выключения - подходит для частого циклического режима
• Простая и надёжная конструкция с винтовыми зажимами - удобно для монтажа и ремонта
• Работает при напряжении 380–400 В - совместим с большинством трёхфазных промышленных сетей
• Поддерживает классы AC-3 и AC-4 - позволяет управлять двигателями и емкостными нагрузками
• Легко интегрируется в системы автоматики благодаря одному дополнительному контакту

Ограничения применения

• Не подходит для работы в условиях повышенной влажности, пыли или агрессивной среды из-за низкой степени защиты IP20
• Отсутствие нормально замкнутых контактов ограничивает возможности создания сложных схем управления
• Нельзя применять для коммутации токов выше 9 А - риск сваривания контактов и выхода из строя
• Цепь управления требует именно 380–400 В переменного тока - несовместим с 220 В или постоянным током в основной цепи
• Не предназначен для реверса - для изменения направления вращения двигателя нужен другой контактор или реверсивный модуль

Примеры использования

• Управление трехфазным асинхронным двигателем насоса в системе водоснабжения
• Включение группы LED-светильников в производственном помещении
• Коммутация конденсаторной батареи для компенсации реактивной мощности
• Автоматическое включение вентилятора по сигналу термореле
• Частичная автоматизация линии сборки с использованием одного сигнала старта/стоп

Практические советы

• Проверьте соответствие напряжения управления (380–400 В) перед подключением - неверное напряжение вызовет отказ катушки
• Используйте защитные крышки (если есть в наличии) - они снижают риск поражения током и увеличивают срок службы контактов
• При монтаже затягивайте винты равномерно, чтобы избежать деформации клемм
• Для длительной работы с нагрузкой близкой к 9 А - обеспечьте хорошую вентиляцию вокруг контактора
• КМ-102 - это модель серии DEKraft, аналогичные устройства других брендов могут иметь другие габариты и расположение клемм - не меняйте без проверки совместимости
• Артикул 22017dek - сохраните его при заказе запчастей или замене - он точно определяет эту версию контактора
