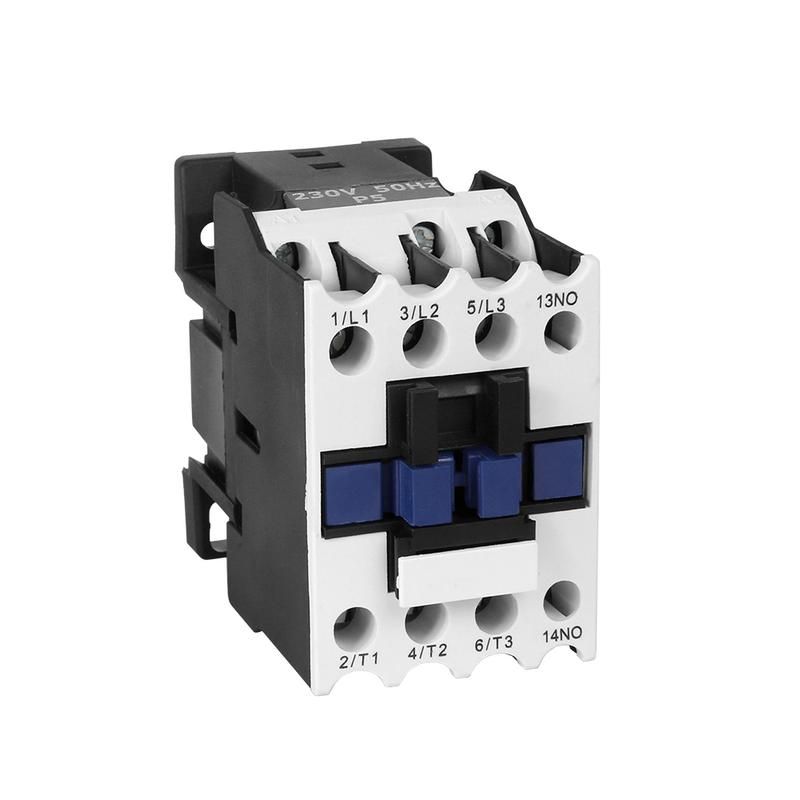

Контактор КМ-11810 18А кат. 36В AC 1НО КЭАЗ 329764

Контактор КМ-11810-18А-36В-1НО от КЭАЗ предназначен для коммутации нагрузки до 18 А в сетях переменного тока. Он используется для запуска и остановки двигателей, нагревательных устройств и других потребителей, управляясь сигналом с низковольтной цепи 36 В. Артикул 329764 соответствует модели из серии КМ, распространённой в промышленной автоматике.

Назначение и область применения

Контактор КМ-11810-18А-36В-1НО применяется для удалённого включения и отключения электрических нагрузок. Подходит для управления двигателями мощностью до 7,5 кВт, а также для контроля оборудования: насосов, вентиляторов, тепловых завес, станков, систем аварийного питания (АВР) и освещения. Устройство работает в режиме одностороннего управления - реверс невозможен без внешних компонентов.

Технические характеристики

• Напряжение катушки управления: 36 В переменного тока - обеспечивает безопасную работу от вторичных цепей, например, от PLC или кнопочных постов;
• Номинальный ток главных контактов: 18 А - способен замыкать и разрывать токи до этого значения в AC-цепях;
• Число контактов: 3 нормально закрытых (НЗ) + 1 нормально открытый (НО) - позволяет использовать один контакт для сигнализации состояния, остальные - для переключения нагрузки;
• Управляемая мощность двигателя: до 7,5 кВт - рассчитан на типовые трёхфазные асинхронные двигатели;
• Исполнение: нереверсивное - не имеет внутренней схемы изменения направления вращения;
• Подключение силовых цепей: винтовые зажимы - надёжное, проверенное решение для проводов сечением до 4–6 мм2;
• Степень защиты IP20: защищает от предметов больше 12,5 мм, но не от воды и пыли - требует установки внутри щита;
• Способ монтажа: DIN-рейка или монтажная плата - совместим с большинством распределительных шкафов.

Совместимость и монтаж

Контактор КМ-11810-18А-36В-1НО легко устанавливается на стандартную DIN-рейку типа TS35. Монтаж на плату возможен через отверстия в корпусе - требуется предварительно просверлить отверстия под болты M4. Главные контакты подключаются винтовыми зажимами; рекомендован момент затяжки 0,5–0,7 Нм. Управляющая катушка подключается двумя выводами - полярность не важна. Обязательно соблюдайте минимальный воздушный зазор между соседними аппаратами - минимум 10 мм для теплоотвода.

Безопасность и стандарты

Произведено согласно требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Соответствует классу безопасности III. Компоненты выполнены из самозатухающих материалов. Отказ контакта происходит при достижении механического ресурса более 1 млн операций. Электрический ресурс - до 100 тыс. включений при rated load.

Преимущества

• Высокая надёжность контактов благодаря серебросодержащим материалам;
• Широко распространённая модель - легко найти аналоги и запчасти;
• Готовые аксессуары от КЭАЗ позволяют модифицировать функционал: добавить временные задержки, блокировки или дополнительные контакты;
• Низкая чувствительность к скачкам напряжения на катушке +-10 % от 36 В;
• Легко диагностируется: состояние контактов видно визуально после демонтажа крышки.

Ограничения применения

• Не среды с высокой запылённостью или влагой - степень защиты IP20 исключает использование вне щита;
• Не подходит для частотного регулирования - не рассчитан на импульсные токи от преобразователей частоты;
• Нельзя применять для постоянного тока - катушка и контакты оптимизированы только под переменный ток;
• Не допускается работа при температуре ниже −25 C или выше +60 C без принудительного охлаждения;
• Отсутствие реверса - для движения в обоих направлениях нужен второй контактор или специальная схема.

Примеры использования

• Автоматический запуск насоса в системе водоснабжения по сигналу от датчика уровня;
• Управление тепловой завесой в торговом центре через термореле;
• Включение конвейера на сборочном участке по команде с пульта управления;
• Обеспечение работы системы АВР - переключение с основного на резервный источник питания.

Практические советы

• Выбирая контактор КМ-11810-18А-36В-1НО, учтите, что катушка 36 В часто используется в системах с контроллерами - убедитесь, что ваш источник питания стабилен и не создаёт помех;
• Для долгой службы используйте антивандальную крышку на DIN-рейке и периодически проверяйте затяжку винтов - особенно после первых 100 включений;
• Если нагрузка содержит реактивную составляющую (двигатели), выбирайте контактор с запасом по току - здесь он уже предусмотрен (18 А против 7,5 кВт);
• Добавьте приставку с НО-контактом (например, КМ-ПФ) для передачи сигнала “работает” на пульт наблюдения;
• Не забудьте про защиту от перегрузки - контактор не является тепловым реле, его необходимо сочетать с автоматическим выключателем или тепловым элементом.
