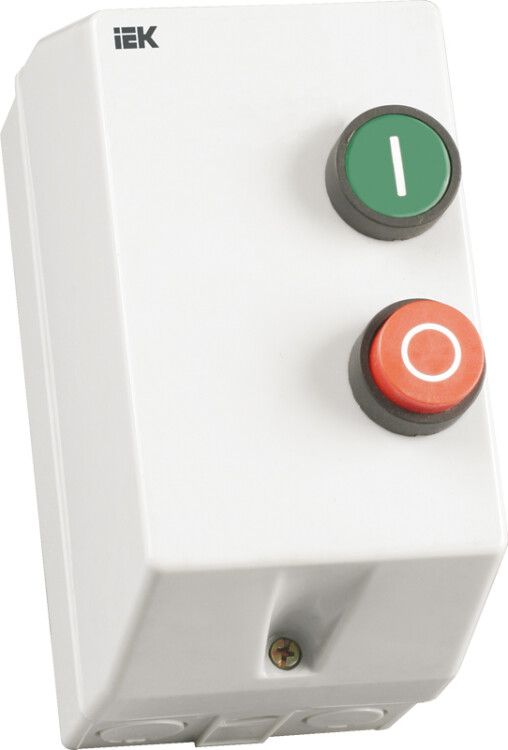

Контактор КМИ10960 9А IP54 230В AC-3 с индикатором IEK (ИЭК) KKM16-009-I-220-00

Контактор КМИ10960 9А IP54 с индикацией Ue=230В/АС3 - это защищенное компактное устройство от IEK, предназначенное для дистанционного управления и защиты трёхфазных электродвигателей. В составе контактора КМИ10960 9А IP54 с индикацией Ue=230В/АС3 сочетаются автоматический выключатель, тепловое реле и корпус IP54, что делает его готовым решением для промышленных условий.

Назначение и область применения

Контактор КМИ10960 9А IP54 с индикацией Ue=230В/АС3 применяется для удалённого запуска и остановки трёхфазных асинхронных двигателей с короткозамкнутым ротором. Устройство обеспечивает защиту от длительных перегрузок, обрыва фазы и кратковременных сверхтоков. Подходит для установки на станках, насосах, вентиляторах, конвейерах и других устройствах с частым включением-выключением.

Технические характеристики

• Тип: контактор, нереверсивный
• Число силовых полюсов: 3
• Номинальный рабочий ток: 25 А
• Номинальная мощность при U = 400 В (класс AC-3): 4 кВт
• Напряжение катушки управления: 230 В переменного тока (AC)
• Степень защиты: IP54 - устойчив к пыли и брызгам воды
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 4 мм2
• Диапазон настройки тепловой защиты: 7–10 А
• Количество нормально открытых вспомогательных контактов: 1
• Условный ток короткого замыкания: 1 кА
• Механическая износостойкость: 10 млн циклов
• Климатическое исполнение: УХЛ4 - работает при температуре от –25 C до +50 C
• Способ монтажа: на DIN-рейку или монтажную плату
• Гарантия: 3 года

Совместимость и монтаж

Контактор КМИ10960 9А IP54 с индикацией Ue=230В/АС3 совместим с DIN-рейкой стандарта EN 60715. Для подключения используйте провода сечением до 4 мм2 - более толстые кабели не войдут в зажимы. Монтаж допускается как на рейке, так и на плите с помощью крепёжных отверстий. Обратите внимание: питание катушки - только 230 В переменного тока; использование с постоянным током невозможно.

Безопасность и стандарты

Контактор КМИ10960 9А IP54 с индикацией Ue=230В/АС3 соответствует ГОСТ Р 50030.4.1 и требованиям международного стандарта IEC 60947-4-1. Комплексная защита от перегрузки реализована через встроенное тепловое реле РТИ, которое отключает цепь при превышении установленного порога тока. Корпус IP54 предотвращает попадание пыли и случайных брызг воды, снижая риск аварии в условиях производства.

Преимущества

• Цельная конструкция: контактор, реле и корпус уже собраны - не требуется самостоятельная сборка
• Защита от перегрузки и обрыва фазы встроена - исключает необходимость внешнего термореле
• Высокая механическая долговечность - 10 миллионов операций
• IP54 позволяет использовать в помещениях с повышенной влажностью или пылью
• Простая замена: устройство легко демонтировать и установить новое без переделки проводки

Ограничения применения

• Не предназначено для работы при температуре ниже –25 C или выше +50 C
• Поддерживается только переменный ток 230 В - нельзя использовать с сетью 110 В или постоянным током
• Максимальный ток нагрузки - 25 А; для двигателей мощнее 4 кВт потребуется другой модельный ряд
• Не имеет функции реверса - для изменения направления вращения двигателя нужен второй контактор
• Оболочка пластиковая - не рекомендовано для мест с высоким риском механических повреждений

Примеры использования

• Запуск и остановка насоса в системе водоснабжения
• Управление вентилятором в промышленном помещении
• Автоматизация конвейерной линии на пищевом производстве
• Контроль работы воздушного компрессора в мастерской

Практические советы

• Проверьте соответствие тока двигателя диапазону защиты (7–10 А); если двигатель потребляет больше - выберите другую версию контактора КМИ
• При монтаже на DIN-рейку убедитесь, что она надёжно закреплена - вибрация может ослабить контакт
• Не затягивайте винты слишком сильно - можно повредить медные жилы или сам зажим
• Для удобства обслуживания оставьте свободный доступ к кнопкам управления и индикатору
• Если среда очень пыльная - регулярно проверяйте состояние сальников и герметичности корпуса
