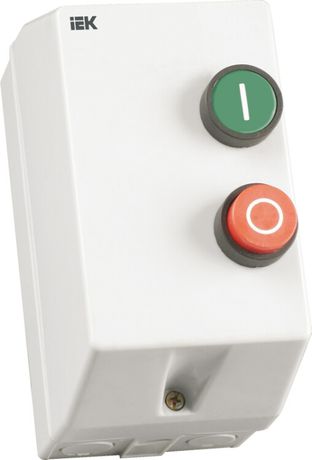

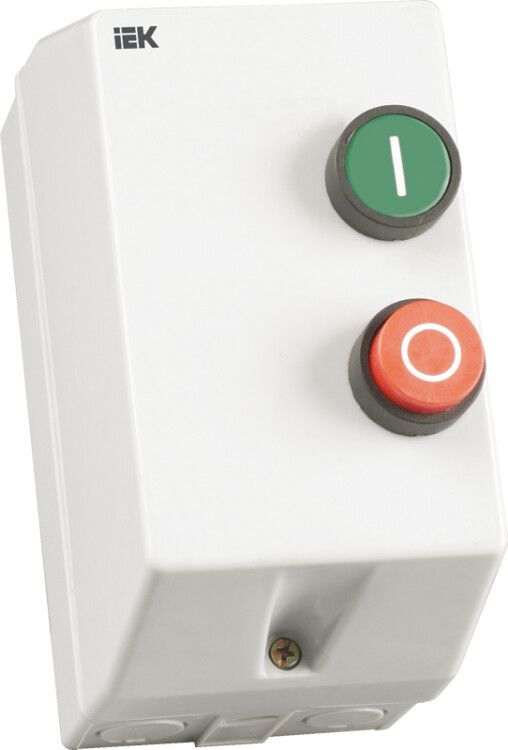

Контактор КМИ-11260 12А с индик. Ue=400В/АС3 IP54 KARAT IEK KKM16-012-I-380-00

Контактор КМИ11260 12А IP54 с индикацией Ue=400В/АС3 - это компактное коммутационное устройство от IEK, предназначенное для дистанционного запуска и защиты трёхфазных электродвигателей. Благодаря защищённому корпусу IP54 и встроенному тепловому реле, он надёжно работает в условиях производства, где есть пыль, влага и частые включения.

Назначение и область применения

Контактор КМИ11260 12А IP54 с индикацией Ue=400В/АС3 применяется для удалённого включения и выключения трёхфазных асинхронных с короткозамкнутым ротором. Он обеспечивает защиту двигателя от длительных перегрузок, обрыва фазы и других аварийных режимов. Устройство идеально подходит для установки на станках, насосах, вентиляторах, конвейерах и другом оборудовании, требующем регулярного пуска и останова.

Технические характеристики

• Номинальный ток: 12 А - способен управлять нагрузкой до 5,5 кВт при напряжении 400 В
• Род тока: переменный (AC), три силовых полюса - совместим с сетями 380–400 В
• Напряжение управления: 400 В - катушка срабатывает при этом уровне напряжения
• Защита от перегрузки: диапазон настройки 9–13 А - позволяет точно адаптировать порог срабатывания под конкретный двигатель
• Степень защиты: IP54 - герметичный корпус предохраняет от пыли и брызг воды
• Количество нормально открытых (НО) вспомогательных контактов: 1 шт. - для сигнализации или блокировки
• Максимальное сечение провода: 4 мм2 - подходят медные жилы до этого значения
• Способ монтажа: DIN-рейка или монтажная плита - легко крепится на стандартную рейку
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренно холодным и влажным климатом
• Рабочий температурный диапазон: от –25C до +50C - допустимо использование в неотапливаемых цехах
• Механическая износостойкость: 10 млн циклов - долгий срок службы даже при частых включениях
• Условный ток короткого замыкания: 1 кА - обеспечивает устойчивость при кратковременных скачках тока
• Гарантия: 36 месяцев

Совместимость и монтаж

Контактор КМИ11260 12А IP54 с индикацией Ue=400В/АС3 монтируется на DIN-рейку типа TS35 или крепится болтами прямо на стенку. Для соединения используются винтовые зажимы - достаточно затянуть провода сечением до 4 мм2. Обязательно соблюдать направление: контактная часть должна быть ориентирована выводами вверх, особенно при установке на вертикальной поверхности. Разрешено отклонение от вертикали до 30° в горизонтальной плоскости. Подключение к управляемому оборудованию выполняется через силовые выходы L1-L3/T1-T3; управление осуществляется через катушку A1-A2. Вспомогательный контакт NO можно использовать для индикации включения или связи с другими элементами автоматизации.

Безопасность и стандарты

Контактор соответствует ГОСТ Р 50030.4.1 - основному стандарту для аппаратов управления электродвигателями. Комплексная защита (контактор + тепловое реле) снижает риск повреждения оборудования и исключает необходимость внешней защиты. Конструкция выполнена с учётом требований безопасности при работе с высокими токами и напряжениями до 400 В.

Преимущества

• Объединённая система: контактор и тепловое реле уже собраны в одном корпусе - экономия времени при монтаже
• Высокая степень защиты IP54 - подходит для сырых, пыльных помещений, где обычные контакторы быстрее выходят из строя
• Чёткий диапазон настройки термореле (9–13 А) - точная адаптация под реальные условия работы двигателя
• Долгий срок механической жизни - 10 миллионов операций - минимум обслуживания
• Поддержка двух вариантов крепления - гибкость при установке в ограниченном пространстве

Ограничения применения

• Не предназначается для постоянного управления токами выше 12 А - превышение вызовет перегрев и отказ
• Запрещено монтировать ввертикальной плоскостью выводами вниз - возможен сбой в работе механизма
• Не рекомендовано использование вне диапазона температур (-25…+50 C); экстремальный холод или жара влияют на чувствительность теплового реле
• Не является реверсивным - нельзя менять направление вращения двигателя без внешнего переключения
• Не имеет функции автоматического восстановления после срабатывания - требуется ручной сброс

Примеры использования

• Автоматический пуск насоса в системе водоснабжения
• Управление вентилятором в HVAC-системе
• Контроль работы конвейерной ленты на пищевом производстве
• Включение станка ЧПУ с периодическими циклами старта и останова
• Система принудительной вентиляции в подвале или котельной

Практические советы

• Выбирая КМИ11260 12А IP54 с индикацией Ue=400В/АС3, проверьте соответствие номинала двигателя: мощность не более 5,5 кВт, ток не выше 12 А
• Настройте тепловое реле на ток, равный 90–100 % номинальному току двигателя - лучше всего по паспорту машины
• При использовании в местах с повышенной влажностью используйте сальники, входящие в состав комплекта - они предотвращают попадание влаги внутрь
• Не забудьте про обязательное заземление корпуса - даже при наличии IP54 это важно для безопасности
• Проверяйте состояние винтовых зажимов каждые 6–12 месяцев - ослабленные контакты становятся причиной нагрева
• Если нужна индикация состояния - используйте имеющийся НО контакт для подключения светового указателя
