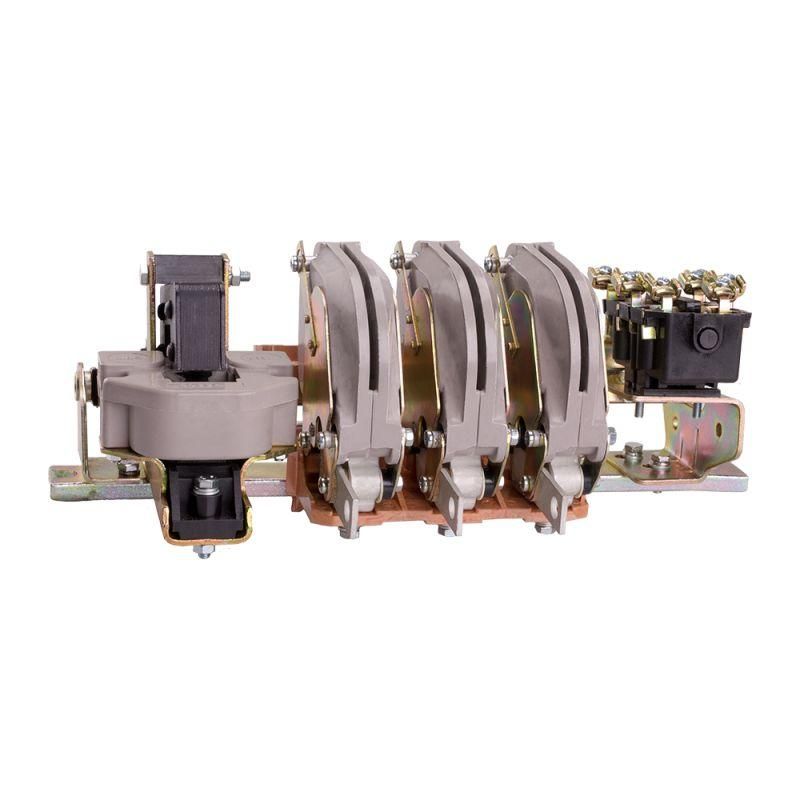

Контактор КТ-6013Б И2 У3 100А кат. 220В AC КЭАЗ 308530

Контактор КТ-6013Б-100А-220AC-И2-У3 от КЭАЗ предназначен для частого включения и отключения трёхфазной нагрузки до 45 кВт. Он используется в системах автоматизации, где требуется надёжное управление двигателями и другим оборудованием через слабые управляющие сигналы. Артикул 308530 соответствует серийному решению КТ от Курского электроаппаратурного завода.

Назначение и область применения

Контактор КТ-6013Б-100А-220AC-И2-У3 применяется для коммутации трёхфазных двигателей, нагревательных элементов и других активных/индуктивных нагрузок. Подходит для установки в распределительных щитах, на пультах управления и внутри технологического оборудования. Часто встречается в системах конвейеров, насосных станций, компрессоров и станочного парка.

Технические характеристики

• Номинальный ток: 100 А - способен выдерживать длительную работу при такой нагрузке без перегрева.
• Число силовых полюсов: 3 - управляет всеми фазами трёхфазной сети одновременно.
• Род тока: Переменный (AC) - работает исключительно с сетью 50 Гц.
• Напряжение питания катушки: 220 В AC - требует именно такого напряжения для включения; не совместим с постоянным током или другими значениями.
• Главные контакты: 3 НО (нормально разомкнутых) - замыкаются при питании катушки, позволяют проходить основному току.
• Вспомогательные контакты: 2 НО + 2 НЗ (нормально замкнутых) - используются для сигнализации, блокировок и управления внешними цепями.
• Номинальная мощность: 45 кВт - максимальная мощность трёхфазного двигателя, который можно безопасно запускать этим контактором.
• Степень защиты IP00: Открытый корпус - никакой защиты от пыли, воды или случайного прикосновения. Устанавливается только внутрь закрытых шкафов.
• Подключение силовой цепи: Болтовое - провода зажимаются гайками на клеммах, требуют регулярной проверки затяжки.
• Способ монтажа: На монтажную плату - крепится болтами прямо к металлической или пластиковой основе, не имеет DIN-рейки.

Совместимость и монтаж

Контактор КТ-6013Б-100А-220AC-И2-У3 не оснащён DIN-рейкой - его нельзя просто защёлкнуть на рейке. Для установки нужна жесткая поверхность (монтажная плита) с отверстиями под крепёж. Размеры посадочных мест должны соответствовать габаритам устройства. Все силовые провода подключаются через болтовые клеммы - используйте медные наконечники подходящего сечения (до 50 мм2 рекомендовано). Управляющая катушка рассчитана только на 220 В AC - подключение к 380 В или DC вызовёт выход из строя.

Безопасность и стандарты

Произведено согласно требованиям ГОСТ Р МЭК 60947-4-1. Сертифицирован для работы в условиях класса исполнения У3 - умеренный климат с температурой от −25C до +40C и относительной влажностью до 80%. Применение вне этих условий снижает срок службы. Без защиты IP00 контактный механизм доступен - возможен риск поражения током при работе без кожуха!

Преимущества

• Высокая механическая долговечность - предназначены для многократных операций включения/выключения.
• Гибкость в использовании вспомогательных контактов - легко реализуется логика управления (например, самоблокировка, аварийная остановка).
• Надёжное болтовое соединение - обеспечивает минимальное переходное сопротивление даже при высоких токах.
• Широко распространённая модель - легко найти аналоги и запчасти.

Ограничения применения

• Не допускается использование во влажных, пыльных или взрывоопасных средах - степень защиты IP00 делает устройство уязвимым.
• Нельзя применять в сетях с постоянным током - катушка повредится при попытке подключения к 220 В DC.
• Требует обязательной установки в закрытом шкафу - работа на открытом воздухе опасна и противоречит нормам безопасности.
• Не подходит для частотного регулирования - не предназначен для работы при импульсном питании или ШИМ.

Примеры использования

• Автоматический запуск крупного воздушного компрессора в цехе.
• Управление насосом системы охлаждения на производстве.
• Контроль включения группы светильников в большом помещении через PLC.
• Логическая связка с термореле - при превышении температуры контактор отключает двигатель.

Практические советы

• Обязательно проверяйте затяжку болтов после первых нескольких включений - металл может немного деформироваться.
• Выбирайте предохранители с характеристикой gG или aR на 125–160 А для защиты от коротких замыканий.
• При сборке схемы учтите расположение вспомогательных контактов - они находятся сверху и с боков, что влияет на удобство подвода проводов.
• Не экономьте на качестве проводов - для 100 А используйте минимум 25 мм2 меди, лучше 35 мм2.
• Если нужна защита выше IP00 - выбирайте модификацию с герметичным корпусом (например, КТПВ), хотя она дороже.
