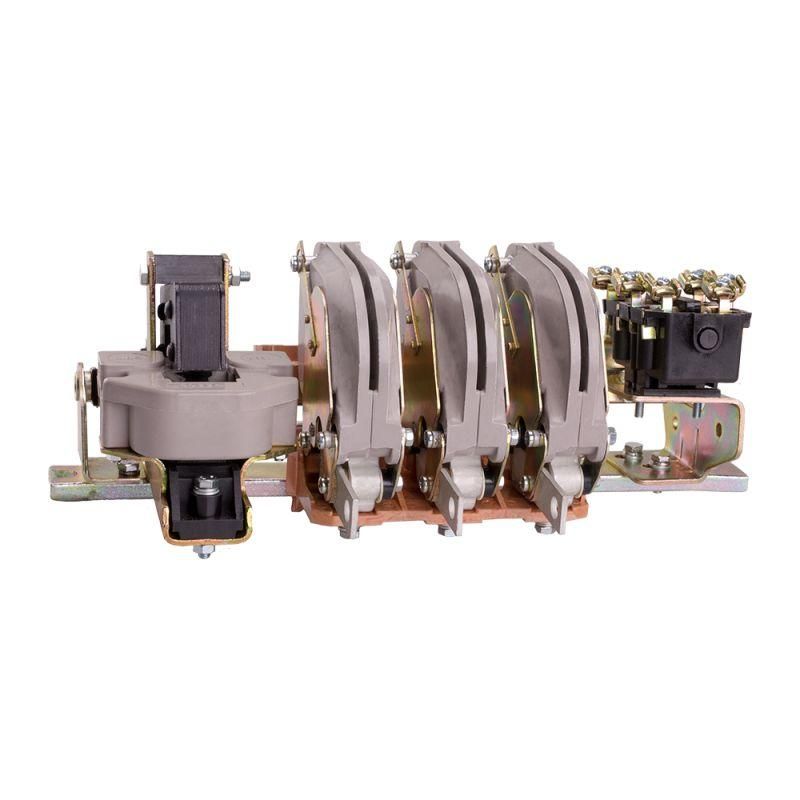

Контактор КТ-6013Б И2 У3 100А кат. 380В AC КЭАЗ 308531

Контактор КТ-6013Б-100А-380AC-И2-У3 от КЭАЗ предназначен для частого включения и отключения электродвигателей переменного тока мощностью до 45 кВт. Этот контактный аппарат используется в промышленной автоматике, особенно там, где требуется надёжная работа при высоких нагрузках - например, на кранах, конвейерах или в системах металлургического производства.

Назначение и область применения

Контактор КТ-6013Б-100А-380AC-И2-У3 применяется для коммутации силовых цепей переменного тока с частыми циклами включения-выключения. Он управляет электродвигателями, насосами, компрессорами и другим оборудованием, требующим дистанционного управления. Подходит для установки в распределительных щитах, на станциях управления и в условиях повышенной механической нагрузки.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный рабочий ток: 100 А
• Напряжение питания катушки управления: 380 В AC
• Номинальная мощность: 45 кВт (при напряжении 380 В)
• Количество главных замыкающих контактов: 3
• Количество вспомогательных нормально замкнутых контактов: 2
• Тип подключения силовой цепи: болтовое (винтовые зажимы)
• Исполнение: открытый (без корпуса, требует защиты от внешних воздействий)
• Климатическое исполнение: У3 (для умеренного климата, температура от −25C до +40C)

Совместимость и монтаж

Контактор КТ-6013Б-100А-380AC-И2-У3 совместим с другими устройствами серии КТ6000 и КТП6000 от КЭАЗ. Для монтажа требуется закрепление на DIN-рейке или плоской поверхности с помощью крепёжных отверстий. Болтовое подключение силовых проводов требует соблюдения момента затяжки - перетягивать нельзя, чтобы не повредить контакты. Управляющая катушка рассчитана исключительно на 380 В AC; использование других напряжений приведёт к выходу из строя.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р МЭК 60947-4-1 и прошёл сертификацию на соответствие промышленным стандартам безопасности. Открытая конструкция требует обязательной установки в защищённую среду - внутри шкафа или с использованием барьера, предотвращающего случайный доступ к токоведущим частям.

Преимущества

• Высокая долговечность благодаря прочному механизму и качественным материалам контактов
• Стабильная работа при длительных перегрузках до 100 А
• Наличие двух нормально замкнутых контактов позволяет реализовать функции блокировки и сигнализации без дополнительных модулей
• Поддерживает частые циклы включения/отключения - до 600 раз в час при номинальной нагрузке

Ограничения применения

• Не предназначен для работы во взрывоопасных зонах - отсутствует взрывозащита
• Запрещено использовать в условиях постоянной влажности, осадков или попадания воды - открытая конструкция не имеет защиты IP
• Не рекомендован для сетей ниже 300 В или выше 440 В - возможен отказ катушки или снижение срока службы
• Не подходит для управления постоянным током - катушка работает только на переменном токе 380 В

Примеры использования

• Управление двигателем лебёдки на кране-балке
• Включение/отключение насосной группы в системе охлаждения печи
• Автоматический запуск вентилятора в цехе металлургии
• Работа в составе пускателя с тепловым реле и кнопочной станцией

Практические советы

• При подборе контактора проверьте, что сечение кабеля соответствует току 100 А - минимум 25–35 мм2 медного провода
• Обязательно используйте фазовые предохранители или автоматические выключатели перед контактором - он не обеспечивает защиту от КЗ
• При монтаже в шкафу оставьте свободное пространство вокруг аппарата - для теплоотвода и обслуживания
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной эксплуатации - окисление или подгорание требуют замены
• Контактор КТ-6013Б-100А-380AC-И2-У3 можно заменить аналогичными моделями серии КТП6000, если нужна более плотная сборка или дополнительные контакты
