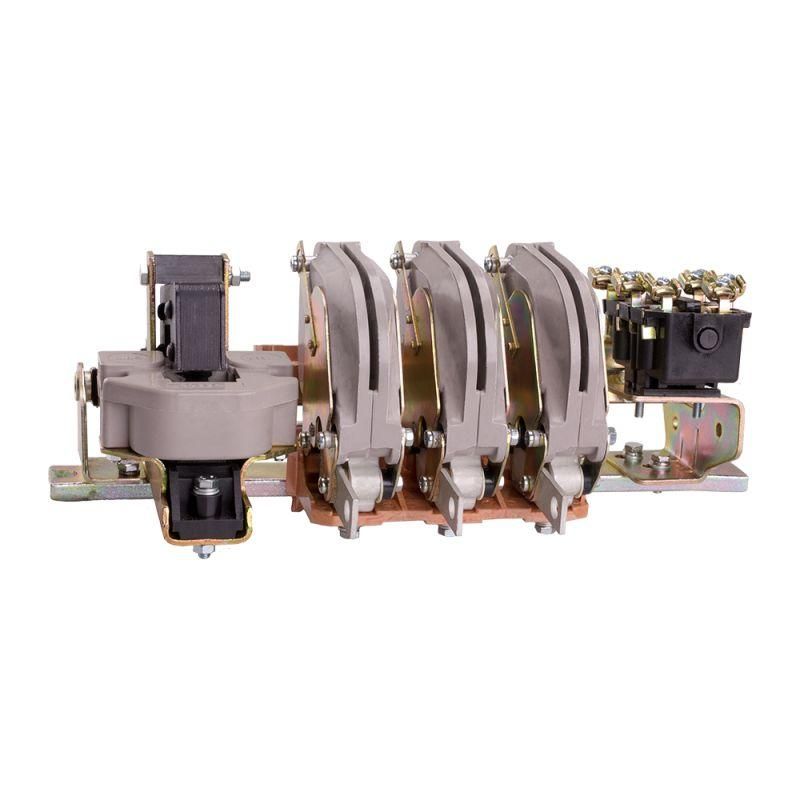

Контактор КТ-6013БС И2 У3 100А кат. 380В AC КЭАЗ 319597

Контактор КТ-6013БС 100А 380В AC И2 У3 от КЭАЗ предназначен для частого включения и отключения электродвигателей переменного тока до 45 кВт. Этот контактный аппарат используется там, где требуется надёжное управление нагрузкой с высокими пусковыми токами - например, на промышленных объектах с жесткими условиями эксплуатации.

Назначение и область применения

Контактор КТ-6013БС 100А 380В AC И2 У3 применяется для коммутации трёхфазных двигателей переменного тока в системах автоматического управления. Он обеспечивает безопасное удалённое включение/выключение оборудования через управляющую катушку. Подходит для установки в распределительных щитах, на станках, конвейерах, краново-металлургических линиях и других устройствах с регулярными циклическими нагрузками.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный рабочий ток: 100 А
• Номинальное напряжение управления: 380 В AC
• Максимальная переключаемая мощность: 45 кВт
• Число главных замыкающих контактов: 3 пары
• Число вспомогательных нормально замкнутых контактов: 2 пары
• Тип подключения силовых выводов: болтовое
• Исполнение: открытый (без корпуса)
• Климатическое исполнение: У3 (для умеренного климата, температурный диапазон –25…+40 C)
• Степень защиты: IP00 - без внешней защиты от пыли и воды

Совместимость и монтаж

Контактор КТ-6013БС 100А 380В AC И2 У3 совместим с другими устройствами серии КТ6000 и КТП6000 от КЭАЗ. Для монтажа требуются DIN-рейка или плоская поверхность с возможностью фиксации четырьмя болтами M6. Силовые провода подключаются через болтовые зажимы - рекомендованное сечение медных жил: до 50 мм2. Управление осуществляется через катушку 380 В AC; необходимо соблюдать полярность подключения управляющей цепи. Монтаж следует выполнять в вертикальной плоскости +-15°.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1–2012 (IEC 60947-4-1). Произведён в соответствии с технологическими стандартами КЭАЗ. Открытая конструкция допускает использование только внутри закрытых шкафов или помещений с контролируемой средой - исключает случайное прикосновение к токоведущим частям.

Преимущества

• Высокая механическая износостойкость - рассчитан на более чем 1 млн операций включения/отключения
• Устойчивость к импульсным перегрузкам благодаря усиленному контакту
• Работает без дополнительных комплектующих - всё необходимое встроено
• Поддерживается сервисная документация и запчасти от производителя КЭАЗ

Ограничения применения

• Не взрывоопасных зонах - отсутствует взрывозащита
• Запрещена установка вне защищённых шкафов из-за степени защиты IP00
• Не предназначен для работы при постоянных колебаниях выше +40 C или ниже −25 C
• Не рекомендуется использовать в условиях повышенной запылённости без дополнительной защиты

Примеры использования

• Управление двигателями насосов на водоочистных станциях
• Автоматизация движения грузового лифта в металлоконструкционном цехе
• Контроль скорости конвейерной ленты на заводе по производству стали
• Включение/отключение нагревательных элементов в термической печи

Практические советы

• Выбирая аналогичный контактный аппарат, проверьте соответствие класса износостойкости и числа контактов - КТ-6013БС имеет два НЗ контакта, что удобно для блокировочных цепей
• При использовании в сетях с высокой долей гармоник используйте RC-фильтр на входе катушки
• Обязательно затягивайте болты силовых соединений моментом 1,5–2,0 Нм - недостаточно плотное соединение вызывает перегрев
• Для длительной службы периодически осматривайте контакты на наличие окисления - особенно важна профилактика в помещениях с высокой влажностью
• Если нужна степень защиты выше IP00 - выберите модификацию с кожухом или смонтируйте контактную группу внутрь герметичного бокса
