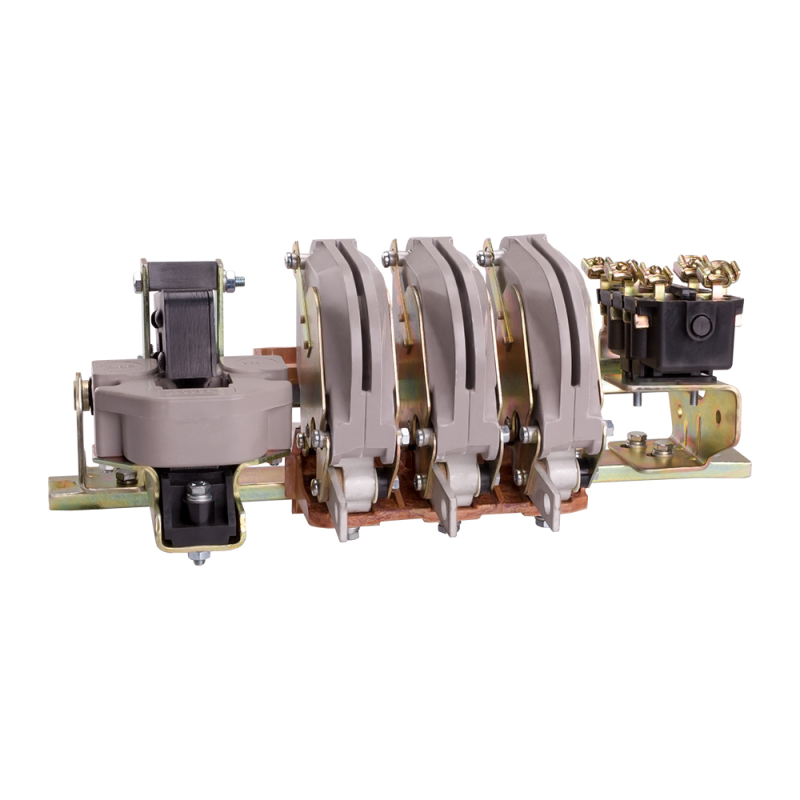

Контактор КТ-6023Б-160А-380AC-И2-У3-КЭАЗ 298896

Контактор КТ-6023Б-160А-380AC-И2-У3 от КЭАЗ предназначен для частого включения и отключения трёхфазной нагрузки до 160 А в сетях переменного тока 380 В. Устройство применяется в системах автоматизации, где требуется надёжное управление двигателями и другим оборудованием через внешний сигнал управления.

Назначение и область применения

Контактор КТ-6023Б-160А-380AC-И2-У3 используется для коммутации силовых цепей переменного тока в промышленном оборудовании. Он обеспечивает удалённое управление нагрузкой через слабые управляющие сигналы - например, от кнопочных постов, термореле или программируемых контроллеров. Подходит для работы с электродвигателями, нагревательными элементами, насосами и компрессорами.

Технические характеристики

• Номинальный ток: 160 А - способен выдерживать длительную работу при такой нагрузке без перегрузки.
• Число полюсов: 3 - управляет трёхфазной сетью, все три фазы одновременно замыкаются/размыкаются.
• Напряжение катушки управления: 380 В AC - требует именно такого напряжения для срабатывания; нельзя использовать с 220 В или постоянным током.
• Главные контакты: 3 НО (нормально-open) - основные контактные группы для коммутации силового тока.
• Вспомогательные контакты: 2 НО + 2 НЗ - используются для сигнализации, блокировок и создания самоблокирующих схем управления.
• Род тока: Переменный (AC) - работает исключительно в сетях с изменяющимся направлением тока.
• Степень защиты IP00: Открытый корпус - никакой защиты от пыли, воды или случайного прикосновения. Монтируется внутри щита или защищённой зоны.
• Номинальная мощность по NEMA: 75 кВт - соответствует американским стандартам для двигателей этой мощности.
• Способ монтажа: На монтажную плату - закрепляется болтами прямо на металлическом или изоляционном основании, не имеет DIN-рейки.
• Подключение силовых проводов: Болтовое - требует предварительной подготовки жил и затяжки усилием, указанном в руководстве.

Совместимость и монтаж

Контактор КТ-6023Б-160А-380AC-И2-У3 совместим с другими устройствами серии КТ и КТПВ от КЭАЗ. Для установки необходима прочная монтажная плата из стали или диэлектрика с отверстиями под крепёж. Диаметр отверстий под болты - 5,4 мм (по типовым чертежам КЭАЗ). Обязательно соблюдайте расстояние между соседними аппаратами - минимум 10 мм для теплоотвода. Не допускается установка рядом с источниками тепла выше 50 C.

Безопасность и стандарты

Произведён согласно ГОСТ Р 50030.4.1–2012 (IEC 60947-4-1). Соответствует требованиям безопасности для оборудования класса II. Примечание: благодаря степени защиты IP00 использование вне шкафа запрещено - риск поражения током и повреждения контактов высокий.

Преимущества

• Высокая механическая износостойкость - рассчитан на более чем 1 млн операций включения/выключения.
• Наличие двух пар нормально-замкнутых контактов позволяет реализовать безопасные блокировки (например, аварийную остановку).
• Болтовое подключение даёт надёжный контакт даже при больших токах и в условиях вибраций.
• Катушка управления оптимизирована для сети 380 В - минимальный уровень помех и стабильное срабатывание при колебаниях напряжения +-10 %.

Ограничения применения

• Не среды с повышенной запылённостью, влагой или химически активными газами - из-за IP00.
• Не предназначена для частого пуска двигателей свыше 75 кВт - возможен преждевременный износ контактов.
• Не рекомендован для использования в качестве устройства защиты от перегрузки - необходимо применять дополнительно тепловое реле или автоматический выключатель.
• Не подлежит ремонту - при выходе из строя заменяется полностью.

Примеры использования

• Автоматизация конвейера с трёхфазным двигателем 55 кВт.
• Управление воздушным компрессором мощностью 75 кВт в цехе.
• Система принудительной вентиляции с несколькими вентиляторами, управляемыми одним PLC.
• Щитовая система управления насосной станцией с функцией самоувольнения при аварии.

Практические советы

• Обязательно используйте антивандальные крышки или боксы при установке в доступных местах - хотя бы для защиты от случайного прикосновения.
• Проверьте соответствие площади сечения провода: для 160 А рекомендуется медный провод не менее 50 мм2.
• При сборке схемы с самоблокировкой учтите, что два вспомогательных НО контакта можно задействовать для “запирания” катушки после старта.
• Перед первым включением проверьте плотность затяжки болтов - недостаточно затянутые соединения вызывают нагрев и отказ.
• Не путайте этот контактор с моделями на 220 В - катушка 380 В не сработает при меньшем напряжении.
