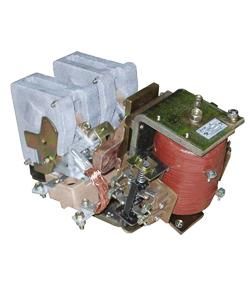

Контактор КТПВ-624 У3 250А кат. 220В IP00 передн. присоед. повторно-кратковремен. режим Электротехник ET007108

Контактор электромагнитный КТПВ-624 У3 от Электротехник предназначен для коммутации силовых цепей переменного тока в стационарных установках с частыми включениями. Модель рассчитана на ток до 250 А, управление осуществляется через катушку 220 В AC, а конструкция обеспечивает гибкую настройку вспомогательных контактов. Артикул et007108 соответствует исполнению с двумя нормально замкнутыми и двумя нормально разомкнутыми контактами, передним присоединением и степенью защиты IP00.

Назначение и область применения

Контактор электромагнитный КТПВ-624 У3 используется для дистанционного включения и отключения нагрузок в цепях переменного тока напряжением до 380 В. Подходит для систем с повторно-кратковременным режимом работы: станки, насосы, компрессоры, конвейеры, где требуется частое включение/выключение. Применяется в распределительных щитах, пультах управления и автоматических линиях. Не предназначен для постоянной нагрузки - работает только в заданном режиме повторно-кратковременного действия.

Технические характеристики

• Номинальный ток: 250 А
• Напряжение силовой цепи: до 380 В
• Напряжение катушки управления: 220 В AC
• Род тока: переменный (AC)
• Число силовых полюсов: 2
• Число вспомогательных контактов: 2 замыкающих + 2 размыкающих (2з+2р)
• Исполнение: нереверсивное
• Степень защиты: IP00 - отсутствие защиты от внешних воздействий
• Способ монтажа: на монтажную плату
• Режим работы: повторно-кратковременный

Совместимость и монтаж

Контактор КТПВ-624 У3 устанавливается на изолирующие или заземлённые металлические панели, а также на DIN-рейки. Отсутствие корпуса требует обязательной защиты от прикосновений и попадания сторонних предметов - монтировать необходимо внутри закрытых шкафов. Переднее присоединение позволяет легко подключать провода без доступа к тыльной стороне. Блокконтакты можно пересобирать: меняйте местами положения «З» и «Р» контактов в рамках указанных 2+2, соблюдая условие - размыкающих контактов не больше двух. Для создания взаимоблокировки двух контакторов используйте механический привод, который крепится слева к правому контактору; при этом вспомогательные контакты на правом устройстве можно устанавливать только справа.

Безопасность и стандарты

Контактор электромагнитный КТПВ-624 У3 не имеет степени защиты выше IP00 - все части находятся под напряжением и открыты. Обязательно использовать в защищённых электрошкафах с запирающимися дверями. Соответствует требованиям ГОСТ Р 50030.4.1 для контакторов переменного тока. Не применяется во влажных, пыльных или взрывоопасных средах.

Преимущества

• Гибкая настройка вспомогательных контактов - можно менять тип (замыкающий/размыкающий) без замены детали
• Поддержка механической блокировки между двумя одинаковыми контакторами - удобно для реверса или безопасности
• Устойчивость к высоким токовым импульсам благодаря прочным силовым контактам
• Простота обслуживания: отсутствие внутренней сборки, доступ к контактам при демонтаже

Ограничения применения

• Не допускается использование вне закрытых шкафов - IP00 не защищает ни от воды, ни от пыли, ни от прикосновений
• Нельзя применять в длительном режиме - только в повторно-кратковременном (не более 10 минут под нагрузкой без пауз)
• Не совместим с постоянным током - катушка рассчитана исключительно на 220 В AC
• Требуется точное соответствие посадочного места на плате - фиксация только через крепёжные отверстия, без адаптеров

Примеры использования

• Управление двигателем насоса в системе водоснабжения с частыми циклами включения
• Коммутирующее устройство в пульте управления конвейерной лентой
• Силовая часть в автоматической линии, где два контактора работают в паре с механической блокировкой
• Цепь нагревателя в термокамере с периодическим включением

Практические советы

• При монтаже проверьте, что площадка для установки жестко закреплена - вибрация снижает срок службы контактов
• Используйте предохранители на входе - даже при низком IP-классе защита от КЗ обязательна
• При пересборке контактов помните: нельзя сделать три размыкающих - максимум два
• Для долгой работы контролируйте температуру окружающей среды - перегрев вызывает деформацию пластиков и окисление контактов
• Проверяйте затяжку винтов подключения - плохой контакт при 250 А приводит к перегреву и выходу из строя
