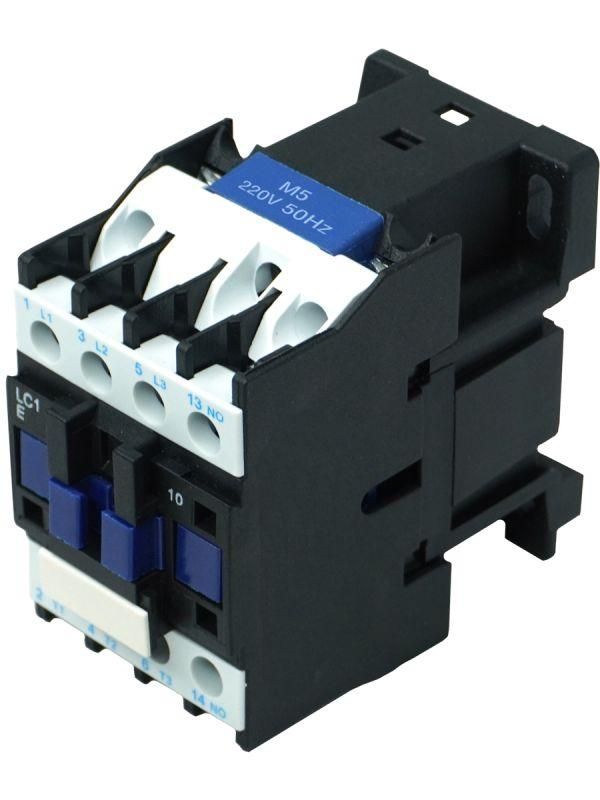

Контактор электромагнитный LC1E1201M5, 3P, 12А, 1НЗ, 220В/50Гц, (ЭТ) - ET014288 Электротехник

Контактор электромагнитный 3-полюсный 12А 220В AC 1 нормально-открытый контакт от бренда Электротехник (арт. et014288) предназначен для коммутации трёхфазных нагрузок, таких как электродвигатели и другое оборудование, требующее частого включения и отключения.

Назначение и область применения

Контактор электромагнитный 3-полюсный 12А 220В AC 1 нормально-открытый контакт используется для удалённого управления мощными трёхфазными нагрузками. Подходит для работы с асинхронными двигателями с короткозамкнутым ротором (категория применения AC-3) и неиндуктивными либо слабоиндуктивными устройствами (AC-1). Применяется в системах автоматизации: станках, насосах, компрессорах, конвейерах, вентиляционных установках.

Технические характеристики

• Число полюсов: 3
• Номинальный ток главной цепи: 12 А
• Напряжение управления: 220 В переменного тока (AC)
• Тип контактов: нормально открытые (NO)
• Категории применения: AC-1 (неиндуктивные нагрузки), AC-3 (электродвигатели)
• Максимальная коммутируемая мощность: рассчитана для трёхфазных двигателей до 5,5 кВт при напряжении 380 В

Совместимость и монтаж

Контактор электромагнитный 3-полюсный 12А 220В AC 1 нормально-открытый контакт монтируется на DIN-рейку шириной 35 мм. Клеммы для подключения силовой цепи и цепи управления доступны сверху. Управляющее напряжение 220 В AC подаётся на катушку через два верхних вывода - они совместимы со стандартными кнопочными станциями и реле времени. Для надёжной работы рекомендуется использовать внешнюю защиту: автоматический выключатель или предохранители на ток не менее 12 А, соответствующий классу защиты B или C.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов IEC/EN 60947-4-1. Конструкция защищает клеммы от случайного прикосновения к токоведущим частям - исключает риск поражения электрическим током при обслуживании. Материалы корпуса устойчивы к нагреву и горению.

Преимущества

• Защита клемм от прямого контакта - безопаснее при монтаже и ремонте
• Высокая механическая износостойкость - срок службы более 1 млн операций включения/выключения
• Устойчивость к ударам и вибрациям - подходит для установки на оборудовании с движущимися частями
• Низкий уровень шума при работе - снижает уровень фонового шума в помещении
• Энергоэффективная катушка управления - потребляет меньше энергии при удержании

Ограничения применения

• Не предназначен для постоянной работы при температуре выше +40 C без принудительного охлаждения
• Запрещено применять в средах с высокой запылённостью, агрессивными газами или взрывоопасной атмосферой
• Не имеет встроенной тепловой защиты - обязательно требуется внешний термореле или автомат
• Работает только с переменным током - несовместим с источниками постоянного тока

Примеры использования

• Управление трёхфазным двигателем насоса воды в системе водоснабжения
• Включение/выключение воздушного компрессора на производстве
• Автоматическое управление конвейерной лентой в пищевой промышленности
• Переключение режимов работы вентиляционной системы по расписанию

Практические советы

• При выборе контактора проверьте соответствие напряжения катушки (220 В AC) вашей сети управления - неверное напряжение вызывает перегрев или отказ
• Подключайте силовые провода плотно - плохой контакт увеличивает нагрев и снижает срок службы
• Для длительной работы с двигателями используйте тепловое реле или магнитный пускатель с защитой от перегрузки
• Проверяйте заземление корпуса перед первым включением - это обязательное условие безопасности
• Контактор электромагнитный 3-полюсный 12А 220В AC 1 нормально-открытый контакт (эт014288) легко заменить - он совместим с другими моделями серии LC1E по габаритам и креплению
