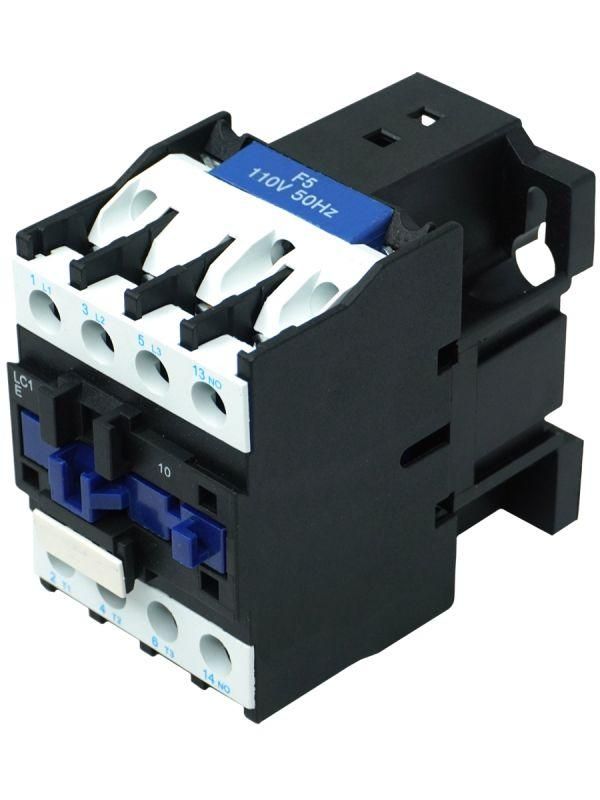

Контактор электромагнитный LC1E2510F5, 3Р, 25А, 1НО, 110В/50Гц, (ЭТ) - ET014302 Электротехник

Контактор электромагнитный 3-полюсный 25А с катушкой 110В переменного тока - устройство для дистанционного включения и отключения трёхфазной нагрузки, например, электродвигателей. Модель et014302 от бренда Электротехник подходит для частых операций коммутации в промышленных системах.

Назначение и область применения

Контактор электромагнитный 3-полюсный 25А используется для управления трёхфазными нагрузками, требующими частого включения/выключения. Он применяется в системах управления асинхронными двигателями с короткозамкнутым ротором (категория AC-3), а также для неиндуктивных и слабоиндуктивных нагрузок (категория AC-1). Примеры: насосы, вентиляторы, конвейеры, компрессоры, станки с ЧПУ.

Технические характеристики

• Число полюсов: 3
• Номинальный ток главных контактов: 25 А
• Напряжение катушки управления: 110 В переменного тока (AC)
• Количество вспомогательных контактов: 1 нормально открытый (NO)
• Категория применения: AC-1, AC-3
• Максимальная коммутационная способность: рассчитана на частые включения/отключения

Совместимость и монтаж

Контактор et014302 монтируется на DIN-рейку шириной 35 мм. Подключение силовых проводов осуществляется через винтовые зажимы на верхних и нижних клеммах. Катушка управления подключается к двум выводам A1 и A2 - важно соблюдать полярность, хотя переменный ток допускает любое направление подключения. Вспомогательный контакт NO можно использовать для сигнализации состояния или создания самоблокировки в схемах управления.

Безопасность и стандарты

Контактор электромагнитный 3-полюсный 25А соответствует требованиям международных стандартов IEC 60947-4-1. Защита клемм исключает случайный доступ к токоведущим частям при установленном корпусе. Для защиты от перегрузок и коротких замыканий обязательна установка внешнего автомата или предохранителя с подходящим номиналом (не менее 25 А, с учётом тока запуска двигателя).

Преимущества

• Высокая механическая износостойкость - рассчитан на десятки тысяч циклов включения/отключения.
• Повышенная стойкость к ударам и вибрациям - подходит для условий производства с динамическими нагрузками.
• Низкий уровень шума при работе - снижает уровень фонового шума в помещении.
• Энергоэффективная катушка - потребляет меньше мощности при удержании, чем аналогичные модели старого поколения.
• Защищённые клеммы - безопаснее при обслуживании и снижают риск поражения током.

Ограничения применения

• Не предназначен для работы с постоянным током - катушка рассчитана только на 110 В переменного тока.
• Не имеет встроенной тепловой защиты - обязательно применение внешнего теплового реле или автоматического выключателя с функцией защиты от перегрузки.
• Работает только при температуре окружающей среды +5…+40 C; при более низких или высоких значениях возможны отказы.
• Не рекомендуется для взрывоопасных зон - отсутствует взрывозащита (Ex-маркировка).

Примеры использования

• Управление двигателем воздуходувки на производстве - включение по сигналу PLC через кнопку или датчик.
• Автоматическое включение насоса в системе водоснабжения - с использованием поплавкового выключателя и вспомогательного контакта для индикации.
• Контроль работы конвейера в пищевой промышленности - схема с самоблокировкой и аварийной остановкой.

Практические советы

• Выбирая контактор et014302, проверьте соответствие напряжения сети управления - 110 В AC - чтобы избежать выхода катушки из строя.
• При монтаже используйте кабели сечением не менее 4 мм2 для тока 25 А - меньшее сечение вызовет нагрев.
• Для долгой службы регулярно осматривайте контакты на окисление и следите за плотностью затяжки клемм - ослабление приводит к перегреву.
• Если требуется больше вспомогательных контактов - выбирайте модель с модульными блоками расширения, совместимыми с серияй LC1E.
• Избегайте установки рядом с источниками сильного магнитного поля - это может повлиять на работу катушки.
