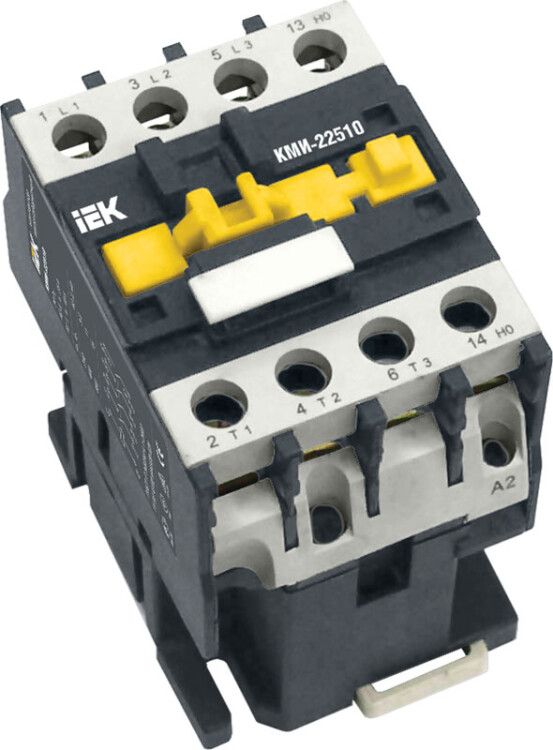

Контактор КМИ малогабаритный 25А катушка управления 110В АС 1НО - KKM21-025-110-10 IEK

Контактор малогабаритный КМИ-22510 25А 110В/АС3 1НО - компактное устройство для дистанционного включения и выключения трёхфазных нагрузок, таких как двигатели, нагреватели и системы освещения. Разработан для установки на DIN-рейку, работает с сетью 110 В переменного тока и соответствует требованиям ГОСТ Р 50030.4.1. Бренд IEK, артикул kkm21-025-110-10.

Назначение и область применения

Контактор малогабаритный КМИ-22510 25А 110В/АС3 1НО предназначен для коммутации трёхфазных цепей переменного тока с частыми включениями и отключениями. Подходит для управления асинхронными с короткозамкнутым ротором (категория применения AC-3), а также для контроля осветительных и нагревательных нагрузок (AC-1). Частые области применения: насосы, вентиляторы, тепловые завесы, станки, кран-балки, системы АВР и автономные системы отопления.

Технические характеристики

• Номинальный рабочий ток: 25 А (при AC-3)
• Напряжение питания катушки: 110 В переменного тока (AC)
• Число силовых полюсов: 3
• Количество нормально открытых (НО) вспомогательных контактов: 1
• Номинальная мощность двигателя: 12,5 кВт
• Мощность потребления катушки: 3,5 Вт
• Максимальное сечение провода: 6 мм2
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Диапазон рабочих температур: от –25 C до +50 C
• Климатическое исполнение: УХЛ4 - умеренно холодный и влажный климат с возможностью работы в закрытых помещениях
• Срок службы: до 15 лет при соблюдении условий эксплуатации
• Подключение: винтовой зажим
• Способ монтажа: крепление на шину DIN 35 мм
• Нормативный документ: ГОСТ Р 50030.4.1

Совместимость и монтаж

Контактор малогабаритный КМИ-22510 25А 110В/АС3 1НО совместим с любыми DIN-рейками стандарта EN 60715. Монтаж осуществляется двумя способами: фиксацией защёлкой на рейке или болтовым креплением через отверстия в корпусе. Для надёжной работы рекомендуется устанавливать контакт на вертикальной поверхности, выводами катушки вверх. Отклонение от вертикали допускается до 30° в горизонтальной плоскости. Присоединение проводов - только винтовое; использование гильз или наконечников сечением до 6 мм2 обязательно для обеспечения плотного контакта.

Безопасность и стандарты

Контактор соответствует ГОСТ Р 50030.4.1, что гарантирует соответствие международным требованиям безопасности для аппаратов управления. Сертифицирован для использования в промышленных условиях. IP20 не предусматривает защиту от брызг и пыли - применение возможно только внутри щитов, закрытых шкафов или помещений с контролируемой средой. Не используйте в местах с высокой запылённостью, влагой или химически активной средой.

Преимущества

• Компактные габариты позволяют экономить место в распределительных щитах
• Низкая мощность катушки (3,5 Вт) снижает энергопотребление системы управления
• Одноканальный вспомогательный контакт удобен для сигнализации состояния (например, “двигатель включен”)
• Высокая механическая износостойкость - рассчитан на длительный срок службы (до 15 лет)
• Устойчивость к перегрузкам благодаря термической стабилизации внутренних элементов

Ограничения применения

• Не применяйте в цепях постоянного тока - только для переменного тока (AC)
• Запрещено использовать вне закрытых шкафов из-за низкой степени защиты IP20
• Не подходит для реверсивных схем - только нереверсивное исполнение
• Не рекомендован для нагрузок с высокими импульсными токами (например, мощные люминесцентные светильники без предварительного прогрева)
• При температурах ниже –25 C или выше +50 C возможны отказы в работе

Примеры использования

• Управление трехфазным насосом в системе водоснабжения
• Включение тепловой завесы в торговом центре
• Автоматический пуск вентилятора в HVAC-системе
• Коммутирование нагревательного элемента в сушильном шкафу
• Функциональный элемент в схеме АВР для резервного питания оборудования

Практические советы

• Выбирайте кабель сечением не более 6 мм2 - большие жилы не войдут в зажимы
• Проверьте напряжение сети перед подключением: катушка рассчитана исключительно на 110 В AC - при 220 В произойдёт её выход из строя
• При использовании в схемах с частыми включениями (более 600 раз/час) проверяйте температуру корпуса - при перегреве увеличьте интервалы между операциями
• Для долговечности регулярно проверяйте затяжку винтов - особенно после первых нескольких десятков срабатываний
• Если требуется больше вспомогательных контактов - выбирайте модели КМИ с током 40 А и выше, где предусмотрена пара контактов (НО+NC)
