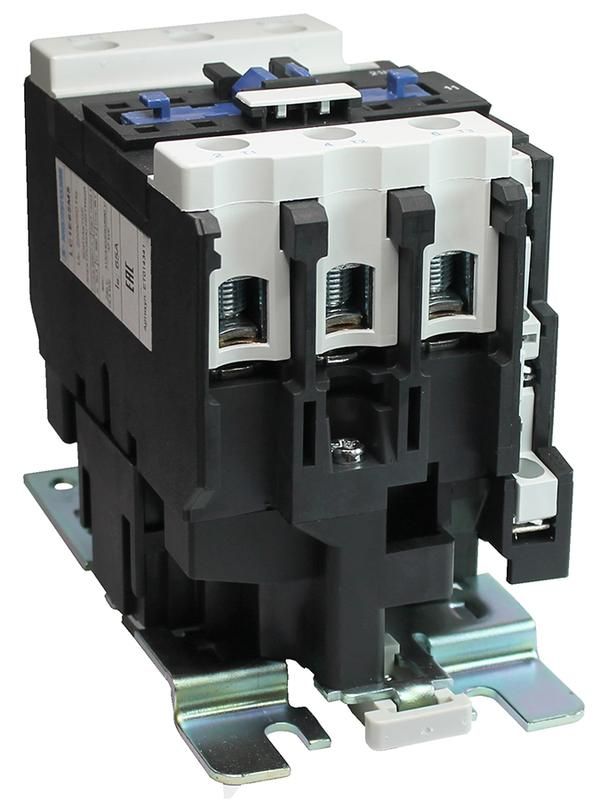

Контактор электромагнитный LC1E65M5, 3P, 65А, 1НО+1НЗ, 220В/50Гц, (ЭТ) - ET014341 Электротехник

Контактор электромагнитный 3P 65А 1НО+1НЗ 220В/50Гц LC1E65M5 - устройство для дистанционного включения и отключения трёхфазной нагрузки, например, асинхронных двигателей. Произведён бренда Электротехник, предназначен для надёжной работы в промышленных системах с частыми циклами коммутации.

Назначение и область применения

Контактор электромагнитный 3P 65А 1НО+1НЗ 220В/50Гц LC1E65M5 используется для управления трёхфазными электродвигателями с короткозамкнутым ротором (категория AC-3) и другими неиндуктивными либо слабоиндуктивными нагрузками (категория AC-1). Подходит для автоматизации оборудования: насосов, компрессоров, конвейеров, вентиляторов, станков. Контактная группа позволяет одновременно коммутировать три фазы и передавать сигналы управления через дополнительный нормально закрытый контакт.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение питания катушки: 220 В, 50 Гц
• Номинальный рабочий ток: 65 А
• Коммутируемая мощность: до 30 кВт
• Количество главных контактов: 3 нормально открытых (НО)
• Количество вспомогательных контактов: 1 нормально закрытый (НЗ)
• Тип подключения: винтовые зажимы для проводов
• Механическая износостойкость: высокая - рассчитан на многократные циклы включения/выключения

Совместимость и монтаж

Контактор LC1E65M5 монтируется на DIN-рейку шириной 35 мм. Подключение силовых проводов осуществляется через винтовые клеммы - допускаются медные жилы сечением до 25 мм2. Управляющая катушка работает от сети 220 В, поэтому требует отдельного контрольного контура. Для подключения вспомогательного контакта НЗ используйте клеммы, обозначенные A1–A2 (катушка) и 95–96 (доп. контакт). Перед установкой проверьте соответствие посадочных размеров и наличие свободного места для теплоотвода.

Безопасность и стандарты

Контактор электромагнитный 3P 65А 1НО+1НЗ 220В/50Гц LC1E65M5 соответствует требованиям IEC 60947-4-1. Клеммы защищены от случайного прикосновения - исключает риск поражения током при обслуживании. Для защиты от перегрузок и коротких замыканий обязательно применение трёхфазного автомата или предохранителей с подходящим номиналом (не менее 65 А).

Преимущества

• Защита клемм - безопасная работа даже при открытом корпусе
• Высокая механическая прочность - выдерживает частые включения (до 1 млн циклов)
• Устойчивость к вибрациям и ударным нагрузкам - подходит для тяжёлых условий эксплуатации
• Низкий уровень шума при срабатывании - снижает фоновое давление в помещении
• Энергоэффективная катушка - потребляет меньше энергии при удержании

Ограничения применения

Не применяйте контактор LC1E65M5 для управления высокоиндуктивными нагрузками (например, трансформаторами или мощными электромагнитами) - это вызывает дуговые перенапряжения и преждевременный износ контактов. Также запрещено использовать при температуре ниже –25 C или выше +60 C. Не подходит для взрывоопасных сред - отсутствует взрывозащита. Максимальная частота включения - 1200 циклов в час; превышение сокращает срок службы.

Примеры использования

• Автоматический пуск асинхронного двигателя насоса в системе водоснабжения
• Управление конвейерной лентой на пищевом производстве
• Работа с вентилятором в HVAC-системе с использованием сигнала от термореле через НЗ-контакт
• Циклическое включение-выключение компрессора холодильной установки

Практические советы

• Выбирайте автоматический выключатель с характеристикой C или D для защиты - они лучше справляются с пусковыми токами двигателей
• Проверяйте плотность затяжки винтов - слабый контакт вызывает нагрев, перегрев - выход из строя
• Избегайте установки рядом с источниками тепла - перегрев снижает долговечность катушки
• При использовании вспомогательного контакта НЗ убедитесь, что он подключен правильно: 95–96 - это пара, которая замыкается при обесточенной катушке
• Для длительной эксплуатации рекомендован ежегодный осмотр контактов на окисление и подгорание
