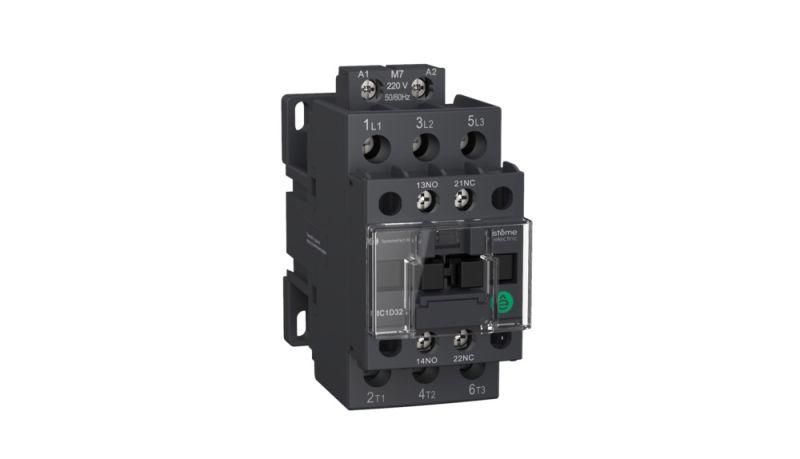

Контактор MC1D 3п 25А кат. 36В DC 1НО+1НЗ SE MC1D25CD APC

Контактор MC1D 3-полюсный 25A нормально открытый + нормально закрытый 36VDC SE - устройство для коммутации силовых цепей постоянного тока, предназначенное для управления электродвигателями, насосами и системами вентиляции. Бренд Systeme Electric и артикул mc1d25cd указывают на серию SystemePact MC1D, известную повышенной надёжностью и долговечностью.

Назначение и область применения

Контактор MC1D 3-полюсный 25A нормально открытый + нормально закрытый 36VDC SE используется для включения и выключения нагрузок до 25 А постоянного тока. Подходит для управления электродвигателями мощностью до 11 кВт, а также насосами, компрессорами, конвейерами и системами вентиляции. Наличие одновременно нормально открытого и нормально закрытого контакта позволяет реализовать базовые схемы управления с переключением состояния - например, аварийное отключение или сигнализацию.

Технические характеристики

• Тип тока: постоянный (DC)
• Напряжение катушки управления: 36 В DC
• Номинальный ток главных контактов: 25 А
• Количество главных контактов: 3 замыкающих
• Дополнительные контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Номинальная мощность управляемого двигателя: 11 кВт
• Способ подключения силовой цепи: пружинные зажимы (без инструментов)
• Степень защиты: IP20 - защищён от доступа пальцами, но не от пыли и воды
• Способ монтажа: на DIN-рейку или монтажную плату
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Контактор MC1D 3-полюсный 25A нормально открытый + нормально закрытый 36VDC SE устанавливается на стандартную DIN-рейку типа TS35. Также возможен монтаж на монтажную плату через отверстия для крепления. Прожимные зажимы позволяют быстро подключить провода сечением до 2,5 мм2 без предварительной подготовки жил. Для подключения катушки используйте провода с изоляцией, рассчитанной на 36 В постоянного тока. Убедитесь, что полярность подключения катушки соблюдена - неверная полярность не повредит устройство, но может исключить срабатывание.

Безопасность и стандарты

Контактор соответствует требованиям международных стандартов IEC 60947-4-1 для аппаратов управления. Серия SystemePact MC1D прошла испытания на механическую и электрическую износостойкость. IP20 обеспечивает безопасность при работе внутри распределительных щитов, но не допускает использование во влажных, запылённых или наружных условиях без дополнительной защиты корпуса.

Преимущества

• Увеличенный электромеханический ресурс - более 1 млн операций, что снижает частоту замены
• Пружинные зажимы ускоряют монтаж и исключают необходимость затяжки винтов
• Комбинированная пара контактов (НО + НЗ) упрощает схемы управления без внешних реле
• Поддержка монтажа на DIN-рейку совместима со стандартными шкафами автоматизации
• Работает с низким напряжением управления (36 В DC) - безопаснее для обслуживания

Ограничения применения

• Не предназначено для переменного тока - применение на AC вызывает отказ или повреждение
• IP20 не защищает от пыли и влаги - нельзя использовать вне герметичных шкафов
• Нет встроенной тепловой защиты - для двигателей требуются отдельные тепловые реле
• Максимальная мощность 11 кВт - не подходит для крупногабаритных установок свыше этого значения
• Отсутствие реверса - не применяется в схемах с изменением направления вращения

Примеры использования

• Управление насосом в системе водоснабжения - включение/выключение по сигналу от датчика уровня
• Автоматическое отключение конвейера при аварии - НЗ-контакт передаёт сигнал тревоги
• Пуск вентиляционного оборудования в промышленном помещении с контролируемым временем работы
• Коммуникация с PLC - 36 В DC легко согласуется с большинством промышленных контроллеров

Практические советы

• Перед монтажом проверьте соответствие напряжения катушки - 36 В DC, не выше и не ниже
• Для длительной работы при максимальной нагрузке (25 А) рекомендуется обеспечивать хорошую вентиляцию вокруг контактора
• Если требуется расширение функционала - можно установить дополнительные модульные контакты или ограничители перенапряжений, совместимые с серией SystemePact MC1D
• При использовании в системах с высокой частотой включения (>120 раз/час) учтите термическую нагрузку - возможно потребуется снижение рабочего тока
• Артикул mc1d25cd - единственный вариант в этой серии с сочетанием 3НО + 1НО+1НЗ на 36 В DC - другие модели отличаются числом контактов или напряжением катушки
