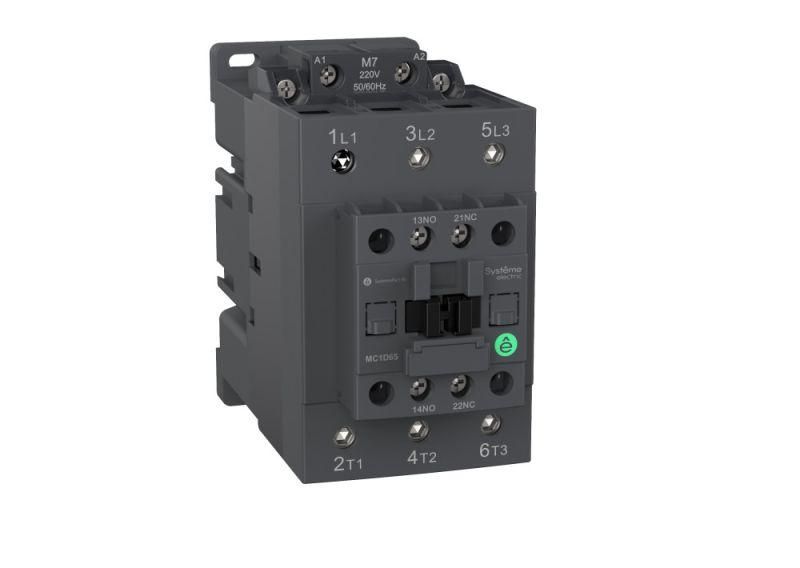

Контактор MC1D 3п 50А кат. 24-60В AC/DC 1НО+1НЗ SE MC1D50BNE APC

Контактор MC1D 3-полюсный 50A нормально открытый + нормально закрытый 24-60V AC/DC от Systeme Electric - компактное устройство для коммутации силовых цепей двигателей и другого оборудования с управлением от низковольтного сигнала. Артикул mc1d50bne подходит для установки на DIN-рейку и работает как с переменным, так и с постоянным током управления.

Назначение и область применения

Контактор MC1D предназначен для частого включения и выключения нагрузки в автоматических системах. Он используется для управления трёхфазными электродвигателями до 22 кВт, а также насосами, вентиляторами, конвейерами, лифтами и системами кондиционирования. Устройство обеспечивает дистанционное управление через слабые управляющие сигналы - например, от PLC, кнопочных постов или реле времени.

Технические характеристики

• Номинальный ток: 50 А - способен коммутировать нагрузки до 22 кВт при 380 В
• Число полюсов: 3 - три основных силовых контакта для трёх фаз
• Управление: 24–60 В AC/DC - совместим с большинством промышленных контроллеров
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - для сигнализации и блокировок
• Монтаж: на DIN-рейку (по стандарту EN 60715) - легко устанавливается в распределительном щите
• Защита: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги
• Подключение силовой цепи: винтовые зажимы - надёжное соединение с проводами до 25 мм2
• Гарантия: 24 месяца - подтверждает высокую надёжность сборки

Совместимость и монтаж

Контактор MC1D совместим с любыми DIN-рейками шириной 35 мм. Для монтажа достаточно защёлкнуть устройство на рейке - никаких болтов или сверления не требуется. Подключить силовые провода можно в верхние и нижние клеммы - полярность не важна. Управляющая катушка подключается к двум клеммам A1/A2, которые работают как с переменным, так и с постоянным током в диапазоне 24–60 В. Дополнительно можно установить модульные аксессуары: тепловое реле, блокировочные механизмы или ограничители перенапряжений - они крепятся на переднюю панель.

Безопасность и стандарты

Контактор соответствует международным стандартам IEC 60947-4-1 и IEC 60947-5-1. Конструкция исключает самопроизвольное включение при отключении питания. Механизм имеет воздушную дугогашущую камеру - снижает риск возгорания при коммутации. IP20 позволяет использовать устройство только внутри закрытых щитов - не предназначено для уличной или влажной среды.

Преимущества

• Работает как от переменного, так и от постоянного тока - гибкость в проектировании
• Высокий ресурс коммутаций - рассчитан на длительную работу даже при частых включениях
• Встроенные вспомогательные контакты - позволяют реализовать логические функции без внешних реле
• Компактный размер - экономит место в шкафу
• Прозрачная крышка - позволяет визуально определить состояние контактов

Ограничения применения

• Не допускается использование вне закрытых щитов из-за низкой степени защиты IP20
• Напряжение управления ниже 24 В или выше 60 В - вызывает отказ работы или повреждение катушки
• Не подходит для управления однофазными нагрузками более 50 А - возможен перегрев
• Не является пускателем с тепловой защитой - при необходимости нужен отдельный тепловое реле

Примеры использования

• Автоматический запуск насоса воды по сигналу от датчика уровня
• Управление конвейером на производстве через PLC
• Переключение режима вентиляции в HVAC-системе
• Коммутация нагревательных элементов в термокамерах
• Лифтовая система - включение/выключение двигателя по команде этажа

Практические советы

• Выбирайте провода сечением 4–25 мм2 для силовых клемм - слишком тонкие провода перегреются, слишком толстые не войдут в зажим
• Проверьте напряжение на катушке перед первым включением - неверное напряжение (например, 220 В вместо 24 В) сразу выведет контактор из строя
• Для частых включений (более 600 раз в час) рекомендуется проверить температурный режим щита - перегрев снижает ресурс
• Если используете НО и НЗ контакты для блокировки - учтите, что они механически связаны с главными контактами - изменение состояния происходит одновременно
• Артикул mc1d50bne - это базовая модель. Если нужны другие контакты или защита - выбирайте аналогичные модели с суффиксами (например, mc1d50bne+TH для теплового реле)
