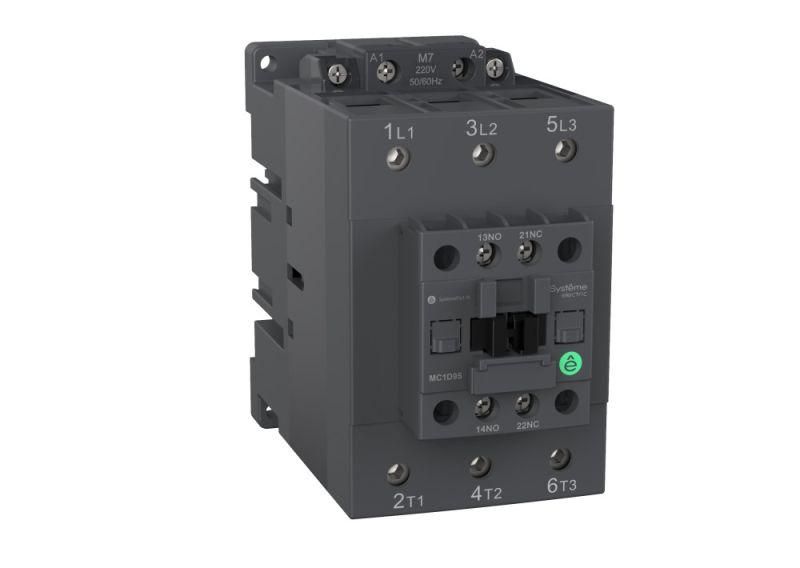

КОНТАКТОР MC1D 3P 80A НО+НЗ 24V 50/60ГЦ | MC1D80B7 SE APC

Контактор MC1D 3-полюсный 80А нормально открытый + нормально закрытый 24V 50/60Гц от Systeme Electric - надёжное устройство для коммутации силовых цепей переменного тока, предназначенное для управления электродвигателями, насосами и системами вентиляции. Артикул mc1d80b7 соответствует серийному решению SystemePact MC1D с повышенным ресурсом и гибкой конфигурацией.

Назначение и область применения

Контактор MC1D используется для дистанционного включения и выключения нагрузок переменного тока. Подходит для частых операций включения-выключения, что делает его идеальным для автоматизированных систем: станков, конвейеров, лифтов, воздушных завес, насосов и систем вентиляции. Устройство управляет нагрузкой до 37 кВт, обеспечивает безопасную работу двигателей и защищает сеть от скачков тока при запуске.

Технические характеристики

• Номинальный ток: 80 А (переменный ток AC)
• Напряжение катушки управления: 24 В переменного тока (50/60 Гц)
• Число полюсов: 3
• Количество нормально открытых (НО) контактов: 4
• Количество нормально закрытых (НЗ) контактов: 1
• Электрическая износостойкость: повышена за счёт оптимизации конструкции
• Механический ресурс: высокий - рассчитан на длительную эксплуатацию
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, но не от воды и пыли
• Номинальная мощность двигателя: 37 кВт
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Контактор MC1D устанавливается на DIN-рейку типа TS35 или крепится на монтажную плату. Для подключения силовых проводов используются винтовые зажимы - удобны для многожильных и одножильных кабелей. Управление осуществляется через катушку 24 В AC, совместимую с большинством промышленных контроллеров, реле и ПЛК. Дополнительно можно установить расширители контактов, тепловые реле или механические блокировки - все элементы совместимы с серией SystemePact MC1D.

Безопасность и стандарты

Устройство соответствует международным требованиям безопасности для промышленных контакторов. Сертифицировано для работы в условиях промышленного оборудования. Отсутствие защиты от брызг и пыли (IP20) требует установки в закрытых щитах или корпусах. Не предназначено для наружного монтажа или агрессивных сред.

Преимущества

• Высокая надёжность благодаря увеличенному электромеханическому ресурсу
• Гибкая конфигурация: 4 НО и 1 НЗ контакта позволяют реализовать сложные схемы управления
• Поддержка стандарта DIN-рейки - быстрая замена и интеграция в существующие системы
• Работа с низким напряжением управления (24 В AC) - снижает риск поражения током при обслуживании
• Совместимость с другими компонентами серии SystemePact - легко расширяемая система

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или агрессивной среды - степень защиты IP20 недостаточна
• Не подходит для постоянного тока (DC) - только переменный ток 50/60 Гц
• Максимальная мощность - 37 кВт; превышение нагрузки вызывает перегрев и выход из строя
• Не имеет встроенной тепловой защиты - требуется внешнее реле перегрузки при работе с двигателями
• Не рекомендован для реверсивных схем - исполнение нереверсивное

Примеры использования

• Автоматизация конвейера: включение/выключение мотора по сигналу с ПЛК
• Система вентиляции: управление вентилятором 37 кВт с использованием одного НЗ контакта для сигнализации состояния
• Насосная станция: пуск насоса после проверки уровня жидкости, с использованием четырёх НО контактов для контрольных цепей
• Щитовая автоматика: интеграция в распределительный шкаф с другими модулями SystemePact

Практические советы

• При подключении силовых кабелей используйте жилы сечением до 25 мм2 - соответствуют допустимым параметрам винтовых зажимов
• Обязательно проверьте соответствие напряжения катушки (24 В AC) - неверное питание приведёт к отказу срабатывания
• Для защиты двигателя всегда устанавливайте внешнее тепловое реле - даже при наличии достаточного тока контактор не предохраняет от перегрева
• При монтаже на DIN-рейку убедитесь, что фиксация плотная - вибрация может ослабить контакт
• При необходимости расширения функционала - выбирайте дополнительные контакты и блокировки той же серии SystemePact MC1D
