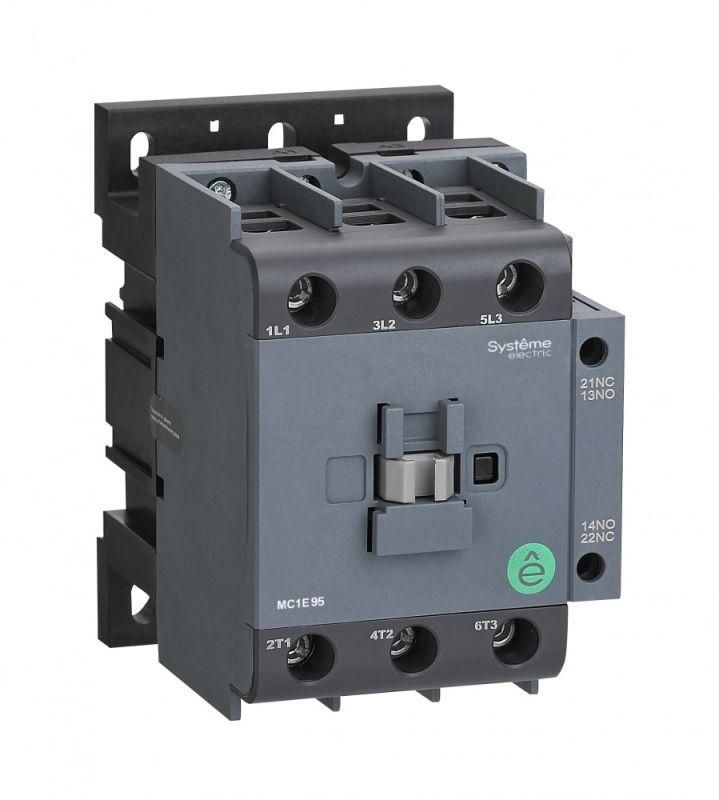

КОНТАКТОР MC1E 3P 80A НО+НЗ 24V 50/60ГЦ (LC1E80B5) - MC1E80B7 APC

Контактор MC1E 3-полюсный 80А нормально открытый + нормально закрытый 24V 50/60Гц от Systeme Electric - надёжное устройство для коммутации нагрузок до 80 А в системах автоматического управления. Артикул mc1e80b7 подходит для установки в распределительных щитах с DIN-рейкой, обеспечивает долгий срок службы и совмещает в себе основной контакт и вспомогательные контакты в одном корпусе.

Назначение и область применения

Контактор MC1E предназначен для частого включения и отключения электродвигателей, нагревательных элементов и других активных нагрузок переменного тока. Он используется там, где требуется дистанционное управление силовой цепью через слабые управляющие сигналы. Подходит для систем: насосных станций, вентиляции, лифтов, конвейеров, компрессоров и другого промышленного оборудования.

Технические характеристики

• Номинальный ток: 80 А (переменный ток AC)
• Напряжение управления: 24 В переменного тока, 50/60 Гц
• Число главных контактов: 3 замыкающих (3P)
• Встроенные вспомогательные контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Электрическая мощность двигателя: до 37 кВт
• Способ монтажа: на DIN-рейку или монтажную плату
• Подключение силовой цепи: винтовые зажимы
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и влаги)
• Ресурс: 8 миллионов электрических и механических циклов
• Гарантия: 24 месяца

Совместимость и монтаж

Контактор MC1E 3-полюсный 80А нормально открытый + нормально закрытый 24V 50/60Гц монтируется на стандартную DIN-рейку типа TS35. Для подключения силовых проводов используются винтовые зажимы - рекомендуется использовать жилы сечением до 25 мм2. Управление осуществляется через катушку 24 В AC, что позволяет легко интегрировать его в системы с PLC, реле времени или кнопочным постом. Встроенные НО и НЗ контакты позволяют передавать сигналы состояния в управляющую цепь без внешних модулей.

Безопасность и стандарты

Контактор соответствует международным стандартам IEC 60947-4-1. Серия SystemePact MC1E прошла испытания на износостойкость и термическую стойкость. IP20 защищает от случайного прикосновения к токоведущим частям, но не предохраняет от попадания пыли и воды - поэтому применяется только внутри закрытых шкафов. Не допускается использование во взрывоопасных средах или на открытом воздухе.

Преимущества

• Высокий ресурс - 8 млн. циклов, что снижает частоту замены и затраты на обслуживание
• Встроенная пара контактов (НО+НЗ) исключает необходимость докупать дополнительные модули
• Устойчив к колебаниям напряжения управления +-10%
• Компактный размер - удобен для плотной компоновки в шкафах
• Совместим с другими изделиями серии SystemePact MC - можно легко добавить тепловое реле или блокировку

Ограничения применения

• Не предназначена для постоянного тока - работает только с переменным током 50/60 Гц
• IP20 не обеспечивает защиту от пыли и влаги - нельзя устанавливать вне электрошкафа
• Нельзя использовать для реверса двигателей - конструкция нереверсивная
• Максимальная мощность двигателя - 37 кВт; при больших нагрузках требуется применение более мощного контактора
• Не имеет встроенной защиты от перегрузки - требует внешнего теплового реле при работе с двигателями

Примеры использования

• Управление насосом в системе водоснабжения - включение/выключение по уровню воды
• Включение вентилятора в HVAC-системе по команде контроллера
• Автоматическое запускание компрессора в холодильном оборудовании
• Контроль работы конвейера в пищевой промышленности
• Система аварийного отключения с использованием встроенного НЗ контакта

Практические советы

• При монтаже на DIN-рейку проверьте, чтобы контакт был плотно зафиксирован - плохой контакт вызывает перегрев
• Для подключения катушки используйте экранированный кабель, особенно если он проходит рядом с силовыми проводами - это снизит помехи
• Если вы управляете двигателем выше 15 кВт, обязательно установите параллельно тепловое реле - даже при наличии встроенного контакта
• Проверяйте посадочные размеры: контактор mc1e80b7 занимает 4 модуля (72 мм) по ширине - учтите это при планировании шкафа
• При длительной эксплуатации в условиях высоких температур (>40C) рассмотрите возможность принудительного охлаждения шкафа
