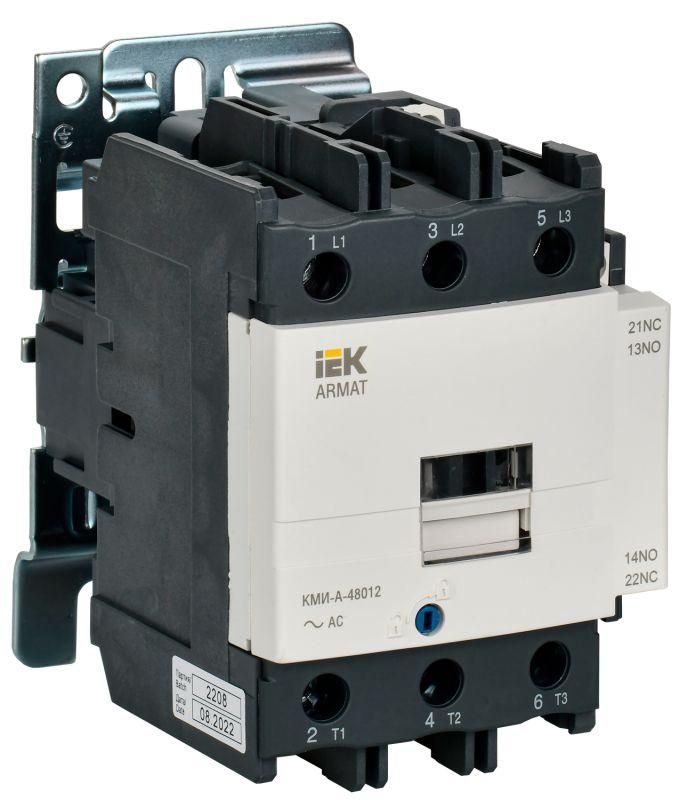

Контактор КМИ-А-48012 LC1D 80А кат. 24В AC 1НО+1НЗ AC-3 IEK AR-ACC-41-080-024-11

Контактор КМИ-А-48012 LC1D 80А 24В/АС3 1 нормально открытый/1 нормально закрытый контакт - это надёжное устройство для дистанционного включения и отключения трёхфазных двигателей и других мощных нагрузок. Произведённый компанией IEK, он сочетает компактную форму, совместимость с DIN-рейкой и долгий срок службы - 15 лет. Подходит для промышленной автоматизации, систем АВР и оборудования с частыми циклами включения.

Назначение и область применения

Контактор КМИ-А-48012 LC1D 80А 24В/АС3 1 нормально открытый/1 нормально закрытый контакт предназначен для коммутации трёхфазных нагрузок в цепях переменного тока. Его основное применение - управление асинхронными двигателями с короткозамкнутым ротором: запуск, остановка, реверс (в составе с другими элементами). Также используется для включения и отключения: осветительных систем, тепловых установок, вентиляторов, насосов, кран-балок и систем автоматического ввода резерва (АВР).

Технические характеристики

• Номинальный ток: 80 А - способен выдерживать длительную нагрузку до этого значения в цепи силовых контактов.
• Напряжение питания катушки: 24 В переменного тока - обеспечивает безопасное и удобное управление с помощью слаботочных схем (например, PLC или кнопочные посты).
• Количество полюсов: 3 - коммутирует все три фазы одновременно, что необходимо для трёхфазных двигателей.
• Коммутируемая мощность при AC-3, 400 В: 37 кВт - позволяет управлять двигателями этой мощности в типичных промышленных условиях.
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - используются для сигнализации, блокировок и контроля состояния контактора.
• Способ монтажа: DIN-рейка / монтажная плата - гибкая установка в щитах любого типа.
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение для проводов сечением до 25 мм2.
• Срок службы: 15 лет - рассчитан на продолжительную работу в промышленной среде.

Совместимость и монтаж

Контактор КМИ-А-48012 LC1D 80А 24В/АС3 1 нормально открытый/1 нормально закрытый контакт монтируется на шину DIN 35 мм. Для подключения силовых цепей используйте медные провода с зачищенной изоляцией и плотной затяжкой винтов - перегрузка или плохой контакт вызывают перегрев. Управление осуществляется через катушку 24 В AC; подключите её к выходу контроллера, кнопочному посту или реле. Контакты НО и НЗ можно использовать для формирования цепей блокировки, индикации или передачи сигнала в систему автоматизации. Монтаж на плату возможен, но требует дополнительных креплений - предпочтительно использование DIN-рейки.

Безопасность и стандарты

Контактор КМИ-А-48012 LC1D 80А 24В/АС3 1 нормально открытый/1 нормально закрытый контакт соответствует требованиям ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009). Это гарантирует соответствие международным нормам безопасности, устойчивости к механическим воздействиям и электрической износостойкости. Исполнение нереверсивное исключает возможность случайного переключения направления вращения двигателя - повышает безопасность при работе с оборудованием.

Преимущества

• Высокая коммутационная способность - 80 А и 37 кВт позволяют заменить более крупные модели в большинстве задач.
• Универсальное питание катушки 24 В AC - легко интегрируется в современные системы управления.
• Наличие вспомогательных контактов (НО+НЗ) - снижает необходимость в дополнительных реле.
• Стандартный монтаж на DIN-рейку - совместим с любыми промышленными щитами.
• Долгий срок службы - 15 лет при соблюдении условий эксплуатации.

Ограничения применения

• Не предназначен для постоянного включения-выключения более 600 циклов в час - высокая частота сокращает срок службы контактов.
• Не работает с постоянным током - катушка рассчитана только на 24 В AC.
• Не имеет защиты от перегрузки - обязательно требуется внешняя тепловая реле или автоматический выключатель.
• Не рекомендован для взрывоопасных зон - отсутствует взрывозащита (Ex-исполнение).
• Подключение силовых проводов требует точного момента затяжки - недостаточно или слишком сильно затянутые винты вызывают нагрев и отказ.

Примеры использования

• Управление насосом воды в системе водоснабжения - включение по сигналу датчика уровня.
• Автоматическое включение вентилятора в печном оборудовании после достижения температуры.
• Контроль работы кран-балки в цеху - запуск и остановка через пульт оператора.
• Система АВР: при аварии сети контактор КМИ-А-48012 LC1D 80А 24В/АС3 1 нормально открытый/1 нормально закрытый контакт переключает нагрузку на резервный источник.

Практические советы

• Выбирайте сечение проводов силовой цепи не менее 16–25 мм2 - для 80 А это минимальный допустимый порог.
• Обязательно устанавливайте тепловое реле или магнитный пускатель с защитой - сам контактор не защищает от перегрузки.
• Проверьте наличие напряжения 24 В AC на катушке перед первым включением - отсутствие питания не позволит контактору сработать.
• При сборке щита оставляйте свободное пространство вокруг контактора - для теплоотвода и обслуживания.
• Для частых циклов (более 300 в день) регулярно проверяйте состояние контактов - окисление и подгорание снижают надёжность.
• Контактор КМИ-А-48012 LC1D 80А 24В/АС3 1 нормально открытый/1 нормально закрытый контакт - часть серии ARMAT от IEK. Все устройства в серии имеют одинаковые габариты и крепления - легко заменить при необходимости.
