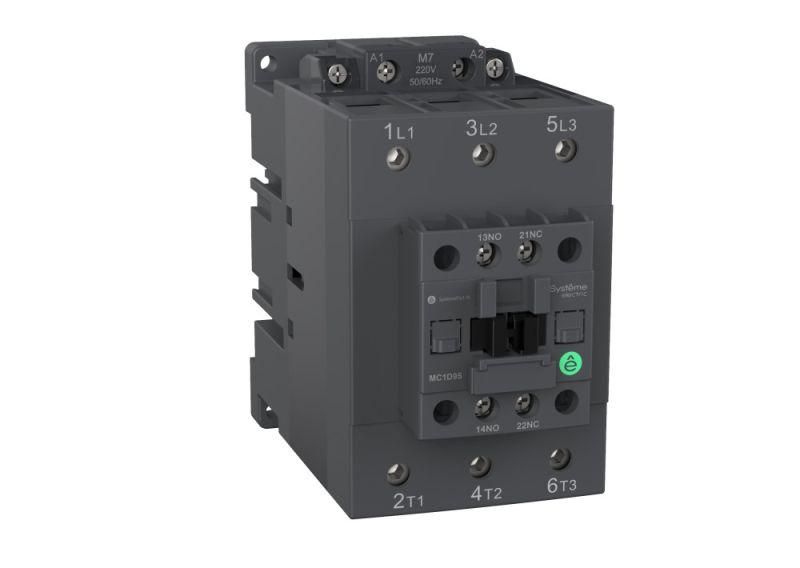

КОНТАКТОР MC1D 3P 95A НО+НЗ 220V 50/60ГЦ | MC1D95M7 SE APC

Контактор MC1D 3-полюсный 95A нормально открытый + нормально закрытый 220V 50/60Гц от Systeme Electric - надёжное устройство для коммутации нагрузок до 95 А, предназначенное для управления электродвигателями, насосами и системами вентиляции. Артикул mc1d95m7 соответствует сериям SystemePact MC1D и SystemePact MCP, обеспечивая совместимость с промышленной автоматикой.

Назначение и область применения

Контактор MC1D используется для дистанционного включения и выключения электрических нагрузок переменного тока. Подходит для частого включения-выключения - например, в системах автоматического управления двигателем, где требуется надёжная коммутация. Применяется в промышленном оборудовании: станках, конвейерах, насосных станциях, лифтах, системах вентиляции и кондиционирования. Наличие вспомогательных контактов позволяет использовать его в схемах управления, сигнализации и блокировки.

Технические характеристики

• Номинальный ток: 95 А - способен управлять нагрузками до 45 кВт
• Напряжение катушки управления: 220 В переменного тока (50/60 Гц)
• Число главных контактов: 3 нормально разомкнутых (НО), 0 нормально замкнутых (НЗ)
• Вспомогательные контакты: 1 нормально разомкнутый (НО) + 1 нормально замкнутый (НЗ)
• Род тока: переменный (AC)
• Исполнение: нереверсивное - управление одним направлением работы
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги
• Подключение силовых цепей: винтовые зажимы
• Способ монтажа: на DIN-рейку или монтажную плату
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Контактор MC1D легко устанавливается на стандартную DIN-рейку типа TS35. Для монтажа на плату предусмотрены крепёжные отверстия - подходит для сборки в распределительных щитах с жесткой фиксацией. Винтовые зажимы позволяют подключить провода сечением до 25 мм2. Устройство совместимо с другими компонентами серии SystemePact: можно установить дополнительные модули - тепловые реле, блокировки, ограничители перенапряжений. Обязательно проверьте соответствие сечения проводов и момента затяжки винтов - избыточное усилие повредит зажимы.

Безопасность и стандарты

Контактор MC1D соответствует международным требованиям IEC 60947-4-1 для контакторов переменного тока. Защита IP20 исключает случайное прикосновение к токоведущим элементам, но не предназначена для работы во влажных или запылённых средах. Не используйте в помещениях с высокой влажностью, агрессивной средой или возможностью попадания воды - для таких условий требуются устройства с IP65 и выше.

Преимущества

• Высокий электромеханический ресурс - рассчитан на длительную работу при частых включениях
• Удобная комплектация: встроенные вспомогательные контакты снижают необходимость внешних модулей
• Совместимость с широким спектром аксессуаров системы SystemePact
• Надёжная фиксация на DIN-рейке - минимизирует риск самопроизвольного отсоединения
• Простая диагностика состояния: положение контактов и катушки контролируется визуально

Ограничения применения

• Не применяйте в условиях повышенной влажности, пыли, агрессивных газов - степень защиты IP20 недостаточна
• Не подходит для реверсивных схем - отсутствуют парные контакты для переключения направления
• Нельзя использовать для постоянного тока - катушка рассчитана только на переменный ток 220 В
• Максимальная мощность - 45 кВт; превышение нагрузки вызывает перегрев и выход из строя
• Не рекомендовано применение в местах с сильными вибрациями без дополнительной амортизации

Примеры использования

• Управление асинхронным двигателем 45 кВт в конвейерной линии
• Включение насоса в системе водоснабжения через PLC с использованием вспомогательного контакта НЗ для сигнала “двигатель выключен”
• Автоматическое включение вентилятора в HVAC-системе по сигналу термостата
• Схема пуска лифта с блокировкой по сигналу от датчиков положения

Практические советы

• При подборе контактора убедитесь, что номинальный ток нагрузки не превышает 95 А - даже кратковременные перегрузки сокращают срок службы
• Для долговечной работы используйте предохранители или автоматические выключатели с характеристикой D для защиты от токов короткого замыкания
• При монтаже на DIN-рейку плотно зафиксируйте корпус - слабое крепление вызывает нагрев и искрение
• Вспомогательные контакты (1НО+1НЗ) удобны для создания цепей обратной связи - подключите их к контроллеру для контроля состояния контактора
• Проверяйте температуру корпуса после первых часов работы - перегрев указывает на перегрузку или плохой контакт
• Артикул mc1d95m7 - единственный вариант в этой конфигурации; аналоги других брендов могут отличаться по габаритам и расположению клемм
