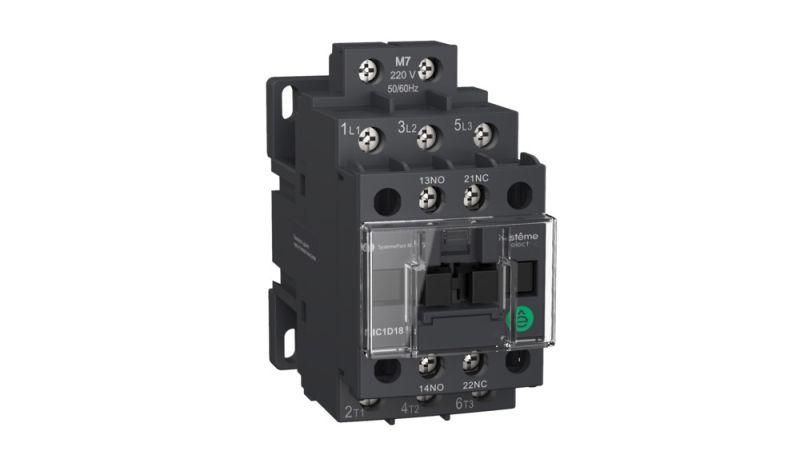

Контактор MC1D 3п 9А кат. 36В DC 1НО+1НЗ SE MC1D09CD APC

Контактор MC1D 3-полюсный 9А нормально открытый + нормально закрытый 36VDC - устройство для автоматического включения и выключения нагрузки постоянного тока, предназначенное для управления электродвигателями, насосами и системами вентиляции. Модель от бренда Systeme Electric с артикулом mc1d09cd обеспечивает надежную коммутацию при напряжении управления 36 В постоянного тока и рассчитана на установку на DIN-рейку.

Назначение и область применения

Контактор MC1D используется для дистанционного управления нагрузками до 9 А постоянного тока. Подходит для работы с электродвигателями мощностью до 4 кВт, насосами, компрессорами, системами вентиляции и другими устройствами, требующими частого включения/выключения. Применяется в промышленной автоматике, где требуется управление через слабые управляющие сигналы - например, от PLC, реле или кнопочных постов.

Технические характеристики

• Тип тока: постоянный (DC)
• Напряжение катушки управления: 36 В DC
• Номинальный ток главных контактов: 9 А
• Число полюсов: 3
• Количество нормально разомкнутых (НО) контактов: 3
• Количество нормально замкнутых (НЗ) контактов: 1
• Вспомогательные контакты: 1 НО + 1 НЗ
• Номинальная мощность двигателя: 4 кВт
• Степень защиты: IP20 - защищен от доступа пальцами, но не от пыли и воды
• Способ монтажа: на DIN-рейку или монтажную плату
• Подключение силовых проводов: винтовые зажимы
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Контактор MC1D совместим со стандартными DIN-рейками типа TS35/7,5 и TS35/15. Устанавливается легко - фиксируется щелчком. Для монтажа на плату предусмотрены выводы под пайку или болтовое крепление. Главные контакты подключаются винтовыми зажимами - допустимо использовать медные жилы сечением до 2,5 мм2. Вспомогательные контакты используются для сигнализации состояния или создания интерлоков в цепях управления. Обязательно соблюдайте полярность при подключении катушки 36 В DC.

Безопасность и стандарты

Контактор соответствует требованиям международных стандартов IEC 60947-4-1 для аппаратов управления. Серия SystemePact прошла испытания на долговечность: более 1 млн операций электрических и 10 млн механических. Отсутствие защиты от пыли и влаги (IP20) требует установки внутри электрошкафа или другого защищенного корпуса.

Преимущества

• Увеличенный электромеханический ресурс - меньше замен и простоев
• Раздельные НО и НЗ контакты позволяют реализовать сложные логические схемы управления
• Поддержка дополнительных модулей: тепловые реле, блокировки, ограничители перенапряжений
• Устойчивость к скачкам напряжения благодаря оптимизированной катушке
• Компактные габариты - экономия места в шкафу

Ограничения применения

• Не применяется в условиях повышенной запыленности, влажности или на открытом воздухе из-за степени защиты IP20
• Не предназначен для работы с переменным током - катушка рассчитана исключительно на 36 В постоянного тока
• Не рекомендован для частых пусков двигателей свыше 4 кВт - возможен перегрев контактов
• Не имеет функции защиты от перегрузки - необходимо применять внешнее тепловое реле при работе с двигателями

Примеры использования

• Управление трехфазным насосом в системе водоснабжения через PLC с выходом 36 В DC
• Автоматическое включение вентилятора в печном оборудовании при достижении температуры
• Лифтовой контроллер: один контакт для включения движения, второй - для сигнала “дверь закрыта”
• Цепь безопасности: НЗ-контакт размыкает питание при аварийной остановке

Практические советы

• Перед монтажом проверьте соответствие напряжения катушки - 36 В DC. Переполюсовка не повредит, но контактор не сработает
• При использовании в цепях с высокой индуктивной нагрузкой (например, двигатели) рекомендуется установить варистор или RC-цепочку параллельно катушке для снижения помех
• Обеспечьте свободный доступ к винтовым зажимам - они требуют периодической затяжки после первых нескольких включений
• Если нужна защита от перегрузки - используйте совместимые тепловые реле серии SE-TL, которые крепятся прямо на переднюю панель контактора MC1D
• Для сборки сложных схем - обращайте внимание на расположение вспомогательных контактов: они находятся справа от основных и легко заменяются при необходимости
