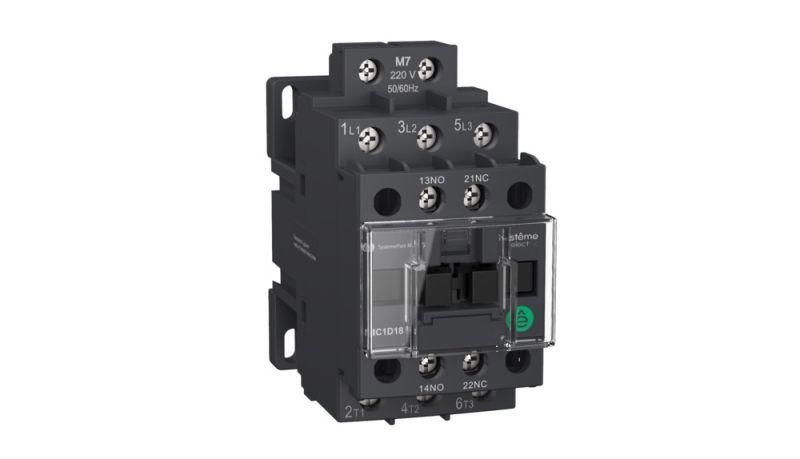

Контактор MC1D 3п 9А кат. 110В DC 1НО+1НЗ SE MC1D09FD APC

Контактор MC1D 3-полюсный 9А нормально открытый + нормально закрытый 110VDC SE от бренда Systeme Electric - надёжное устройство для коммутации нагрузок постоянного тока до 9 А, предназначенное для управления электродвигателями, насосами и системами вентиляции. Артикул mc1d09fd соответствует серии SystemePact MC1D, известной повышенным ресурсом и гибкостью монтажа.

Назначение и область применения

Контактор MC1D 3-полюсный 9А нормально открытый + нормально закрытый 110VDC SE используется для включения и выключения электрических нагрузок в цепях постоянного тока. Подходит для автоматизации оборудования: станков, конвейеров, лифтов, систем вентиляции и насосных установок. Наличие одновременно нормально разомкнутых и нормально замкнутых контактов позволяет реализовать сложные логические схемы управления без дополнительных реле.

Технические характеристики

• Тип тока: постоянный (DC)
• Напряжение катушки управления: 110 В DC
• Номинальный ток главных контактов: 9 А
• Количество полюсов: 3
• Контакты: 3 нормально разомкнутых (НО) + 1 нормально замкнутый (НЗ)
• Номинальная мощность управляемого двигателя: 4 кВт
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не герметичен
• Способ подключения силовых проводов: винтовые зажимы
• Способ монтажа: на DIN-рейку или прямо на монтажную плату
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Контактор MC1D 3-полюсный 9А нормально открытый + нормально закрытый 110VDC SE совместим с любой стандартной DIN-рейкой типа TS35. Монтаж на плату возможен через четыре фиксирующих отверстия - удобно для компактных щитов или специализированного оборудования. Для подключения используйте провода сечением до 2,5 мм2. Убедитесь, что напряжение на катушке точно соответствует 110 В постоянного тока - применение переменного тока или другого напряжения повредит устройство.

Безопасность и стандарты

Контактор сертифицирован в соответствии с международными требованиями IEC 60947-4-1. Конструкция исключает самопроизвольное отключение при вибрациях. Защита IP20 предотвращает случайное прикосновение к токоведущим элементам, но не обеспечивает защиту от пыли и влаги - не применяйте в сырых или запылённых средах без дополнительной оболочки.

Преимущества

• Увеличенный электромеханический ресурс - более 1 млн операций, что снижает частоту замены
• Гибкая конфигурация контактов: три НО и один НЗ позволяют управлять несколькими цепями одновременно
• Поддержка двух способов монтажа - DIN-рейка и плата - расширяет возможности сборки щитов
• Совместимость с дополнительными модулями: можно установить тепловое реле, блокировки, ограничители перенапряжений

Ограничения применения

• Не предназначена для работы с переменным током - использование 110 В AC вызовет выход из строя катушки
• Защита IP20 не допускает эксплуатацию во влажных помещениях, на улице или в местах с высокой запылённостью
• Нельзя использовать для токов выше 9 А - даже кратковременные перегрузки снизят срок службы
• Работает только с нагрузками до 4 кВт - для двигателей большей мощности требуется другой контактор

Примеры использования

• Автоматическое включение насоса в системе водоснабжения по сигналу датчика уровня
• Управление конвейером в пищевой промышленности с функцией аварийной остановки через НЗ-контакт
• Пуск вентилятора в HVAC-системе с использованием одного НО-контакта и сигнала остановки через НЗ
• Логическая схема с последовательным включением нескольких устройств на базе трёх НО-контактов

Практические советы

• Перед монтажом проверьте соответствие напряжения катушки - 110 В DC. Применение других значений приведёт к отказу.
• При подключении к DIN-рейке убедитесь, что контактор плотно защёлкнулся - слышен характерный щелчок.
• Для долговечной работы соблюдайте рекомендованное сечение проводов (до 2,5 мм2) и затягивайте винты усилием 0,5–0,7 Нм.
• Если нужна защита от перегрузки - выбирайте модель с возможностью установки теплового реле (например, Series PTC).
• При проектировании схемы учтите, что НЗ-контакт работает в противофазе с НО - он размыкается при включении контактора.
