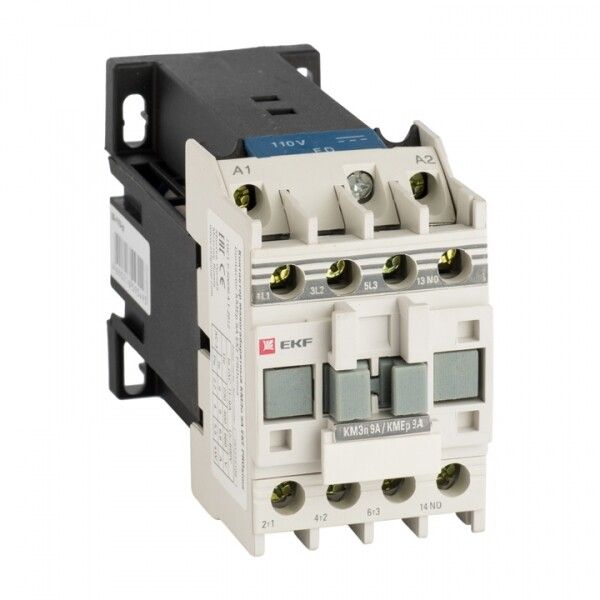

Контактор малогабаритный КМЭп 9А 110В DC 1NO EKF PROxima | ctr-s-9-110-p

Контактор малогабаритный КМЭп 9А 110В DC 1NO от EKF серии PROxima - компактное устройство для дистанционного включения и отключения цепей постоянного тока до 9 А, предназначенное для монтажа на DIN-рейку в распределительных щитах. Подходит для управления нагрузками до 4 кВт в системах автоматизации, промышленном оборудовании и устройствах с частым переключением.

Назначение и область применения

Контактор малогабаритный КМЭп 9А 110В DC 1NO используется для коммутации цепей постоянного тока с низкими токами включения и выключения. Он применяется в системах управления: станках, конвейерах, насосах, системах освещения, зарядных устройствах и других автономных или автоматизированных объектах. Устройство идеально подходит там, где требуется надёжное и долговечное управление нагрузкой с помощью слаботочных сигналов - например, от PLC, реле времени или кнопочных постов.

Технические характеристики

• Тип: контактор, нереверсивный
• Род тока: постоянный (DC)
• Напряжение катушки управления: 110 В DC
• Номинальный ток главных контактов: 9 А
• Количество контактов: 1 нормально открытый (1NO), 0 нормально закрытых
• Номинальная мощность: 4 кВт (при 110 В DC)
• Подключение: винтовые зажимы
• Максимальное сечение кабеля: 25 мм2
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и воды
• Способ монтажа: на DIN-рейку (стандарт 35 мм)
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности
• Гарантийный срок: 84 месяца
• Соответствие стандарту: ГОСТ Р 50030.4.1-2002

Совместимость и монтаж

Контактор малогабаритный КМЭп 9А 110В DC 1NO легко устанавливается на стандартную DIN-рейку шириной 35 мм. Для фиксации достаточно защёлкнуть корпус на рейке - никаких дополнительных креплений не требуется. Также возможна установка на монтажную панель с помощью отверстий в основании. Винтовые зажимы рассчитаны на провода сечением до 25 мм2 - подходят как одножильные, так и многожильные. Для удобства сборки предусмотрен комплект маркировочной этикетки. Дополнительные контакты в этой модели отсутствуют - устройство имеет только один NO-контакт.

Особенности конструкции

Конструкция КМЭп 9А 110В DC 1NO оптимизирована для длительной работы:

• Корпус и подвижная траверса изготовлены из термостойкой пластмассы - выдерживают нагрев при коммутации и окружающую среду в щитах.
• Тарельчатые зажимы обеспечивают плотный и надёжный контакт даже при вибрациях.
• Мостиковый контакт способствует быстрому гашению электрической дуги - снижает износ и повышает срок службы.
• Самопозиционирующиеся подвижные контакты с сферической поверхностью и пружинным механизмом автоматически выравниваются при замыкании - обеспечивает равномерный ток и минимизирует точечный износ.
• Резиновые демпферы в магнитной системе снижают уровень шума при включении/выключении.
• Сердечник из высококачественной электротехнической стали с минимальными вихревыми потерями - экономит энергию и снижает нагрев.
• Рифлёная поверхность дополнительных контактов (в моделях с ними) повышает токопроводность и надёжность соединения.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1-2002, который регламентирует безопасность и эксплуатацию аппаратов управления. Степень защиты IP20 исключает доступ к токоведущим частям при случайном прикосновении, но не защищает от попадания пыли и влаги - поэтому устройство следует использовать только внутри закрытых щитов. Применение вне помещений или в сырых местах запрещено.

Преимущества

• Высокая коммутационная износостойкость - подходит для частых включений (до 1 млн операций).
• Надёжное крепление благодаря тарельчатым зажимам и самопозиционирующимся контактам.
• Сниженный уровень шума при работе - важен для рабочих зон и жилых помещений.
• Долгий гарантийный срок - 84 месяца - свидетельствует о качестве материалов и сборки.
• Простота монтажа и диагностики - наличие маркировочной площадки позволяет быстро идентифицировать контактор в щите.

Ограничения применения

• Не предназначена для переменного тока - использование на AC вызывает перегрев и выход из строя.
• IP20 не допускает применение во влажных, пыльных или наружных условиях - требует герметичного щита.
• Отсутствие NC-контактов - нельзя использовать для схем с необходимостью размыкания при отключении.
• Напряжение катушки строго 110 В DC - подключение к другим значениям (например, 24 В или 220 В) приведёт к отказу или повреждению.
• Не рекомендовано для управления двигателями с высоким пусковым током выше 9 А - риск прилипания контактов.

Примеры использования

• Управление постояннотоковым двигателем в конвейерной линии через PLC.
• Переключение зарядного устройства для электрокара при срабатывании таймера.
• Автоматическое включение световой сигнализации при активации датчика движения.
• Коммутирование нагревательных элементов в контролируемом теплом шкафу.
• Замена старого контактора в существующем щите с питанием 110 В DC.

Практические советы

• Проверьте соответствие напряжения катушки - 110 В DC - перед подключением. Использование неверного напряжения - основная причина выхода из строя.
• При подключении проводов используйте наконечники (кольцевые или трубчатые) - они предотвращают ослабление контакта при вибрации.
• Убедитесь, что нагрузка не превышает 4 кВт и 9 А. Перегрузка сокращает срок службы контактов.
• При использовании в щитах с несколькими контакторами - обязательно пометьте каждый с помощью приложенной этикетки.
• Не устанавливайте рядом с источниками сильного тепла - температура вокруг должна оставаться ниже +40 C.
• При необходимости расширения функционала - выбирайте другие модели серии PROxima с дополнительными контактами (например, 2NO+2NC).
