КОНТАКТОР MC1E 3P 12A НО+НЗ 48V 50/60ГЦ (LC1E1210E5) - MC1E12E7 APC

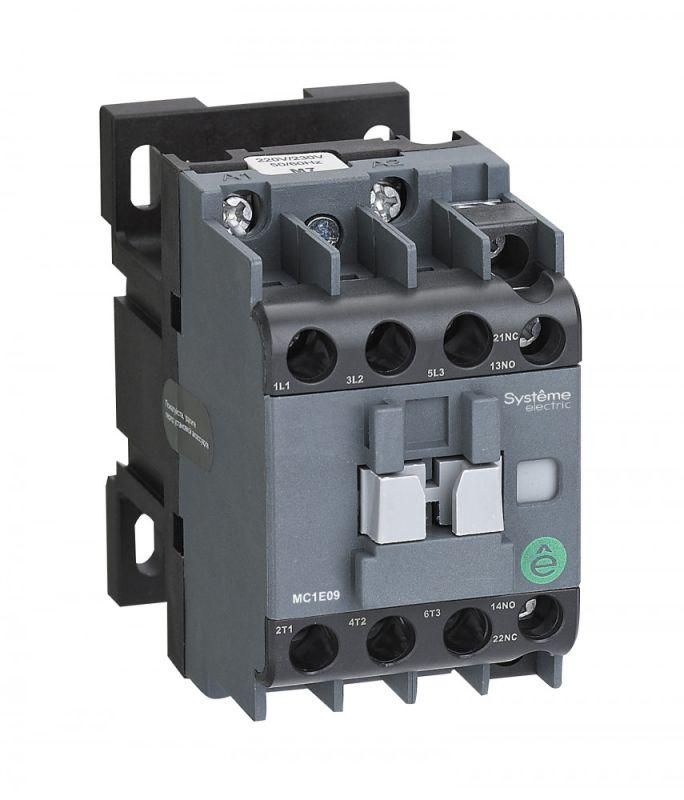

Контактор MC1E от Systeme Electric - компактное устройство для автоматического включения и выключения нагрузки в сетях переменного тока. Артикул mc1e12e7 предназначен для управления двигателями до 5,5 кВт, работает с управлением 48 В AC и имеет комбинированную группу контактов 3NO/1NC. Подходит для установки на DIN-рейку в распределительных щитах.

Назначение и область применения

Контактор MC1E используется для дистанционного включения и отключения электрических нагрузок, особенно двигателей средней мощности. Он применяется в системах, где требуется надёжное и частое переключение: насосные станции, системы вентиляции, лифты, конвейеры, оборудование с автономным управлением. Комбинация трёх нормально открытых и одного нормально закрытого контакта позволяет реализовать сложные логические схемы - например, одновременно запускать двигатель и сигнализировать о его состоянии.

Технические характеристики

• Номинальный ток: 12 А (переменный ток, AC)
• Напряжение управления: 48 В AC, 50/60 Гц
• Количество контактов: 3 нормально открытых (NO) + 1 нормально закрытый (NC)
• Рассчитан на управление электродвигателями до 5,5 кВт
• Способ монтажа: DIN-рейка или монтажная плата
• Подключение силовых проводов: винтовые зажимы
• Степень защиты: IP20 - защищён от доступа пальцев и крупной пыли, не герметичен
• Электрический и механический ресурс: до 13 миллионов операций
• Гарантия: 24 месяца

Совместимость и монтаж

Контактор MC1E устанавливается на стандартную DIN-рейку шириной 35 мм. Также возможен монтаж на монтажную плату - удобно для компактных панелей. Для подключения силовой цепи используются винтовые зажимы, рассчитанные на медные жилы сечением до 2,5 мм2. Управляющая катушка требует точного соблюдения напряжения 48 В AC - при завышении или занижении напряжения возможны отказы включений или перегрев. Контактор совместим с дополнительными модулями серии SystemePact: тепловыми реле, блокировками, ограничителями перенапряжений - они крепятся сверху и подключаются через шины.

Безопасность и стандарты

Контактор соответствует международным требованиям безопасности IEC/EN 60947-4-1. Конструкция исключает случайное прикосновение к токоведущим частям благодаря изолирующим корпусу и IP20. Наличие встроенного дугогасительного устройства снижает риск возгорания при коммутации индуктивных нагрузок. Применяется в соответствии с правилами электроустановок ПУЭ.

Преимущества

• Высокий ресурс - 13 млн. циклов - обеспечивает долгую работу даже при частом включении
• Комбинированные контакты 3NO/1NC позволяют использовать один прибор вместо двух
• Универсальный монтаж: DIN-рейка и монтажная плата дают гибкость в проектировании шкафов
• Лёгкая интеграция с другими элементами серии SystemePact: можно добавить тепловое реле или блокировку без переделки схемы
• Чётко очерченные зажимы и маркировка упрощают обслуживание

Ограничения применения

• Не предназначена для постоянного тока - применение с DC вызывает быстрый износ контактов
• Защита IP20 не допускает использование во влажных, пыльных или наружных условиях без дополнительной защиты
• Нельзя использовать для нагрузок выше 5,5 кВт - превышение приведёт к перегреву и выходу из строя
• Управление только 48 В AC - другие напряжения (например, 24 В или 230 В) не поддерживаются
• Не является реверсивным - для изменения направления вращения двигателя нужен второй контактор

Примеры использования

• Автоматический пуск насоса в системе водоснабжения - сигнал от датчика давления замыкает катушку, контактор включает двигатель
• Система вентиляции: при включении вентилятора (через 3NO) одновременно загорается индикатор (через 1NC)
• Лифтовая система: контактор управляет подъёмником, а NC-контакт передаёт сигнал “двигатель в работе” в контроллер
• Конвейер с аварийной остановкой: кнопка “стоп” размыкает цепь управления, контактор отключает питание двигателя

Практические советы

• Проверьте соответствие сечения провода и зажима - используйте жилы 0,5–2,5 мм2, плотно затягивайте винты, чтобы избежать нагрева
• При использовании с длинными управляющими проводами учтите потери напряжения - минимальное напряжение на катушке должно быть не ниже 85% от 48 В
• Для защиты от импульсных перенапряжений (например, от коммутации других устройств) рекомендуется установить варистор параллельно катушке
• Если контактор будет работать в режиме частого включения (>120 раз/час), проверьте температуру окружающей среды - она не должна превышать +40 C
• При замене старого контактора - убедитесь, что новый имеет ту же комбинацию контактов (3NO/1NC) и тип управления (48 V AC)
