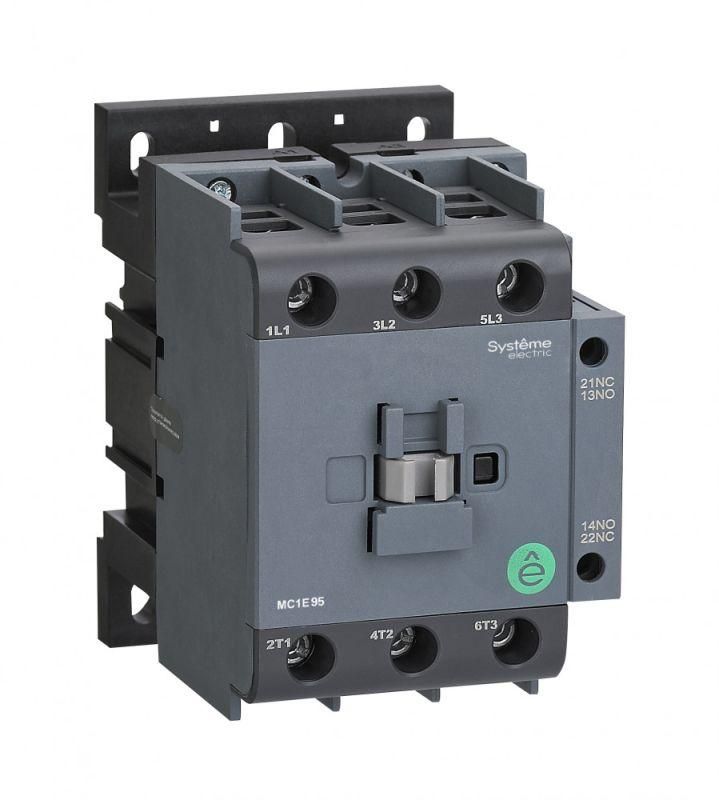

КОНТАКТОР MC1E 3P 80A НО+НЗ 220V/230V 50/60ГЦ (LC1E80M5) - MC1E80M7 APC

Контактор 3-полюсный 80А катушка 220В/230В AC 1 нормально-открытый контакт + 1 нормально-закрытый контакт 50/60Гц от бренда Systeme Electric (артикул mc1e80m7) предназначен для частого включения и отключения трёхфазных нагрузок, таких как двигатели, нагреватели и насосы. Он сочетает надёжность, компактность и совместимость с DIN-рейкой, что делает его популярным решением в промышленной автоматизации.

Назначение и область применения

Этот контактор используется для удалённого управления трёхфазными электроприёмниками. Подходит для включения и выключения двигателей мощностью до 37 кВт. Часто применяется в системах: насосных станций, вентиляции, конвейерах, лифтах, компрессорах и других устройствах, где требуется частое управление нагрузкой.

Технические характеристики

• Номинальный ток: 80 А - способен коммутировать токи до этого значения в постоянном режиме;
• Напряжение катушки управления: 220–230 В переменного тока - работает от стандартной однофазной сети 220–230 В, 50/60 Гц;
• Количество главных контактов: 3 - все три контакта замыкаются одновременно при включении катушки;
• Дополнительные контакты: 1 нормально открытый (НО) и 1 нормально закрытый (НЗ) - используются для сигнализации, блокировки или управления вторичными цепями;
• Способ монтажа: на DIN-рейку или монтажную плату - гибкая установка в распределительных щитах;
• Подключение силовой цепи: винтовые зажимы - надёжное и проверенное соединение проводов;
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от предметов более 12 мм, но не защищён от воды и пыли;
• Ресурс: 8 миллионов электрических циклов - высокая долговечность при частых включениях;
• Номинальная мощность двигателя: 37 кВт - оптимально подобран для управления такими двигателями;
• Исполнение: нереверсивное - не предназначено для изменения направления вращения двигателя;
• Гарантия: 24 месяца - подтверждает качество сборки и материалов.

Совместимость и монтаж

Контактор 3-полюсный 80А катушка 220В/230В AC 1 нормально-открытый контакт + 1 нормально-закрытый контакт 50/60Гц устанавливается на стандартную DIN-рейку типа TS35. Для монтажа на плату предусмотрены крепёжные отверстия. Подключение силовых проводов выполняется через винтовые зажимы - рекомендуется использовать многожильные провода с наконечниками. Управляющая катушка подключается к цепи управления (например, кнопкам, термостатам, ПЛК) напряжением 220–230 В. Обязательно соблюдайте полярность при подключении - хотя переменный ток не требует строгой фазировки, лучше сохранять единый порядок для удобства обслуживания.

Безопасность и стандарты

Контактор соответствует международным стандартам IEC 60947-4-1 и IEC 60947-5-1. Серия SystemePact MC1E прошла испытания на износостойкость, температурные колебания и электромагнитную совместимость. Применение в соответствии с инструкцией обеспечивает безопасную работу в условиях промышленных помещений. Не используйте в средах с взрывоопасными газами, пылью или агрессивными химическими веществами - степень защиты IP20 не позволяет работать вне закрытых шкафов.

Преимущества

• Высокий ресурс - 8 млн. операций снижают затраты на замену и техобслуживание;
• Удобная комплектация - встроенная пара контактов (НО+НЗ) исключает необходимость докупать модули;
• Широкая совместимость - легко интегрируется в существующие системы управления;
• Устойчивость к скачкам напряжения - катушка рассчитана на допуск +-10% от номинала 220–230 В;
• Чёткая визуальная индикация положения - рычаг переключения показывает состояние контактов даже при отключённой катушке.

Ограничения применения

• Не подходит для работы в условиях повышенной влажности, запылённости или на улице - IP20 не обеспечивает защиту от жидкости и пыли;
• Не предназначен для реверса двигателей - для этой задачи нужен двойной контактор или реверсивный пускатель;
• Не имеет встроенной тепловой защиты - для защиты двигателя необходимо применять отдельное тепловое реле (совместимо с этим контактором);
• Не рекомендован для частых пусков свыше 120 раз в час - при этом возможен перегрев контактов и сокращение срока службы.

Примеры использования

• Управление насосом в системе водоснабжения - включение по сигналу датчика уровня;
• Вентиляционный агрегат в HVAC-системе - включение/выключение по таймеру или температурному контроллеру;
• Компрессор в холодильной установке - автономное управление с помощью терморегулятора;
• Конвейерная лента на производстве - пуск и остановка по команде ПЛК;
• Лифтовая система - управление движением кабины через внешние кнопки и блокировки.

Практические советы

• Выбирайте сечение проводов согласно таблице для тока 80 А - обычно 16–25 мм2 медных жил;
• Обязательно используйте предохранители или автоматические выключатели перед контактом - он сам не защищает от КЗ;
• При использовании с ПЛК убедитесь, что выходной ток контроллера достаточен для питания катушки (обычно 10–20 мА);
• Для защиты от импульсных перенапряжений (например, от коммутации индуктивных нагрузок) можно установить варистор параллельно катушке;
• Проверьте посадочные размеры перед монтажом - контактор совместим с большинством DIN-реек, но уточните шаг крепления;
• При длительной работе в жарком шкафу - следите за температурой окружающей среды: максимум +40 C при 220 В.
