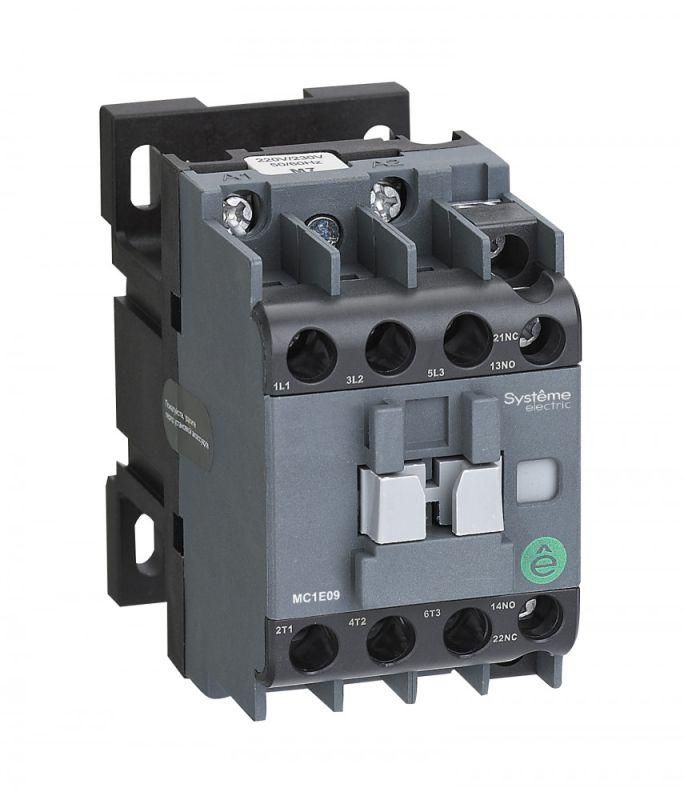

КОНТАКТОР MC1E 3P 9A НО+НЗ 48V 50/60ГЦ (LC1E0910E5) - MC1E09E7 APC

Контактор MC1E 3-полюсный 9А нормально открытый + нормально закрытый 48В 50/60Гц от Systeme Electric - компактное устройство для коммутации нагрузок до 9 А в сетях переменного тока, предназначенное для установки на DIN-рейку. Артикул mc1e09e7 подходит для автоматизации насосов, вентиляционных систем и лифтов, обеспечивая надёжное управление с помощью управляющего напряжения 48 В.

Назначение и область применения

Контактор MC1E 3-полюсный 9А нормально открытый + нормально закрытый 48В 50/60Гц используется для включения и отключения электродвигателей, нагревательных элементов и других нагрузок в системах автоматического управления. Подходит для работы в шкафах управления насосными станциями, системами вентиляции, лифтами и аналогичным оборудованием. Управление осуществляется через слаботочную цепь 48 В AC, что позволяет использовать его совместно с PLC, реле времени и другими контроллерами.

Технические характеристики

• Номинальный ток: 9 А (переменный ток, AC)
• Напряжение катушки управления: 48 В AC, частота 50/60 Гц
• Количество полюсов: 3
• Контакты: 3 нормально открытых (НО) + 1 нормально закрытый (НЗ)
• Электрическая коммутационная способность: рассчитана на двигатели до 4 кВт
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от крупных предметов, но не от воды и пыли
• Ресурс: 13 миллионов электромеханических циклов
• Способ монтажа: DIN-рейка (TS35) или монтажная плата
• Подключение силовых контактов: винтовые зажимы
• Гарантия: 24 месяца

Совместимость и монтаж

Контактор MC1E 3-полюсный 9А нормально открытый + нормально закрытый 48В 50/60Гц устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа на плату предусмотрены крепёжные отверстия - можно фиксировать болтами M3. Подключение силовых проводов выполняется через винтовые зажимы - рекомендуется использовать жилы сечением до 2,5 мм2. Управляющая катушка подключается к цепи 48 В AC, важно соблюдать полярность - она не имеет значения, так как работает от переменного тока. Контактор совместим с дополнительными модулями: тепловыми реле, блокировками и ограничителями перенапряжений из серии SystemePact MC.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 и EN 60947-4-1. Сертифицирован для использования в промышленной среде. IP20 не требует внешней защиты от пыли и брызг - устройство следует устанавливать внутри электрошкафа. Применение вне герметичных корпусов не допускается.

Преимущества

• Высокий ресурс - 13 млн. циклов, что снижает потребность в замене даже при интенсивном использовании
• Удобная компоновка: три НО и один НЗ позволяют реализовать базовые схемы управления без внешних реле
• Устойчивость к колебаниям напряжения: катушка 48 В AC сохраняет работоспособность при +-10 % отклонении
• Модульная система: легко расширить функциональность за счёт дополнительных контактов и реле
• Чёткая визуальная индикация положения контактов - рычаг на корпусе показывает состояние включения

Ограничения применения

• Не предназначена для постоянного тока - применение с DC вызовет повреждение контактов
• IP20 исключает использование во влажных, запылённых или наружных условиях без дополнительной защиты
• Максимальная мощность 4 кВт - не подходит для двигателей выше этого значения без использования теплового реле
• Нельзя использовать в качестве выключателя нагрузки при аварийных ситуациях - требуется отдельный рубильник или предохранитель

Примеры использования

• Управление насосом в системе водоснабжения: сигнал от датчика уровня активирует контактор mc1e09e7, который включает двигатель
• Автоматическое включение вентилятора в HVAC-системе: терморегулятор подаёт 48 В на катушку, контактор замыкает силовую цепь
• Лифтовая система: НЗ-контакт используется для сигнализации состояния “выключен”, НО - для включения двигателя
• Цепь с двойным управлением: два кнопочных поста используются для старта и остановки через одну катушку

Практические советы

• При подборе контактора проверьте соответствие нагрузки - 9 А и 4 кВт - это максимальные значения. Перегрузка сокращает срок службы
• Для длительной работы в режиме частых включений используйте тепловое реле Series PTC или аналогичное
• При монтаже на DIN-рейку убедитесь, что контактор плотно защёлкнут - слабое крепление вызывает перегрев и искрение
• Проверяйте затяжку винтов после первых нескольких циклов - медные жилы могут “усаживаться”
• Если нужна более высокая степень защиты - выберите модель с оболочкой IP65 или поместите контактор в герметичный корпус
• Артикул mc1e09e7 совместим с другими изделиями серии SystemePact MC - все модули взаимозаменяемы по габаритам и креплениям
