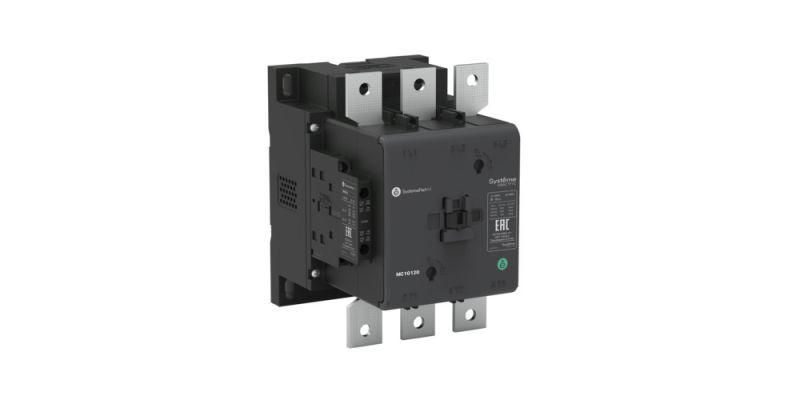

КОНТАКТОР MC1G 3P 120A 2НО+2НЗ 110V 50ГЦ | MC1G120F5 SE APC

Контактор MC1G от Systeme Electric - надёжное устройство для коммутации силовых цепей переменного тока, предназначенное для управления электродвигателями, насосами и системами вентиляции. Артикул mc1g120f5 обеспечивает управление нагрузкой до 115 А при напряжении катушки 110 В AC, с компактным монтажом на печатную плату.

Назначение и область применения

Контактор MC1G используется для удалённого включения и выключения электрических нагрузок, особенно двигателей мощностью до 55 кВт. Подходит для автоматизации промышленного оборудования: конвейеров, воздушных завес, компрессоров, лифтов и систем охлаждения. Благодаря наличию четырёх вспомогательных контактов (2 НО + 2 НЗ), он легко интегрируется в системы управления с логикой самоблокировки, сигнализации или последовательного запуска.

Технические характеристики

• Номинальный ток: 115 А (при AC-1 и AC-3)
• Напряжение управления: 110 В переменного тока, 50 Гц
• Число полюсов: 3
• Количество вспомогательных контактов: 2 нормально открытых (НО), 2 нормально закрытых (НЗ)
• Тип тока: переменный (AC)
• Электрическая мощность двигателя: до 55 кВт
• Способ монтажа: установка на монтажную плату (PCB)
• Подключение силовых контактов: болтовое
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Гарантия: 24 месяца

Совместимость и монтаж

Контактор MC1G устанавливается исключительно на печатную плату - не подходит для DIN-рейки. Для монтажа требуется подготовить отверстия под выводы и зафиксировать корпус с помощью фиксирующих элементов, предусмотренных конструкцией. Убедитесь, что площадка платы рассчитана на ток 115 А и имеет достаточную теплоотдачу. Подключение силовых проводов выполняется через болты - момент затяжки должен соответствовать рекомендациям производителя (не указан, но обычно 0.8–1.2 Нм для таких контакторов). Вспомогательные контакты подключаются к контроллерам, реле времени или кнопкам управления.

Безопасность и стандарты

Контактор соответствует требованиям IEC/EN 60947-4-1 для контакторов переменного тока. Сертифицирован для работы в условиях промышленных помещений с классом загрязнения 2. Отсутствие защиты от пыли и влаги (IP20) требует установки внутри электрошкафа или герметичной камеры. Не предназначен для внешней эксплуатации или сырых сред.

Преимущества

• Высокий электромеханический ресурс - долгий срок службы даже при частых включениях
• Увеличенная плотность контактов: четыре вспомогательных контакта позволяют реализовать сложные схемы управления без внешних модулей
• Совместимость с другими изделиями серии SystemePact - можно дополнять тепловыми реле, блокировками и ограничителями перенапряжений
• Компактный форм-фактор благодаря монтажу на плату - экономия места в шкафах управления

Ограничения применения

• Не применяется вне закрытых щитов из-за степени защиты IP20
• Работает только при напряжении управления 110 В AC - не совместим с постоянным током или другими уровнями напряжения (например, 24 В DC или 220 В AC)
• Не предназначена для реверсирования двигателей - исполнение только нереверсивное
• Монтаж на плату требует специализированной сборки - не подходит для быстрого замещения в существующих шкафах с DIN-рейкой

Примеры использования

• Автоматический запуск насоса в системе водоснабжения по сигналу от датчика давления
• Управление вентиляционным оборудованием в HVAC-системах с использованием одного НО контакта для включения и одного НЗ для индикации состояния
• Контроль работы станка: контактор включает двигатель, а два НЗ контакта передают сигнал “двигатель работает” в PLC
• Цепь с самоблокировкой: один НО контакт используется для удержания катушки после отпускания стартерной кнопки

Практические советы

• Выбирая контактор MC1G, проверьте соответствие напряжения вашей сети управления - 110 В AC - и наличие стабильного источника питания
• При проектировании платы учтите габариты устройства и зазоры вокруг него для лучшего охлаждения
• Для длительной работы при максимальном токе (115 А) используйте медные шины или кабели сечением не менее 25 мм2
• Если нужна защита от перегрузки - выберите модель с возможностью установки теплового реле серии SE-TL
• Не забудьте про механическую блокировку при применении в паре с другим контактором - она предотвращает одновременное включение противофазных цепей
