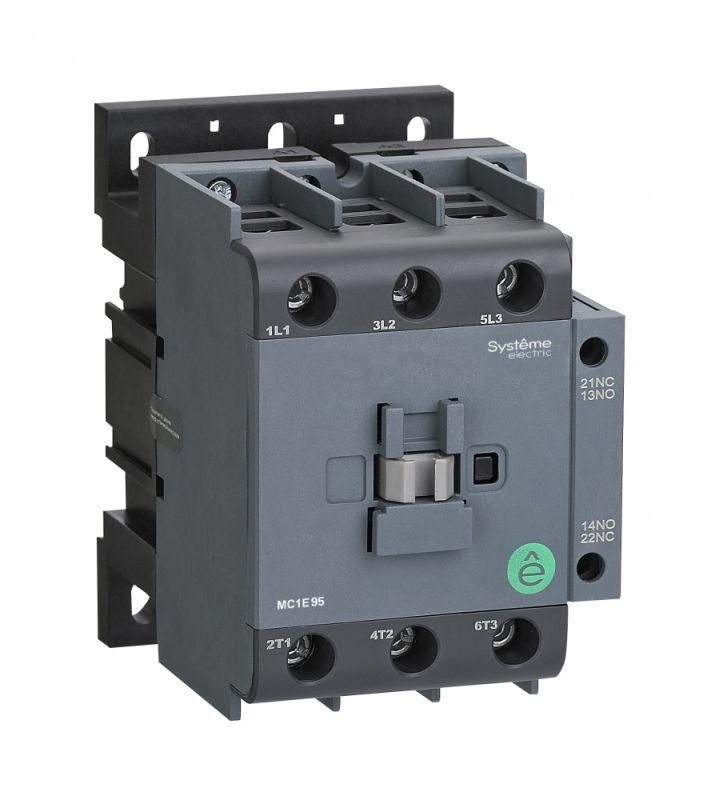

КОНТАКТОР MC1E 3P 95A НО+НЗ 110V 50/60ГЦ (LC1E95F5) - MC1E95F7 APC

Контактор SystemePact MC1E - надёжное устройство для коммутации трёхфазной нагрузки до 95 А, управляемое переменным током 110 В. Подходит для установки в шкафах управления насосами, вентиляцией и лифтами. Артикул mc1e95f7 обеспечивает сочетание высокой долговечности и гибкости подключения.

Назначение и область применения

Контактор SystemePact MC1E предназначен для частого включения и выключения трёхфазных электродвигателей и других активных нагрузок. Он используется там, где требуется автоматическое управление: насосные станции, системы вентиляции, конвейеры, лифты, компрессоры. Устройство работает в паре с кнопочными постами, термореле или программируемыми логическими контроллерами (ПЛК).

Технические характеристики

• Номинальный ток: 95 А - способен управлять двигателями мощностью до 45 кВт
• Напряжение катушки управления: 110 В переменного тока (AC), 50/60 Гц - совместим с большинством промышленных сетей контроля
• Количество силовых контактов: 3 нормально разомкнутых (НО), 0 нормально замкнутых (НЗ)
• Вспомогательные контакты: 1 НО + 1 НЗ - используются для сигнализации состояния или блокировки
• Способ монтажа: на DIN-рейку или монтажную плату - удобен для сборки распределительных щитов
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли
• Подключение силовой цепи: винтовые зажимы - надёжное, проверенное решение для медных проводов
• Электромеханический ресурс: 8 миллионов циклов - рассчитан на длительную работу в условиях частых включений
• Гарантия: 24 месяца

Совместимость и монтаж

Контактор SystemePact MC1E легко устанавливается на стандартную DIN-рейку типа TS35. Для подключения силовых проводов используйте жилы сечением до 25 мм2. Вспомогательные контакты подключаются через клеммы на передней панели - они не требуют демонтажа устройства. Устройство совместимо с дополнительными модулями: тепловыми реле, блокировками, ограничителями перенапряжений. Не допускается установка в местах с постоянным воздействием влаги, пыли или химически агрессивной среды из-за степени защиты IP20.

Безопасность и стандарты

Контактор соответствует международным стандартам IEC 60947-4-1 и IEC 60947-5-1. Обеспечивает безопасное отключение при аварийных ситуациях благодаря гарантированному разрыву всех трёх фаз. Конструкция исключает самопроизвольное включение после восстановления питания - функция “нулевого запуска” реализована встроенными механизмами.

Преимущества

• Высокая надёжность: ресурс 8 млн. операций снижает потребность в обслуживании
• Удобная компоновка: встроенные вспомогательные контакты экономят место в шкафу
• Чёткая визуальная индикация положения: рычаг переключения позволяет определить состояние контакта без тестера
• Широкая совместимость: можно использовать с любыми типами управляющих сигналов 110 В AC

Ограничения применения

• Не применяется в помещениях с повышенной влажностью, пылью или агрессивной средой - степень защиты IP20 недостаточна
• Не подходит для реверсивных схем - исполнение только нереверсивное
• Не имеет встроенной тепловой защиты - для защиты двигателей необходимо применять внешние тепловые реле
• Напряжение управления строго 110 В AC - нельзя подключать к 220 В, 24 В или постоянному току

Примеры использования

• Автоматический пуск насоса в системе водоснабжения по сигналу от датчика давления
• Управление вентилятором в HVAC-системе через ПЛК
• Включение лифтового привода с использованием вспомогательного контакта для индикации работы
• Коммутирующая роль в цепях нагревателей или освещения с частым включением

Практические советы

• При монтаже на DIN-рейку убедитесь, что контактная поверхность плотно прилегает - слабое крепление вызывает перегрев
• Для проводов сечением более 16 мм2 используйте наконечники - предотвращают ослабление винтового соединения
• Проверьте соответствие напряжения катушки 110 В AC - неверное питание приведёт к отказу или повреждению
• Если нужна защита от перегрузки - выберите тепловое реле серии SE-TL и установите его рядом
• При проектировании учтите, что вспомогательные контакты рассчитаны на малые токи (до 5 А) - не подключайте к ним основную нагрузку
