КОНТАКТОР MC1D 3P 95A НО+НЗ 110V 50/60ГЦ | MC1D95F7 SE APC

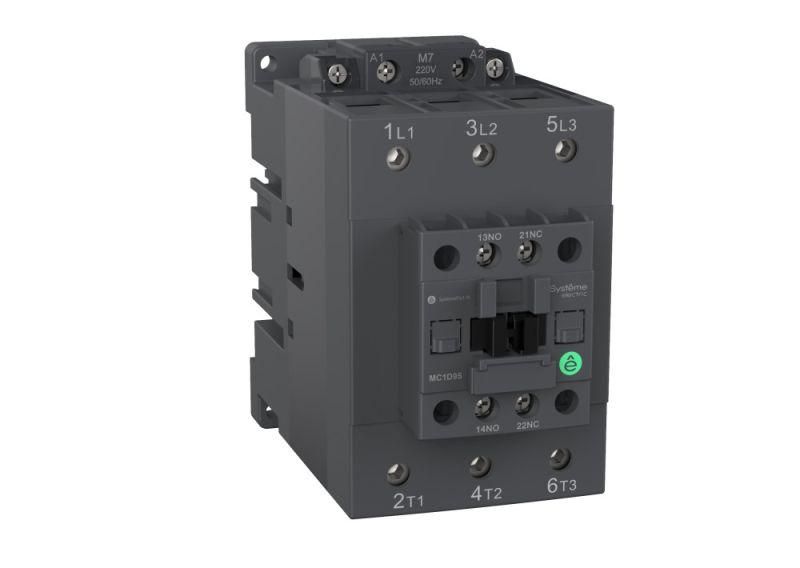

Контактор MC1D 3-полюсный 95A нормально открытый + нормально закрытый 110V 50/60Гц от бренда Systeme Electric - надёжное устройство для коммутации нагрузок до 95 А в сетях переменного тока. Артикул mc1d95f7 предназначен для управления электродвигателями, насосами и системами вентиляции с питанием через катушку 110 В AC.

Назначение и область применения

Контактор MC1D используется для частого включения и выключения электрооборудования: двигателей, компрессоров, нагревательных элементов, конвейеров и других устройств с высокой рабочей нагрузкой. Подходит для автоматических систем, где требуется управление силовым оборудованием из удалённого пункта управления. Применяется в промышленности, ЖКХ, энергообъектах и на объектах с ограниченным доступом к распределительному щиту.

Технические характеристики

• Номинальный ток: 95 А - способен работать длительно с такими нагрузками без перегрева;
• Управление: катушка 110 В переменного тока (50/60 Гц); совместима с большинством промышленных контроллеров;
• Конфигурация контактов: 3 нормально открытых (НО) и 1 нормально закрытый (НЗ) - позволяет реализовать базовые схемы управления и сигнализации;
• Электрическая мощность: рассчитан на двигатели до 45 кВт - соответствует требованиям для средних и крупных установок;
• Подключение: винтовые зажимы для силовых проводов - обеспечивают прочную фиксацию даже при вибрациях;
• Защита: IP20 - защищает от случайного прикосновения к токоведущим частям, но не предназначена для работы во влажной или запылённой среде вне корпуса;
• Монтаж: на DIN-рейку или монтажную плиту - гибкое решение для сборки шкафов любого типа;
• Ресурс: повышенный электромеханический ресурс - обеспечивает долгую службу при частых операциях включения/выключения;
• Гарантия: 24 месяца - подтверждает качество изготовления и материалы.

Совместимость и монтаж

Контактор MC1D устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа на плату предусмотрены крепёжные отверстия - удобно при использовании в специализированном оборудовании. Устройство совместимо с дополнительными модулями: расширением контактов, тепловыми реле и блокировками. Перед установкой проверьте соответствие напряжения катушки (110 В AC) источникам управления - использование другого напряжения повредит катушку. Соединения силовых выводов затягиваются моментом 1–1,5 Нм - переусиливать нельзя, чтобы не повредить пластиковую часть корпуса.

Безопасность и стандарты

Произведено в соответствии с международными стандартами IEC 60947-4-1. Обеспечивает безопасную работу благодаря изоляции класса II и предотвращению самопроизвольного замыкания. Отсутствуют взрывозащищённые версии - применение в опасных зонах требует дополнительной защиты в виде герметичных корпусов.

Преимущества

• Высокий ресурс коммутаций - снижает потребность в обслуживании;
• Чёткая структура контактов - три НО и один НЗ позволяют собирать сложные схемы без внешней логики;
• Широкая совместимость с аксессуарами - можно легко доработать функционал после установки;
• Фиксация на DIN-рейке - быстрая замена и сервис без демонтажа всей системы;
• Устойчивость к колебаниям сети - работает при +-10 % от номинала 110 В.

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или химической агрессии - степень защиты IP20 недостаточна;
• Не подходит для постоянного режима сверхтоков - требует защиты автоматическим выключателем;
• Не является реверсивным - для изменения направления вращения двигателя нужен второй аналогичный контактор;
• Не рекомендован для питания оборудования выше 45 кВт - возможен риск оплавления контактов при перегрузках;
• Не имеет встроенного теплового реле - необходимо использовать внешнее защитное устройство при работе с двигателями.

Примеры использования

• Автоматизация насосной станции - включение/выключение насоса по сигналу уровня воды;
• Лифтовая система - управление движением кабины через командный аппарат;
• Конвейерная лента - периодическое включение при наличии продукта на входе;
• Система вентиляции - работа в зависимости от температурного графика;
• Цеховое оборудование - управление станком по программному алгоритму PLC.

Практические советы

• Выбирая контактор MC1D, учтите, что 95 А - максимальный ток. Реальная нагрузка должна быть ниже на 15–20 % для комфортной работы;
• Для защиты от скачков напряжения используйте TVS-диоды или ограничители перенапряжений - особенно важны при работе рядом с частотниками;
• Проверяйте состояние контактов каждые 6 месяцев при активном использовании - окисление влияет на надёжность;
• При монтаже на плату - обеспечьте свободный доступ к винтовым зажимам для последующего обслуживания;
• Артикул mc1d95f7 совпадает с сериями SystemePact MCP - все аксессуары этой серии подходят без адаптеров.
