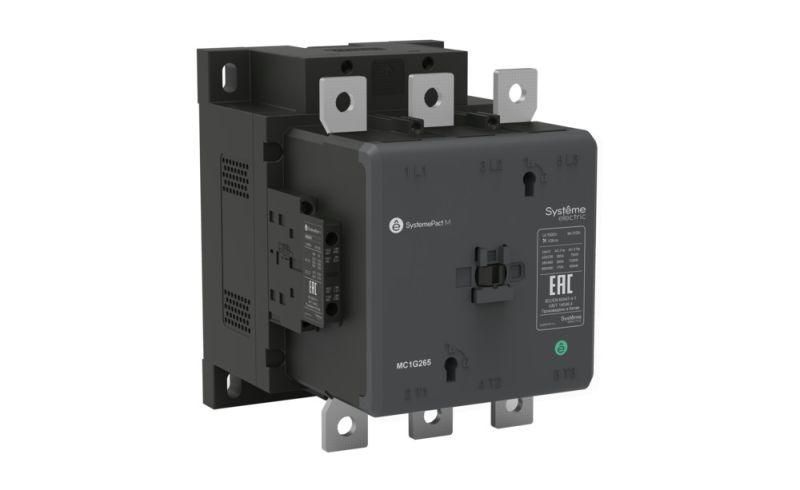

КОНТАКТОР MC1G 3P 265A 2НО+2НЗ AC/DC 100-250V 50/60ГЦ | MC1G265KUE SE APC

Контактор MC1G от Systeme Electric - надёжное устройство для коммутации силовых цепей переменного и постоянного тока. Артикул mc1g265kue предназначен для управления электродвигателями, насосами и системами вентиляции с номинальным током до 265 А. Устройство работает при напряжении управления 100–250 В и имеет компактную конструкцию для монтажа на плате.

Назначение и область применения

Контактор MC1G используется для включения и выключения нагрузок высокой мощности - в первую очередь трёхфазных электродвигателей мощностью до 132 кВт. Подходит для автоматизации технологических процессов: конвейеры, насосные станции, системы вентиляции, лифты, компрессоры. Нестандартное исполнение - возможность работы как от переменного, так и от постоянного тока - расширяет сферу применения в устройствах с гибридными источниками управления.

Технические характеристики

• Номинальный ток: 265 А - способен управлять крупногабаритными двигателями без перегрева контактов
• Число полюсов: 3 - три основных силовых контакта для коммутации трёх фаз
• Контакты управления: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ) - позволяют реализовать сложные логические схемы управления
• Напряжение цепи управления: 100–250 В переменного или постоянного тока - совместим с большинством промышленных контроллеров и реле
• Частота: 50/60 Гц - работает в сетях Европы, России, стран СНГ и США
• Электрическая мощность двигателя: 132 кВт - соответствует классическим промышленным установкам
• Исполнение: нереверсивное - управление одним направлением вращения, без функции смены полярности
• Защита от просадок напряжения: от 0,7 до 1,2 Us - сохраняет работу при кратковременных колебаниях сети
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Способ монтажа: на монтажную плату - требует установки в щите с жёстким креплением
• Подключение силовой цепи: болтовое - надёжное, но требует регулярной проверки затяжки
• Гарантия: 24 месяца - подтверждает долговечность конструкции

Совместимость и монтаж

Контактор MC1G монтируется исключительно на монтажную плату - не подходит для DIN-рейки. Для правильной установки необходимо использовать плату с отверстиями под базовые крепления и достаточным зазором для теплоотвода. Болтовые зажимы силовых контактов рассчитаны на провода сечением до 95 мм2 - перед подключением сверьте сечения согласно таблице производителя. Дополнительные контакты и тепловые реле можно установить по заказу - они совместимы с серийной конструкцией.

Безопасность и стандарты

Устройство соответствует международным требованиям IEC 60947-4-1 для контакторов средней и большой мощности. Отсутствие защиты от пыли и влаги (IP20) делает его пригодным только для внутреннего монтажа в закрытых щитах. Применение вне таких условий запрещено - риск короткого замыкания из-за попадания влаги или металлической пыли.

Преимущества

• Высокий электромеханический ресурс - снижает частоту обслуживания и замены
• Работа от переменного и постоянного тока - универсальность в проектировании цепей управления
• Функция защиты от просадок напряжения - предотвращает ложные отключения при кратковременных перебоях
• Компактный форм-фактор - экономия места в шкафах при использовании нескольких контакторов
• Поддержка модульных дополнений - легко расширяемая система управления

Ограничения применения

• Не предназначена для внешней установки - IP20 не обеспечивает защиту от влаги, пыли, температурных скачков
• Только монтаж на плату - нельзя установить на DIN-рейку, что усложняет замену в существующих шкафах
• Нереверсивное исполнение - не подходит для оборудования, требующего смены направления вращения
• Требуется периодическая проверка болтовых соединений - ослабление может вызвать нагрев и выход из строя
• Не рекомендован для частых включений более 600 раз в час - возможен быстрый износ контактов

Примеры использования

• Автоматизация насосной станции - включение/выключение глубинного насоса по уровню воды
• Лифтовая система - управление двигателем подъёмника через PLC
• Конвейерная линия - пуск и остановка транспортера по сигналу с датчиков
• Вентиляционный комплекс - управление несколькими вентиляторами с различными режимами работы
• Промышленный компрессор - автономное включение при достижении давления

Практические советы

• При выборе контактора MC1G убедитесь, что ваша монтажная плата имеет подходящую геометрию крепления - размеры корпуса должны точно совпадать с отверстиями
• Для длительной службы используйте термопасту или радиаторы под контактором - особенно при работе близко к максимальному току
• Проверяйте момент затяжки болтов силовых контактов - он указан в документации SE, обычно 1,8–2,2 Нм
• Если требуется реверс - выбирайте пару контакторов MC1G с механической блокировкой, чтобы избежать короткого замыкания
• Для систем с частыми включениями (более 300 раз/час) рассмотрите использование твердотельных реле вместо этого контактора
• Артикул mc1g265kue - единственный вариант в линейке с таким сочетанием тока, числа контактов и типа управления - другие модели серии SystemePact MC1G отличаются по параметрам
