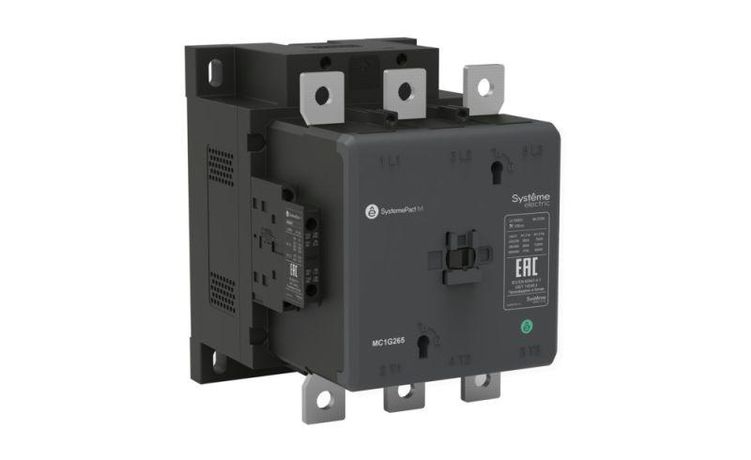

КОНТАКТОР MC1G 3P 265A 2НО+2НЗ AC/DC 250-500V 50/60ГЦ | MC1G265URE SE APC

Контактор MC1G от Systeme Electric - надёжное устройство для коммутации мощных нагрузок в промышленных системах. Артикул mc1g265ure обеспечивает управление двигателями до 132 кВт с питанием катушки от 250 до 500 В переменного или постоянного тока. Устройство рассчитано на длительную работу в условиях повышенных нагрузок и имеет улучшенный ресурс за счёт оптимизированной конструкции.

Назначение и область применения

Контактор MC1G предназначен для частого включения и выключения электродвигателей, насосов, компрессоров, систем вентиляции и других оборудования с высокой пусковой нагрузкой. Подходит для автоматических систем управления, где требуется надёжная коммутация силового тока до 265 А. Монтаж на плате позволяет легко интегрировать его в распределительные щиты и панели управления.

Технические характеристики

• Номинальный ток: 265 А - способен работать с нагрузками до 132 кВт
• Число полюсов: 3 - три основных силовых контакта для трёхфазной сети
• Контакты управления: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ) - для сигнализации, блокировки и контроля состояния
• Напряжение катушки: 250–500 В переменного или постоянного тока - совместим с большинством промышленных систем управления
• Частота: 50/60 Гц - работает в сетях России и Европы
• Защита от просадок напряжения: от 0,7 до 1,2 Us - сохраняет состояние при кратковременных колебаниях питания
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, не предназначена для работы во влажной среде
• Способ монтажа: на монтажную плату - фиксируется болтами через отверстия в корпусе
• Гарантия: 24 месяца

Совместимость и монтаж

Контактор MC1G устанавливается исключительно на монтажную плату - он не предназначен для крепления на DIN-рейку. Для подключения силовых проводов используется болтовое соединение - необходимо использовать подходящие наконечники и соблюдать момент затяжки. Управляющая катушка работает как от переменного, так и от постоянного тока в диапазоне 250–500 В, что даёт гибкость при проектировании цепей управления. Дополнительные контакты можно заменить или расширить при необходимости - серия поддерживает модульную комплектацию.

Безопасность и стандарты

Контактор соответствует требованиям международных стандартов на устройства коммутации промышленного класса. Защита IP20 предотвращает случайный доступ к токоведущим частям, но не обеспечивает герметичность - не применяйте в помещениях с высокой влажностью, пылью или риском брызг воды. Отключение при просадках напряжения снижает риск повреждения оборудования при аварийных режимах.

Преимущества

• Увеличенный электромеханический ресурс - меньше отказов и долгий срок службы даже при частых циклах включения
• Поддержка переменного и постоянного тока управления - универсальное решение для разных систем автоматизации
• Встроенная защита от просадок напряжения - стабильная работа при нестабильном питании
• Модульная конструкция - возможность установки дополнительных контактов и тепловых реле
• Фиксация на плате - удобна для плотной сборки в шкафах и минимизации занимаемого места

Ограничения применения

• Не предназначен для установки на DIN-рейку - требует специальной платформы или панели
• IP20 не допускает использование в сырых, пыльных или агрессивных средах - нужна внешняя защита
• Работает только в нереверсивном исполнении - нельзя применять для управления двигателем в обоих направлениях без внешнего переключения
• Не содержит встроенной тепловой защиты - при необходимости требуется установка отдельного теплового реле

Примеры использования

• Автоматизация конвейеров на заводах - управление двигателями 90–132 кВт
• Системы водоснабжения и канализации - запуск и остановка насосов
• Лифтовые установки - коммуникация с контроллером по сигналам НО/НЗ
• Вентиляционные системы в промышленных зонах - регулярное включение/выключение вентиляторов
• Щиты управления на объектах ЖКХ и энергоносителей - компактная интеграция в существующую автоматику

Практические советы

• При монтаже используйте изолирующие наконечники на медных проводах - они обеспечивают надёжный контакт при болтовом соединении
• Проверьте соответствие напряжения катушки вашей системе управления - неверное напряжение вызывает перегрев или отказ срабатывания
• Убедитесь, что монтажная плита жесткая и не деформируется - вибрации могут ослабить крепление
• Для защиты от скачков напряжения рекомендуется установить RC-цепочку или варистор на входе катушки
• Если требуется реверс - используйте два контактора MC1G в паре с механической блокировкой
• Артикул mc1g265ure - единственный вариант этой модели с таким набором контактов и напряжением катушки - другие варианты серии отличаются числом НО/НЗ или током
