КОНТАКТОР MC1G 3P 330A 2НО+2НЗ AC/DC 100-250V 50/60ГЦ | MC1G330KUE SE APC

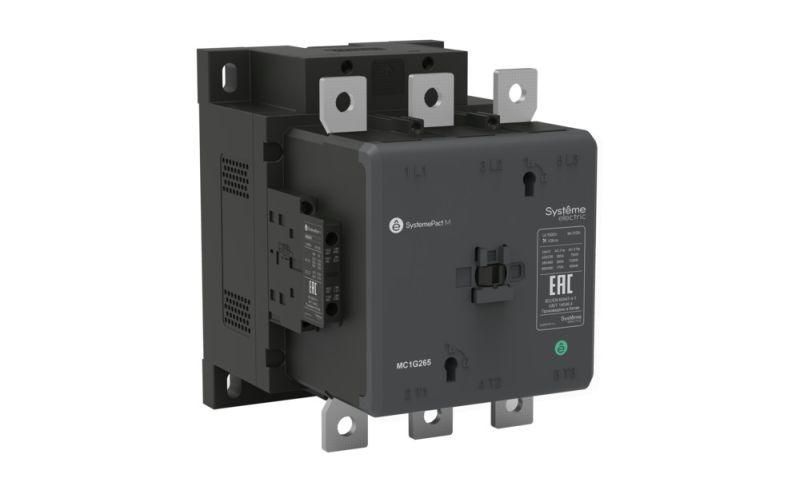

Контактор MC1G от Systeme Electric - надежное устройство для коммутации мощных нагрузок в промышленных системах. Артикул mc1g330kue обеспечивает управление двигателями до 160 кВт с питанием катушки от 100–250 В переменного или постоянного тока. Устройство смонтировано на монтажную плату и имеет два нормально открытых и два нормально закрытых вспомогательных контакта.

Назначение и область применения

Контактор MC1G предназначен для частого включения и выключения мощных электрических нагрузок: трехфазных двигателей, насосов, компрессоров, систем вентиляции и конвейеров. Подходит для автоматических систем, где требуется долгий срок службы и устойчивость к колебаниям сети. Применяется в промышленном оборудовании, энергоэффективных установках и распределительных щитах с ограниченным пространством.

Технические характеристики

• Номинальный ток: 330 А - способен работать с нагрузками до 160 кВт
• Число полюсов: 3 - управляет трехфазной сетью
• Вспомогательные контакты: 2 НО (нормально открытых) + 2 НЗ (нормально закрытых) - для сигнализации, блокировки и управления цепями контроля
• Напряжение управления: 100–250 В AC/DC - совместим с большинством стандартных контроллеров и PLC
• Частота: 50/60 Гц - работает в любой региональной сети
• Защита от просадок напряжения: от 0,7 до 1,2 Us - сохраняет работу при кратковременных скачках и провалах напряжения
• Степень защиты: IP20 - защищен от доступа пальцев и крупных предметов, но не от пыли и влаги
• Способ монтажа: на монтажную плату - фиксируется болтами прямо на печатной плате или DIN-рейке через адаптер
• Гарантия: 24 месяца

Совместимость и монтаж

Контактор MC1G устанавливается исключительно на монтажную плату - он не предназначен для крепления на DIN-рейку без специального переходника. Для подключения силовых цепей используется болтовое соединение: рекомендуется использовать медные шины или кабели сечением не менее 95 мм2. Вспомогательные контакты подключаются через клеммы с шагом 5 мм - совместимы с большинством стандартных проводов до 2,5 мм2. Обязательно соблюдайте момент затяжки болтов согласно руководству производителя - избыточное усилие повредит корпус.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 и EN 60947-4-1. Конструкция обеспечивает безопасную работу при температуре от -25C до +60C. Отсутствие защиты от пыли и влаги (IP20) требует установки внутри закрытых щитов. Автоматическое восстановление после просадки напряжения снижает риск аварийного отключения оборудования.

Преимущества

• Высокий электромеханический ресурс - рассчитан на десятки тысяч операций включения/выключения
• Широкий диапазон напряжений управления (AC/DC 100–250 В) - позволяет использовать одинаковый контактный элемент в разных системах
• Устойчивость к просадкам напряжения - снижает количество ложных отключений при нестабильной сети
• Поддержка дополнительных модулей - можно установить тепловые реле, механические блокировки или дополнительные контакты
• Компактная форма - экономит место в щите благодаря монтажу на плату

Ограничения применения

• Не предназначена для работы вне помещений - степень защиты IP20 не допускает воздействия влаги, пыли и агрессивных сред
• Требуется жесткая фиксация на плате - нельзя монтировать на обычную DIN-рейку без адаптера
• Не подходит для частотного регулирования - не имеет функций мягкого пуска или торможения
• Работает только в нереверсивном режиме - для изменения направления вращения двигателя нужен второй контактор

Примеры использования

• Автоматизация конвейера на пищевом заводе - управление двигателем 110 кВт через PLC с выходом 24 В DC
• Система водоснабжения - включение насоса 160 кВт при достижении заданного уровня воды
• Лифтовой механизм - управление подъемником с использованием одного НО и одного НЗ контакта для сигналов положения
• Вентиляционная установка - запуск вентилятора по расписанию через терморегулятор с питанием 230 В AC

Практические советы

• Выбирая контактный элемент, проверьте соответствие посадочного места на плате - габариты mc1g330kue должны точно совпадать с отверстиями под болты
• Для длительной работы при максимальной нагрузке используйте принудительное охлаждение или расположите контактор подальше от нагреваемых компонентов
• Если в вашей системе есть высокие импульсные помехи - установите RC-демпфер на входе катушки
• При замене старого контактора убедитесь, что новый имеет те же типы контактов - 2НО+2НЗ отличаются от других вариантов серии
• Обязательно протестируйте работу всех вспомогательных контактов перед вводом в эксплуатацию - они часто используются в цепях безопасности
