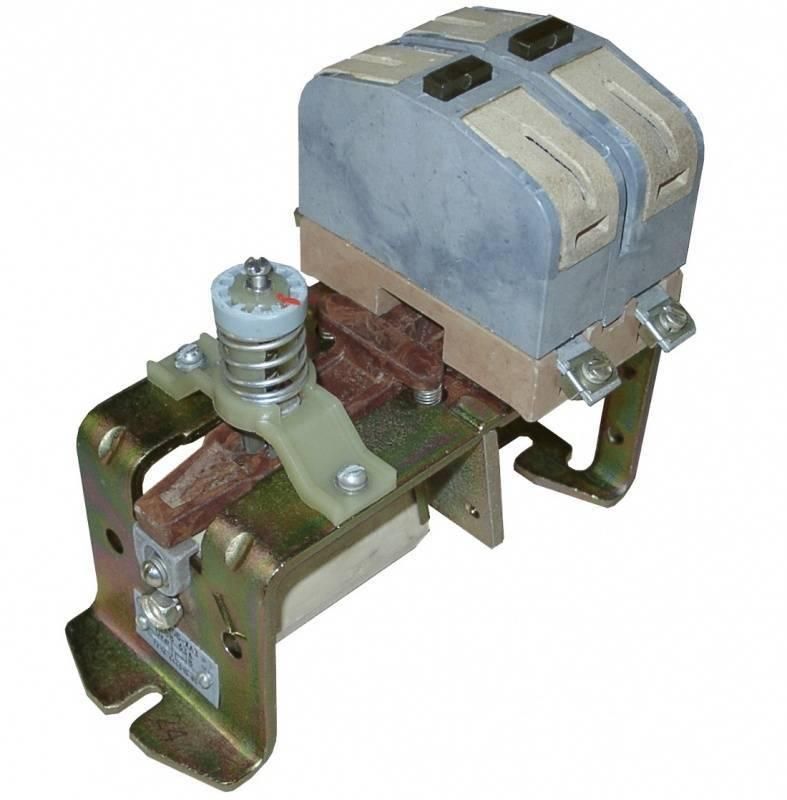

Контактор МК2-10А У3 кат. 110В 104100100.01 ЧЭАЗ A8119-80082021

Контактор МК2-10А У3 катушка 110В от ЧЭАЗ - это устройство для дистанционного включения и отключения мощных нагрузок постоянного тока, предназначенное для автоматизации оборудования с высокими токами. Артикул a8119-80082021 подходит для систем управления на базе постоянного тока, где требуется надежное коммутирование до 63 А.

Назначение и область применения

Контактор МК2-10А У3 катушка 110В используется для управления электродвигателями, нагревательными элементами, освещением и другими нагрузками постоянного тока. Он применяется в промышленном оборудовании: конвейерах, станках, системах зарядки аккумуляторов, транспорте и энергоустановках с источниками постоянного тока. Катушка с питанием 110 В постоянного тока обеспечивает совместимость со стандартными системами управления в промышленных сетях.

Технические характеристики

• Род тока управления: постоянный ток (DC)
• Напряжение катушки: 110 В DC - оптимально для промышленных контроллеров и источников питания постоянного тока
• Номинальный рабочий ток: 63 А при DC-3 и DC-5 (классы коммутации для нагрузок постоянного тока)
• Главные контакты: один замыкающий контакт - способен выдерживать ток до 63 А
• Вспомогательные контакты: два замыкающих и два размыкающих - используются для сигнализации, блокировок и управления цепями контроля
• Подключение главной цепи: кабельные клеммы - удобны для прямой проводки медными жилами

Совместимость и монтаж

Монтаж контактора МК2-10А У3 катушка 110В выполняется на DIN-рейку шириной 35 мм - стандартная практика в распределительных щитах. Главные клеммы рассчитаны на зажим проводов сечением до 25 мм2. Для вспомогательных контактов предусмотрены быстроразъемные клеммы - можно использовать гнездовые штекеры или прямую проводку. Обязательно соблюдайте полярность при подключении катушки 110 В DC - неверное подключение повредит обмотку.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1 и международным нормам IEC 60947-4-1 для контакторов постоянного тока. Конструкция защищена от случайного прикосновения к токоведущим частям. Температурный режим работы - от −40 C до +60 C, что позволяет применять его в условиях открытых площадок и неотапливаемых помещениях.

Преимущества

• Высокая долговечность механических компонентов - рассчитан на более чем 1 млн операций
• Устойчивость к перегрузкам благодаря термостабильному материалу контактов
• Стандартная форма корпуса и крепление на DIN-рейку обеспечивают легкую замену аналогичных моделей
• Наличие двух пар вспомогательных контактов упрощает реализацию интерлоков и сигналов состояния без внешних реле

Ограничения применения

• Не предназначено для переменного тока - использование на AC вызывает дуговое замыкание и выход из строя
• Максимальное напряжение коммутации - 440 В DC; превышение этого значения недопустимо
• Не рекомендуется для частых включений/выключений выше 120 раз в час - риск перегрева контактов
• Отсутствие защиты от бросков тока при запуске двигателей - требует внешней защиты (например, плавких предохранителей или тепловых реле)

Примеры использования

• Управление двигателями постоянного тока на конвейере в пищевой промышленности
• Переключение зарядных устройств для свинцово-кислотных аккумуляторов в автономных системах
• Коммутация световых установок на железнодорожных платформах с питанием от бортовой сети 110 В DC
• Автоматическое отключение нагревателей в системах теплообмена при достижении заданной температуры

Практические советы

• Проверьте соответствие напряжения катушки 110 В DC перед подключением - даже кратковременная перегрузка снижает срок службы
• При использовании в среде с повышенной вибрацией закрепите контактор дополнительно хомутами
• Для длительной работы с током близким к 63 А обеспечьте хорошую вентиляцию вокруг устройства
• Заменяйте контактор МК2-10А У3 катушка 110В при появлении следов подгорания на клеммах или затруднённом срабатывании - это признак износа
• Артикул a8119-80082021 совместим с другими изделиями серии МК2 от ЧЭАЗ - можно использовать как резервную часть
