Контактор модульный OptiDin MK-100-10011-230АС (КЭАЗ) | 321239 КЭАЗ

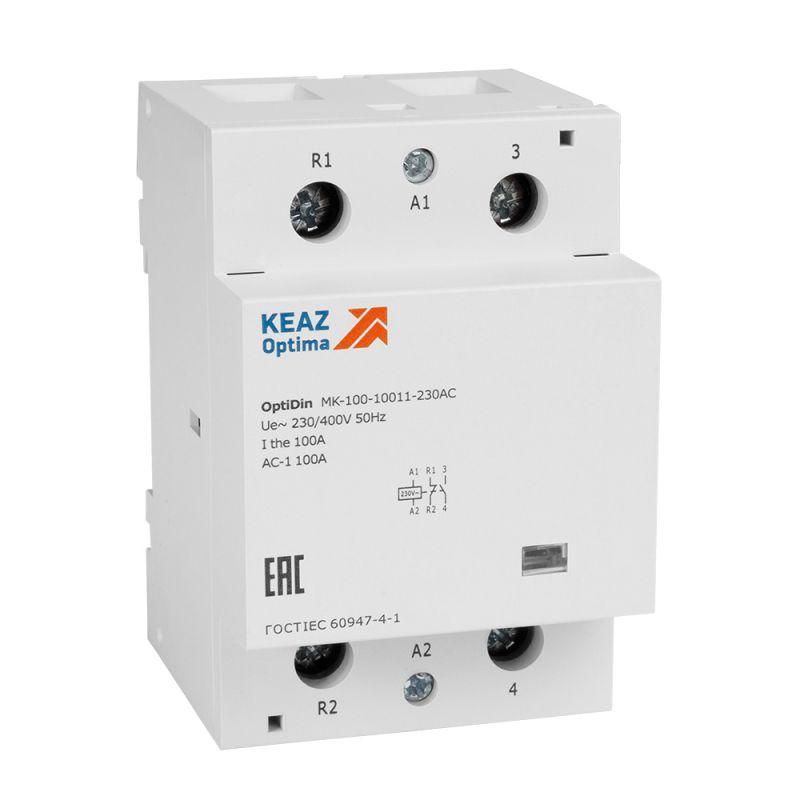

Контактор модульный 230В AC нормально открытый нормально закрытый 100А OptiDin MK-100-10011-230AC - устройство для дистанционного включения и отключения нагрузки до 100 А в сетях переменного тока. Подходит для автоматизации оборудования на DIN-рейке, особенно там, где важна надежность, низкий шум и экономичное потребление энергии. Производитель - КЭАЗ, серия OptiDin.

Назначение и область применения

Контактор модульный 230В AC нормально открытый нормально закрытый 100А OptiDin MK-100-10011-230AC используется для управления мощными электроприёмниками: тепловыми пушками, нагревательными элементами, насосами, вентиляторами, светильниками и другим оборудованием с активной или смешанной нагрузкой. Устройство применяется в распределительных щитах промышленных объектов, на производственных линиях, в системах отопления и вентиляции. Благодаря наличию двух типов контактов - нормально открытого (НО) и нормально закрытого (НЗ) - позволяет реализовать сложные алгоритмы управления, включая аварийную остановку или переключение режимов.

Технические характеристики

• Номинальное напряжение управления: 230 В переменного тока (AC)
• Номинальный ток силовых контактов: 100 А
• Количество силовых полюсов: 2
• Контакты управления: 1 нормально открытый (НО), 1 нормально закрытый (НЗ)
• Рабочее напряжение катушки: допускается питание 24–230 В AC (в том числе 230 В из списка)
• Мощность потребления катушки: 0,8–2,6 Вт
• Время срабатывания: 13–15 мс
• Уровень шума при работе: менее 15 дБ
• Габариты: 3 модуля (ширина 54 мм)
• Глубина монтажа: 56 мм
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Материал корпуса: термостойкий пластик
• Категория применения: AC-7a (для управляемых нагрузок с индуктивным характером, таких как двигатели и трансформаторы)
• Максимальная мощность: не указана - определяется по току и напряжению (до 23 кВт при 230 В)

Совместимость и монтаж

Контактор модульный 230В AC нормально открытый нормально закрытый 100А OptiDin MK-100-10011-230AC монтируется на стандартную DIN-рейку типа TS35. Для подключения силовых проводов используются винтовые зажимы - подходят медные жилы сечением до 50 мм2. Управляющая катушка подключается через клеммы A1/A2. Дополнительные аксессуары (блокировки, фланцы, сигнализация) легко устанавливаются сверху - конструкция совместима с другими изделиями серии OptiDin. Обязательно соблюдайте посадочные размеры: глубина 56 мм требует достаточного свободного места за рейкой.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-4-1 и ГОСТ Р 50030.4.2. Категория применения AC-7a гарантирует безопасную работу с индуктивными нагрузками. Материалы корпуса самозатухающие, что снижает риск распространения пламени. Отсутствие защиты от пыли и влаги (IP20) делает применение вне герметичных щитов недопустимым - установка возможна только внутри закрытых распределительных шкафов.

Преимущества

• Визуальный индикатор положения контактов - сразу видно, включен ли контактор
• Низкое энергопотребление катушки - до 2,6 Вт, что снижает нагрузку на источник управления
• Широкий диапазон температур: от –40 C до +60 C - работает даже в холодных помещениях
• Двойной разрыв контактов - повышает надежность отключения и снижает вероятность сваривания
• Композитные материалы контактов - позволяют коммутировать больше ламп, чем аналоги, без риска перегрузки
• Низкий уровень шума - менее 15 дБ, подходит для помещений с повышенными требованиями к комфортности

Ограничения применения

• Не предназначен для работы в условиях повышенной запылённости, влажности или воздействия брызг - степень защиты IP20 исключает использование на открытом воздухе или в сырых цехах
• Не рассчитан на частое включение-выключение более 1200 раз в час - превышение сокращает срок службы
• Поддерживает только переменный ток - нельзя использовать с постоянным напряжением
• Максимальный ток 100 А - не подходит для нагрузок выше этого значения, даже кратковременно
• Не имеет функции защиты от перегрузки или короткого замыкания - обязательно требуется внешняя защита (автоматический выключатель)

Примеры использования

• Управление массивом LED-светильников в производственном цехе
• Включение группы тепловых пушек в логистическом складе
• Автоматическое переключение между основным и резервным насосом в системе водоснабжения
• Контроль нагрева в термокамерах с использованием сигнала от термореле
• Система аварийного отключения вентиляции при срабатывании датчика утечки газа (через НЗ-контакт)

Практические советы

• Выбирая этот контактор, проверьте соответствие напряжения вашей системы управления - он работает на 230 В AC, но также совместим с 24, 48 и 110 В AC, если заказывается в другой вариации
• При подключении силовых проводов затягивайте винты усилием 0,8–1,0 Нм - переусиливать нельзя, чтобы не повредить клеммы
• Для длительной работы при максимальном токе обеспечьте хорошую вентиляцию вокруг контактора - перегрев сокращает срок службы
• Если нужна дополнительная защита от скачков напряжения - установите RC-цепочку или варистор параллельно катушке
• При сборке щита учтите, что глубина 56 мм требует минимум 70 мм свободного пространства за DIN-рейкой
• Не используйте контактор для управления емкостными нагрузками (например, большие конденсаторы) - это вызывает импульсы тока, которые могут повредить контакты
