Контактор модульный OptiDin MK-100-8022-230АС (КЭАЗ) | 321267 КЭАЗ

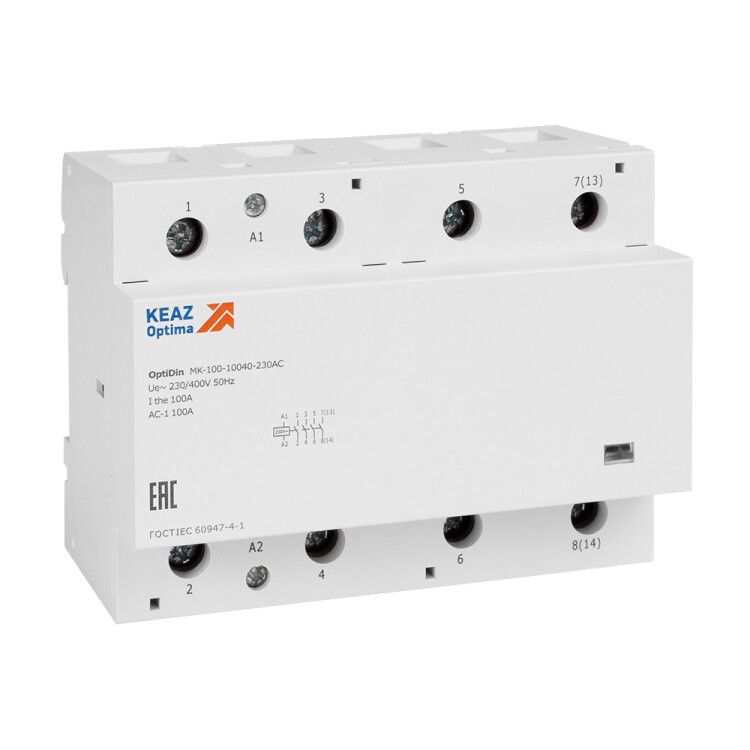

Контактор модульный 230В AC 2 нормально открытых 2 нормально закрытых 80А OptiDin MK-100-8022-230AC - устройство для дистанционного включения и отключения нагрузок до 80 А в сетях переменного тока. Подходит для автоматизации оборудования на DIN-рейке, особенно там, где важна надёжность, низкий шум и экономичное потребление. Производитель - КЭАЗ, серия OptiDin.

Назначение и область применения

Контактор модульный 230В AC 2 нормально открытых 2 нормально закрытых 80А OptiDin MK-100-8022-230AC используется для управления мощными электрическими нагрузками: двигателями, нагревательными элементами, освещением, конвейерами, насосами и другим оборудованием. Применяется в распределительных щитах промышленных объектов, на производстве, в системах автоматизации и в зонах с частыми переключениями. Управление осуществляется через катушку 230 В AC - сигнал подаётся с кнопок, термостатов, PLC или других контроллеров.

Технические характеристики

• Номинальное напряжение катушки: 230 В AC (возможно также использование 24/48/110 В AC - см. раздел совместимости)
• Номинальный ток главных контактов: 80 А
• Число силовых полюсов: 4
• Контакты управления: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Тип тока: Переменный (AC)
• Габариты: 6 модулей (18 мм каждый = 108 мм в ширину)
• Глубина монтажа: 56 мм
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и воды
• Способ подключения: винтовые зажимы для проводов
• Материал корпуса: самозагасающий пластик
• Энергопотребление катушки: 0,8–2,6 Вт
• Уровень шума при работе: менее 15 дБ
• Время срабатывания: 13–15 мс
• Рабочий температурный диапазон: от –40 C до +60 C
• Категория применения: AC-7a (для управляемых двигателей и нагрузок с индуктивным характером)

Совместимость и монтаж

Контактор модульный 230В AC 2 нормально открытых 2 нормально закрытых 80А OptiDin MK-100-8022-230AC монтируется на стандартную DIN-рейку типа TS35. Для установки требуется свободное место глубиной 56 мм. Подключение силовых проводов - винтовое, рекомендуются медные жилы сечением до 25 мм2. Катушка управления работает от 230 В AC, но также совместима с другими напряжениями: 24, 48 и 110 В AC - при этом необходимо заказывать соответствующую версию катушки. Монтаж не требует специальных инструментов, доступен даже для начинающих электромонтажников.

Безопасность и стандарты

Произведён в соответствии с требованиями IEC 60947-4-1. Категория применения AC-7a указывает на соответствие нормам для управления индуктивными нагрузками, такими как электродвигатели. Конструкция обеспечивает двойной разрыв контактов - повышает безопасность при отключении. Отсутствует риск возгорания благодаря использованию самозагасающего пластика. IP20 позволяет использовать только внутри закрытых щитов, не во влажных или запылённых средах.

Преимущества

• Визуальный индикатор положения контактов - легко определить, включен ли контактор, без тестера
• Низкое энергопотребление катушки - снижает тепловыделение и нагрузку на источник питания
• Широкий диапазон температур - работает в холодных складах и жарких цехах
• Высокая скорость срабатывания - 13–15 мс, что важно для точного управления
• Двойной разрыв контактов - увеличивает срок службы и надёжность при отключении больших токов
• Композитные материалы контактов - позволяют коммутировать больше ламп, чем аналоги, без риска сваривания
• Низкий уровень шума - идеален для помещений с повышенными требованиями к комфортности

Ограничения применения

• Не предназначен для постоянного подключения к сети 230 В DC - только переменный ток
• IP20 исключает применение вне герметичных щитов - нельзя устанавливать на улице или в сырых помещениях
• Максимальная мощность не указана, потому что она зависит от напряжения и коэффициента мощности; рассчитывается самостоятельно: P = U × I × cosφ
• Не поддерживает функции защиты от перегрузки - обязательно нужен внешний тепловой реле или автоматический выключатель
• Подключение проводов выше 25 мм2 невозможно - не используйте толстые многожильные кабели без предварительной подготовки

Примеры использования

• Управление трёхфазным двигателем насоса в системе водоснабжения
• Включение группы LED-светильников в торговом зале через программируемый контроллер
• Автоматическое отключение печи при достижении заданной температуры
• Контроль работы конвейера на пищевом производстве с частыми пусками
• Обеспечение последовательного включения нескольких механизмов в сборочном цехе

Практические советы

• Проверьте напряжение катушки перед подключением - неверное напряжение приведёт к выходу из строя
• Используйте антивибрационные прокладки при установке на оборудование с сильной вибрацией
• Для долгой жизни контактов не перегружайте их - работайте не более 80 % от номинала (до 64 А)
• При монтаже в плотном щите соблюдайте минимальный зазор 10 мм между боковыми поверхностями
• Для удобства обслуживания можно дополнительно установить механический фиксатор или сигнализацию состояния
• КЭАЗ OptiDin MK-100-8022-230AC совместим с аксессуарами этой же серии - например, с дополнительными контактами или блокировками
