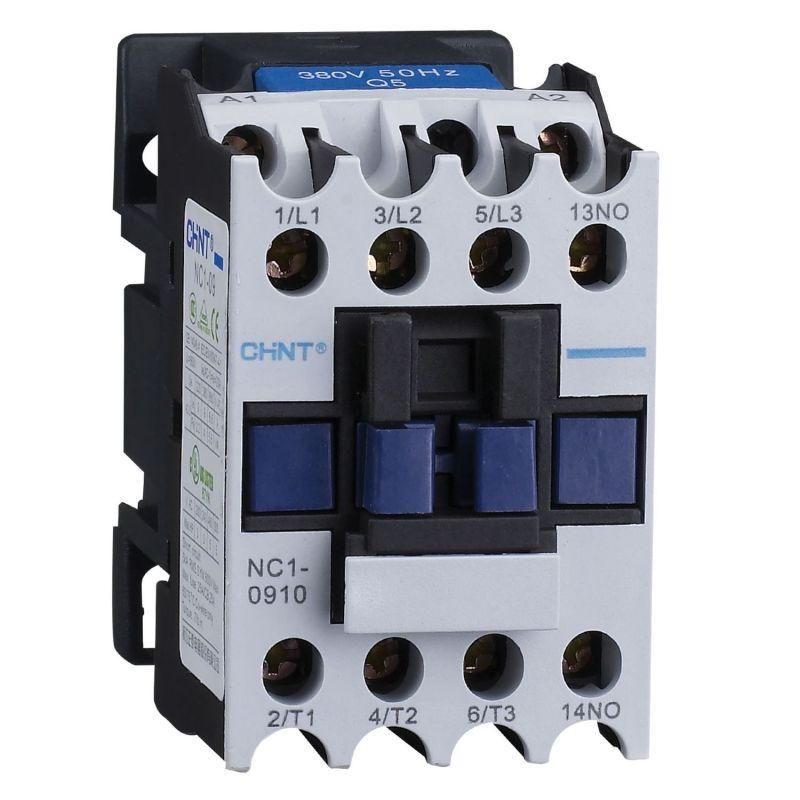

Контактор NC1-0910 9А 400В/АС3 1НО 50Гц (R) | 221048 CHINT

Контактор NC1-0910 от CHINT - это надёжное устройство для автоматического включения и отключения электродвигателей и другого промышленного оборудования с нагрузкой до 9 ампер. Артикул 221048 относится к серии NC1 и предназначен для работы в сетях переменного тока 400 В, 50 Гц.

Назначение и область применения

Контактор NC1-0910 используется для частого включения и отключения электрических цепей с активной или индуктивной нагрузкой. Подходит для управления двигателями, насосами, компрессорами, конвейерами и другим оборудованием, где требуется дистанционное управление. Может работать как самостоятельно, так и в составе систем защиты - например, совместно с тепловыми реле для предотвращения перегрузок.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный рабочий ток: 9 А
• Напряжение катушки управления: 400 В AC
• Частота: 50 Гц
• Количество главных контактов: 3 (все - нормально разомкнутые)
• Количество вспомогательных контактов: 1 (нормально разомкнутый, НО)
• Номинальная мощность: 4 кВт (при 400 В и cosφ=0.85)
• Тип изделия: электромагнитный контактор

Совместимость и монтаж

Контактор NC1-0910 монтируется на DIN-рейку 35 мм. Для подключения используются винтовые зажимы - входные и выходные клеммы рассчитаны на провода сечением до 4–6 мм2. Управляющая катушка подключается к цепям контроля (например, кнопкам старта/стопа или PLC). Вспомогательный контакт 1НО может использоваться для сигнализации состояния (включен/выключен) или блокировки других цепей.

Не требует специальных инструментов для установки. Рекомендуется фиксация на вертикальной поверхности с допустимым отклонением +-15° от вертикали.

Безопасность и стандарты

Контактор NC1-0910 соответствует международным стандартам IEC 60947-4-1 и ГОСТ Р 50030.4.1. Обеспечивает класс изоляции II и степень защиты IP20. Конструкция исключает самопроизвольное отключение при вибрациях и ударах в пределах промышленной среды.

Преимущества

• Высокая механическая износостойкость - до 1 млн операций включения/отключения
• Устойчивость к перегреву благодаря качественной теплоотводящей конструкции
• Гибкость расширения функций: возможно подключение дополнительных модулей (временные реле, реверсивные блоки, блоки КРМ)
• Широкая совместимость внутри серии NC1 - легко заменить на более мощную модель (до 95 А) без изменения монтажа

Ограничения применения

• Не предназначена для постоянного тока (DC) - использование в DC-цепях недопустимо
• Катушка управления работает только при 400 В AC; при меньшем напряжении контактор не включится, при большем - риск повреждения
• Не имеет встроенной защиты от перегрузки - обязательно использовать с тепловым реле при управлении двигателями
• Не рекомендуется для частых пусков при высоких импульсных токах (например, тяжёлые холодные запуски двигателей без плавного пуска)

Примеры использования

• Управление трёхфазным электродвигателем 4 кВт на конвейере
• Автоматическое включение насоса по сигналу от датчика уровня
• Составная часть магнитного пускателя типа “звезда-треугольник” с дополнительными блоками
• Коммутирование освещения или нагревательных элементов в промышленном корпусе

Практические советы

• При подборе контактора проверяйте соответствие напряжения катушки (400 В) и напряжения сети управления - не используйте 220 В или 110 В
• Для долгой службы обеспечьте хорошую вентиляцию вокруг контактора - перегрев снижает срок службы катушки
• Используйте вспомогательный контакт 1НО для индикации в пульте управления - это упрощает диагностику
• Если нужна реверсивная схема или задержка - выбирайте другие модели серии NC1 с дополнительными модулями, а не этот артикул
• Заменяйте контактор NC1-0910 только аналогичной моделью - даже небольшие различия в напряжении катушки могут привести к отказу
