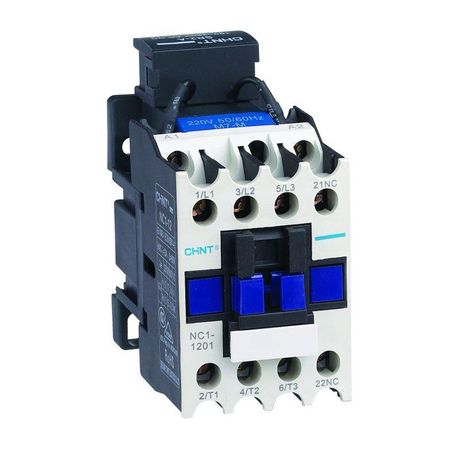

Контактор NC1-1204 4п (4НО) 12А кат. 230В AC (R) CHINT 221220

Контактор NC1-1204 12А 4P 230В 50Гц от бренда CHINT предназначен для частого включения и отключения электродвигателей и других мощных нагрузок в промышленных системах. Модель относится к серии NC1 и обеспечивает надёжную коммутацию при напряжении 230 В переменного тока.

Назначение и область применения

Контактор NC1-1204 12А 4P 230В 50Гц используется для удалённого управления трёхфазными электродвигателями и другим оборудованием, требующим частых включений. Подходит для установки на DIN-рейку в распределительных щитах. Часто применяется в системах автоматизации: конвейерах, насосах, компрессорах, вентиляционных установках и станках с ЧПУ.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение питания катушки: 230 В, 50 Гц
• Номинальный рабочий ток (AC-3, 400 В): 12 А
• Количество главных контактов: 4 (три фазы + нейтраль или земля)
• Количество вспомогательных контактов: 2 (комбинированные НО/НЗ - нормально открытый и нормально замкнутый)
• Исполнение: модульное, для монтажа на DIN-рейку

Совместимость и монтаж

Контактор NC1-1204 12А 4P 230В 50Гц имеет стандартизованный корпус, совместимый со всеми типами DIN-реек 35 мм. Установка занимает несколько минут: достаточно защёлкнуть устройство на рейке и подключить провода к клеммам. Главные контакты рассчитаны на медные жилы сечением до 4–6 мм2. Для подключения цепи управления используются два верхних вывода - L1 и A1. Вспомогательные контакты доступны для схем самоблокировки, сигнализации или защиты.

Безопасность и стандарты

Контактор соответствует международным стандартам IEC 60947-4-1. Обеспечивает механическую износостойкость до 10 млн операций и электрическую - до 1 млн. Конструкция исключает случайное срабатывание при перегрузках. Серия NC1 прошла тестирование на термическую стабильность и устойчивость к вибрациям.

Преимущества

• Высокая надёжность благодаря проверенной конструкции серии NC1
• Поддержка работы с тепловыми реле для защиты от перегрузок
• Возможность расширения функционала через дополнительные модули (таймеры, реверсы, блоки КРМ)
• Экономия места за счёт модульной формы - легко интегрируется в шкафы
• Чёткая визуальная индикация положения контактов (положение рычага показывает состояние)

Ограничения применения

• Не предназначена для постоянного тока (DC) - работает только с переменным током 230 В
• Номинальный ток 12 А ограничен для нагрузок выше 5,5 кВт при 400 В - для больших двигателей требуется модель с более высоким рейтингом
• Не содержит встроенной тепловой защиты - обязательно использование внешнего теплового реле
• Не рекомендуется для сред с повышенной запылённостью без дополнительной герметизации

Примеры использования

• Автоматический пуск двигателя насоса воды в системе водоснабжения
• Управление конвейерной лентой на пищевом производстве
• Схема “звезда-треугольник” для плавного пуска асинхронного двигателя - при использовании с дополнительным контактором
• Циклическое управление вентиляцией в промышленном помещении с помощью PLC

Практические советы

• При подборе контактора NC1-1204 12А 4P 230В 50Гц убедитесь, что напряжение катушки точно соответствует 230 В AC - неверное питание вызовет отказ или перегрев.
• Для защиты от перегрузок всегда используйте совместимые тепловые реле серии TH или TR от CHINT - они подходят по габаритам и калибровке.
• Если нужен реверс - выбирайте пару контакторов NC1 с блокировкой и подключите их по схеме взаимной блокировки.
• Проверьте свободное место на DIN-рейке перед установкой - контакт NC1-1204 занимает 4 модуля (72 мм).
• После монтажа протестируйте работу: подайте 230 В на катушку - слышен чёткий щелчок, контакты должны замыкаться без задержек.
