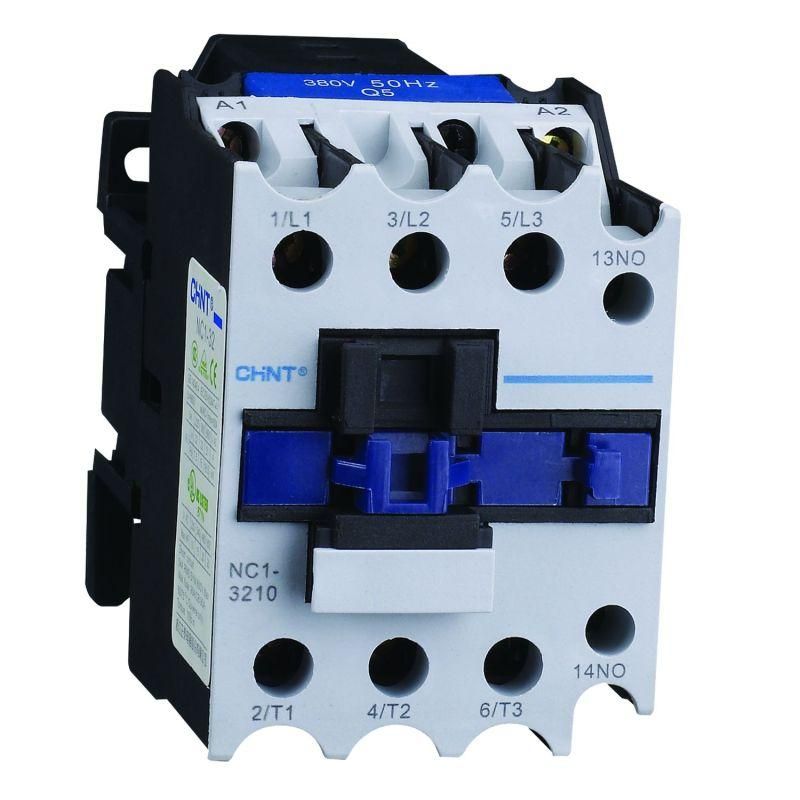

Контактор NC1-3210 32А 36В/АС3 1НО 50Гц (R) | 222060 CHINT

Контактор NC1-3210 от CHINT - это надёжное устройство для автоматического включения и отключения нагрузки переменного тока, предназначенное для работы в промышленных системах с током до 32 А. Артикул 222060 соответствует модели с катушкой на 36 В AC и одним нормально открытым вспомогательным контактом.

Назначение и область применения

Контактор NC1-3210 используется для частого включения и отключения электродвигателей, нагревательных элементов, освещения и других мощных нагрузок. Подходит для установки в панелях управления станков, конвейеров, насосов и вентиляционных систем. Благодаря возможности подключения тепловых реле, он обеспечивает защиту от перегрузок и коротких замыканий.

Технические характеристики

• Тип устройства: контактор
• Тип тока: переменный (AC), 50 Гц
• Номинальный рабочий ток: 32 А
• Напряжение катушки управления: 36 В AC
• Количество главных контактов: 3 (все нормально открытые)
• Количество вспомогательных контактов: 1 (нормально открытый)
• Стандарт: соответствие требованиям IEC 60947-4-1

Совместимость и монтаж

Контактор NC1-3210 монтируется на DIN-рейку 35 мм. Главные контакты рассчитаны на прямое подключение медных проводов сечением до 16 мм2. Для подключения катушки используйте два вывода A1 и A2 - они расположены на передней панели. Вспомогательный контакт (NO) доступен для сигнализации или блокировки в цепях управления. Устройство совместимо с дополнительными модулями серии NC1: блоками задержки, реверсивными блоками и тепловыми реле.

Безопасность и стандарты

Контактор NC1-3210 соответствует международному стандарту IEC 60947-4-1, что гарантирует безопасность при коммутации силовых цепей. Конструкция исключает самопроизвольное включение при отключении питания. Материалы корпуса устойчивы к возгоранию и механическому износу.

Преимущества

• Высокая долговечность контактов благодаря материалам с высокой дугогашущей способностью
• Удобная фиксация на DIN-рейке - монтаж занимает менее минуты
• Поддержка расширения функционала через дополнительные модули
• Низкий уровень шума при срабатывании
• Широкий температурный диапазон работы - от -5C до +40C

Ограничения применения

• Не предназначена для постоянной работы при напряжении выше 36 В - это повредит катушку
• Не рекомендуется для коммутации емкостных нагрузок (например, больших конденсаторов) без предварительного расчета
• Использование вне диапазона 50 Гц (например, 60 Гц) снижает срок службы катушки
• Запрещено использование во взрывоопасных зонах - нет соответствующего взрывозащитного исполнения

Примеры использования

• Управление трехфазным двигателем насоса в системе водоснабжения
• Автоматическое включение группы светильников в производственном помещении
• Часть системы “звезда-треугольник” для плавного запуска двигателя
• Цепь управления с использованием одного вспомогательного контакта для индикации состояния включения

Практические советы

• Проверьте напряжение сети перед подключением - даже кратковременное превышение 36 В может вывести катушку из строя
• При подключении к тепловому реле соблюдайте полярность и класс защиты реле - они должны соответствовать току 32 А
• Для длительной работы в условиях повышенной влажности используйте герметичные крышки или дополнительную защиту корпуса
• При сборке панели оставьте минимум 5 см свободного пространства вокруг контактора для теплоотвода
• Если требуется реверс - выбирайте пару контакторов NC1 с блокировкой, чтобы избежать одновременного включения
