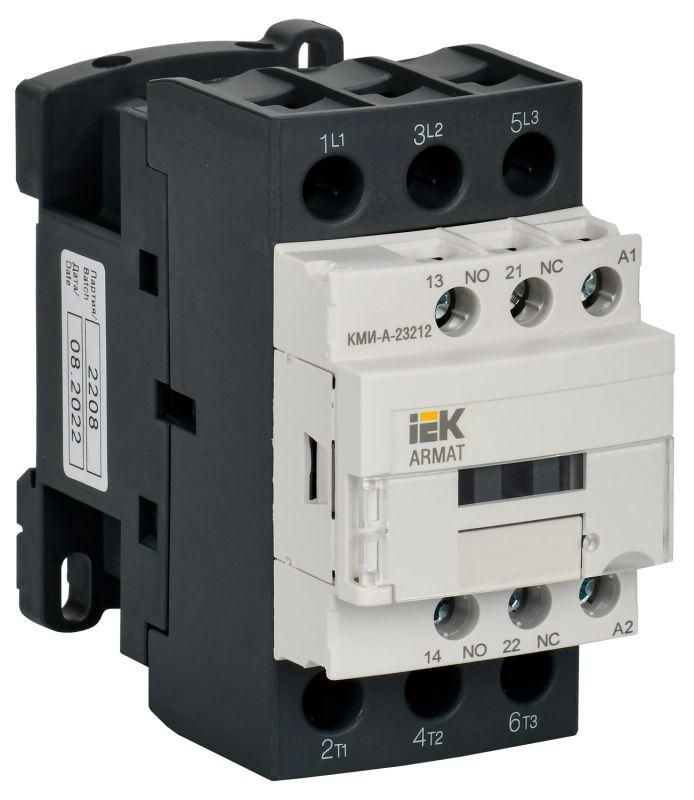

Контактор КМИ-А-23212 LC1D 32А кат. 36В AC 1НО+1НЗ AC-3 IEK AR-ACC-21-032-036-11

Контактор КМИ-А-23212 LC1D 32А 36В/АС3 1 нормально открытый/1 нормально закрытый - устройство для удалённого включения и отключения трёхфазной нагрузки, предназначенное для управления двигателями, нагревателями и другими индуктивными потребителями. Произведён бренда IEK, артикул ar-acc-21-032-036-11, серия ARMAT.

Назначение и область применения

Контактор КМИ-А-23212 LC1D 32А 36В/АС3 1 нормально открытый/1 нормально закрытый используется в цепях управления для запуска и остановки трёхфазных асинхронных двигателей с короткозамкнутым ротором. Также применяется для коммутации других нагрузок: светильников, тепловых элементов, вентиляторов, насосов, печей, кран-балок и систем АВР. Устройство работает в сетях с напряжением до 660 В переменного тока.

Технические характеристики

• Номинальное напряжение катушки: 36 В переменного тока (AC)
• Номинальный ток главных контактов: 32 А
• Число полюсов: 3
• Коммутируемая мощность: 15 кВт
• Количество нормально открытых (НО) контактов: 1
• Количество нормально закрытых (НЗ) контактов: 1
• Род тока: переменный (AC)
• Исполнение: нереверсивное - управление одним направлением работы
• Способ монтажа: на DIN-рейку или монтажную плату
• Тип подключения: винтовые зажимы
• Срок службы: 15 лет (при соблюдении условий эксплуатации)

Совместимость и монтаж

Контактор КМИ-А-23212 LC1D 32А 36В/АС3 1 нормально открытый/1 нормально закрытый совместим с DIN-рейкой стандарта EN 60715. Монтируется на рейку шириной 35 мм. Подключение проводов осуществляется через винтовые зажимы - допускается зачистка жил до 2,5 мм2. Для надёжной фиксации рекомендуется затягивать винты моментом 0,8–1,0 Нм. Обязательно проверьте соответствие напряжения катушки (36 В AC) источникам управления - использование другого напряжения повредит устройство.

Безопасность и стандарты

Контактор КМИ-А-23212 LC1D 32А 36В/АС3 1 нормально открытый/1 нормально закрытый соответствует требованиям ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009). Это гарантирует безопасность при работе в условиях перегрузок, коротких замыканий и частых операций включения-выключения. Сертифицирован для применения в промышленных и бытовых электросистемах.

Преимущества

• Высокая механическая износостойкость - срок службы до 15 лет при регулярном использовании
• Устойчивость к скачкам напряжения благодаря оптимальному проектированию катушки
• Гибкий способ монтажа: можно устанавливать как на DIN-рейку, так и на монтажную плиту
• Наличие одного НО и одного НЗ контакта позволяет реализовать базовые схемы управления без внешних реле
• Поддерживает работу с нагрузками до 15 кВт - достаточно для большинства оборудования

Ограничения применения

• Не постоянного тока - катушка рассчитана исключительно на 36 В переменного тока
• Не предназначен для частого включения-отключения сверхтяжёлых нагрузок (>15 кВт); возможен преждевременный износ контактов
• Отсутствует встроенная защита от перегрузки - требуется дополнительная термическая или электронная защита
• Не имеет IP-защиты; использовать только внутри щитов или в защищённых помещениях
• Не подходит для реверсивных схем - нельзя менять направление вращения двигателя без внешнего реверсора

Примеры использования

• Управление насосом воды в системе водоснабжения
• Включение вентиляционного канала в HVAC-системе
• Автоматический запуск печи в технологической линии
• Компонент системы АВР для перевода нагрузки на резервный генератор
• Управление конвейером на сборочном участке

Практические советы

• Выбирая контактный аппарат, всегда проверяйте напряжение катушки - 36 В AC требует специального источника управления (например, трансформатора 220/36 В)
• Для защиты от импульсных помех используйте RC-цепочку или варистор параллельно катушке
• Проверяйте плотность затяжки винтов каждые 6 месяцев при активной эксплуатации - ослабление вызывает нагрев и выход из строя
• Если нужна функция аварийной остановки - используйте кнопку с НЗ контактом последовательно с катушкой
• Не устанавливайте рядом с высокотемпературными компонентами - максимальная рабочая температура окружения +40 C
