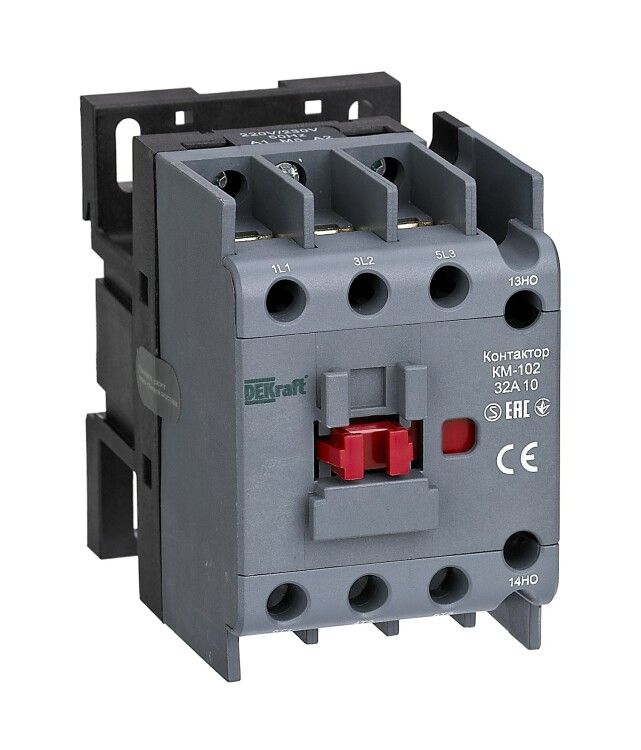

Контактор КМ-102 32А кат. 48В AC 1НО AC-3 AC-4 DEKraft 22301DEK APC

Контактор 32А 48В АС3 АС4 1НО КМ-102 от DEKraft - это компактное устройство для дистанционного включения и отключения нагрузок переменного тока, предназначенное для монтажа на DIN-рейку. Подходит для управления двигателями, светильниками и конденсаторными батареями в системах с напряжением до 690 В.

Назначение и область применения

Контактор 32А 48В АС3 АС4 1НО КМ-102 используется для частого включения и выключения электрических нагрузок. Он применяется в автоматических системах управления: запуск и останов асинхронных двигателей, коммутация осветительных цепей, переключение конденсаторных батарей. Напряжение управления 48 В позволяет использовать его в низковольтных управляющих контурах, например, в промышленной автоматике, станках, конвейерах и системах HVAC.

Технические характеристики

• Номинальный ток: 32 А (при AC-3 и AC-4)
• Напряжение питания цепи управления: 48 В переменного тока
• Коммутируемая мощность: до 15 кВт при 400 В (AC-3)
• Количество контактных групп: 1 нормально открытый (1НО) + 3 нормально закрытых (3НЗ)
• Тип тока: переменный (AC), совместим с постоянным (DC) в цепи управления
• Способ монтажа: на DIN-рейку (стандарт 35 мм)
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Подключение силовых контактов: винтовые зажимы
• Исполнение: нереверсивное - управление одним направлением работы

Совместимость и монтаж

Контактор 32А 48В АС3 АС4 1НО КМ-102 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения силовых проводов используются винтовые зажимы - рекомендуется затягивать их моментом, соответствующим сечению кабеля (до 10 мм2). Управление осуществляется через катушку 48 В AC; для подключения управляющей цепи используйте изолированные провода с минимальным сечением 0,75 мм2. Устройство не требует дополнительного крепления, но важно обеспечить доступ к контактам для обслуживания.

Безопасность и стандарты

Контактор КМ-102 соответствует требованиям IEC 60947-4-1 для контакторов переменного тока. IP20 защищает от случайного прикосновения к токоведущим элементам, но не предохраняет от внешней среды - не устанавливайте его во влажных, пыльных или агрессивных условиях без дополнительной защиты. Производитель DEKraft гарантирует соответствие серийному исполнению КМ-102, что подтверждает надёжность в промышленном применении.

Преимущества

• Высокая коммутационная способность - 32 А при AC-3, подходит для нагрузок до 15 кВт
• Универсальное питание катушки: 48 В AC, совместим с большинством промышленных контроллеров
• Наличие трёх дополнительных НЗ-контактов даёт гибкость в построении схем управления
• Компактный форм-фактор и DIN-монтаж упрощают сборку шкафов автоматики
• Надёжные винтовые зажимы снижают риск ослабления соединений при вибрациях

Ограничения применения

• Не предназначен для работы в условиях высокой влажности, пыли или агрессивной среды - степень защиты IP20 недостаточна
• Работает только с переменным током в силовой цепи; DC-нагрузки не коммутируются
• Нельзя использовать для реверса двигателя - требуется два контактора
• Не рассчитан на частые включения более 1200 раз в час - превышение сокращает срок службы
• Не имеет встроенного теплового реле - для защиты от перегрузок нужен отдельный аппарат

Примеры использования

• Управление насосом в системе водоснабжения (3 кВт, 380 В)
• Включение группы светодиодных светильников в производственном помещении
• Коммутация конденсаторной батареи для повышения коэффициента мощности
• Автоматическое включение вентилятора по сигналу термостата (через 48 В управляющий контур)
• Система пуска конвейера с использованием кнопок и реле контроля

Практические советы

• При подборе контактора 32А 48В АС3 АС4 1НО КМ-102 проверьте, чтобы номинальный ток нагрузки не превышал 32 А - особенно при частых пусках
• Для долгой работы используйте кабели с медными жилами и правильным сечением - перегрев контактов возможен при недооценке нагрузки
• Если система работает в условиях вибраций, дополнительно фиксируйте контактор на рейке или используйте антивибрационные прокладки
• Добавьте защитную крышку (если предусмотрена производителем) - она снижает риск поражения током при обслуживании
• Проверяйте состояние винтовых зажимов каждые 6–12 месяцев - ослабление вызывает нагрев и выход из строя
• Артикул 22301dek - единственный номер для заказа оригинала от DEKraft; аналоги могут отличаться по габаритам и контактам
