Контактор 32А 230В_АС АС3_ АС4 1НО+1НЗ КМ-102 | 21928DEK DEKraft APC

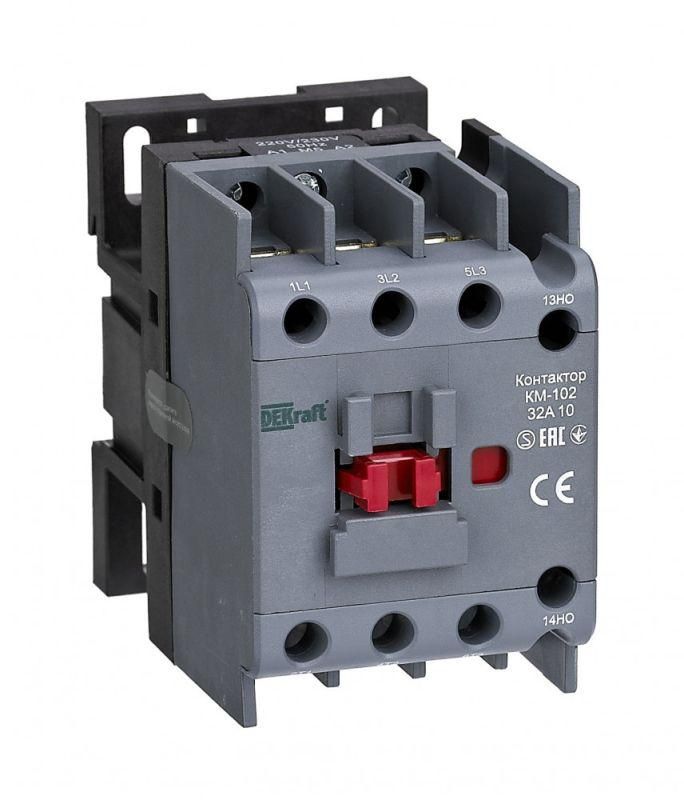

Контактор КМ-102 от DEKraft - устройство для удалённого включения и выключения электродвигателей и других мощных нагрузок в сетях переменного тока. Модель рассчитана на работу с током до 32 А, управление осуществляется через катушку 230 В AC, что делает её удобной для использования в системах автоматизации с промышленными контроллерами.

Назначение и область применения

Контактор КМ-102 предназначен для частых операций включения и отключения нагрузок: запуск и останов асинхронных двигателей, управление нагревательными элементами, насосами, компрессорами, конвейерами и другим оборудованием. Подходит для работы в цепях переменного тока до 690 В. Коммутирует нагрузки классов AC3 (пусковые токи двигателей) и AC4 (частые пуски с реверсом).

Технические характеристики

• Номинальный ток: 32 А при AC3 (для асинхронных двигателей)
• Напряжение управления: 230 В переменного тока (AC)
• Число полюсов: 3
• Дополнительные контакты: 1 нормально-открытый (НО) + 1 нормально-замкнутый (НЗ)
• Установка: на DIN-рейку типа TS35
• Рабочее напряжение: до 690 В переменного тока
• Стандарт: соответствует требованиям IEC/EN 60947-4-1

Совместимость и монтаж

Контактор КМ-102 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения силовых цепей используются зажимы на верхней и нижней части корпуса - провода сечением до 10 мм2. Управляющая катушка подключается к двум клеммам A1 и A2. Дополнительные контакты доступны для подключения цепей сигнализации, блокировки или управления другими устройствами. Никаких специальных инструментов для монтажа не требуется - достаточно отвертки.

Безопасность и стандарты

Контактор КМ-102 соответствует международному стандарту IEC/EN 60947-4-1 для аппаратов низковольтного распределения. Конструкция обеспечивает защиту от случайного прикосновения к токоведущим частям - благодаря наличию дополнительной защитной крышки. Это особенно важно при работе в условиях повышенной опасности или открытых щитах.

Преимущества

• Высокая механическая износостойкость - способен выполнять более 1 млн операций включения/выключения
• Надёжная коммутация даже при высоких пусковых токах двигателей
• Интегрированные дополнительные контакты снижают необходимость в внешних модулях
• Защитная крышка предотвращает попадание пыли и влаги внутрь устройства
• Простая замена - совместим со стандартными контактными системами серии КМ-102

Ограничения применения

• Не предназначен для постоянной работы при температуре выше +60 C или ниже −25 C
• Не рекомендован для коммутации емкостных или светодиодных нагрузок - возможны броски тока
• Не имеет встроенной тепловой защиты - требует внешнего термореле при защите двигателя
• Управление возможно только при напряжении 230 В AC - нельзя использовать с постоянным током или 110 В

Примеры использования

• Автоматический пуск насоса в системе водоснабжения
• Управление конвейерной лентой на производстве
• Переключение режимов работы станка с ЧПУ
• Подключение нагревательного элемента через PLC с использованием НО контакта для индикации состояния
• Цепь блокировки - НЗ контакт используется для отключения другой цепи при активном состоянии контактора

Практические советы

• Проверьте соответствие напряжения управления (230 В AC) перед подключением - неверное питание вызывает выход катушки из строя
• При монтаже в шкафу оставьте свободное пространство вокруг контактора - он греется при длительной нагрузке
• Используйте дополнительные контакты для создания взаимоблокировок между несколькими контакторами - например, чтобы два двигателя не могли работать одновременно
• Если контактор работает в среде с высокой запылённостью, убедитесь, что защитная крышка плотно закрыта
• Для защиты двигателя всегда применяйте отдельное тепловое реле - КМ-102 сам по себе не обеспечивает перегрузочную защиту
