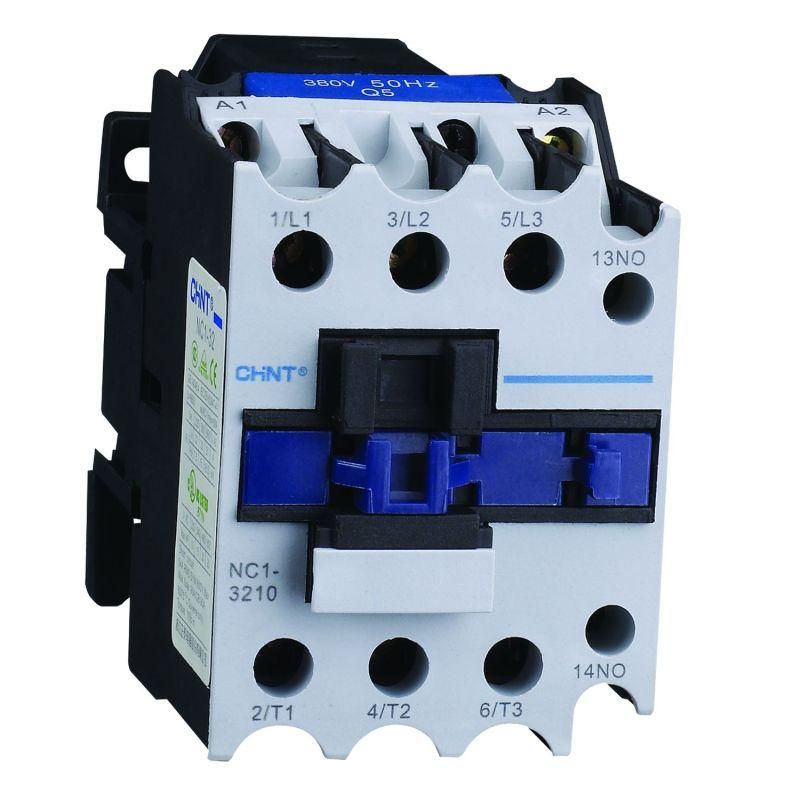

Контактор NC1-3210 32А 400В/АС3 1НО 50Гц (R) | 222066 CHINT

Контактор NC1-3210 32А 400В AC 1НО 50Гц (R) от CHINT предназначен для частого включения и отключения электродвигателей и других нагрузок переменного тока. Этот контактор из серии NC1 сочетает надёжность, компактность и возможность расширения функционала через дополнительные модули.

Назначение и область применения

Контактор NC1-3210 32А 400В AC 1НО 50Гц (R) используется для удалённого управления силовыми цепями переменного тока. Подходит для запуска и остановки электродвигателей мощностью до 15 кВт, а также для коммутации нагревательных элементов, насосов, вентиляторов и другого промышленного оборудования. Часто применяется в системах автоматизации на заводах, в цехах и на конвейерах.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный рабочий ток: 32 А
• Напряжение катушки управления: 400 В AC
• Частота: 50 Гц
• Количество главных контактов: 3 (нормально открытые)
• Количество вспомогательных контактов: 1 нормально замкнутый (НО)
• Номинальная мощность: 15 кВт (при напряжении 400 В)

Совместимость и монтаж

Контактор NC1-3210 32А 400В AC 1НО 50Гц (R) монтируется на DIN-рейку 35 мм. Главные контакты рассчитаны на прямое подключение медных проводов сечением до 16 мм2. Для подключения катушки управления используются клеммы L1–L2, расположенные на передней панели. Устройство совместимо со всеми стандартными дополнительными модулями серии NC1: блоками временной задержки, реверсивными переключателями, тепловыми реле и контактными блоками.

Безопасность и стандарты

Контактор соответствует международным стандартам IEC/EN 60947-4-1. Обеспечивает класс защиты IP20. Конструкция исключает случайное прикосновение к токоведущим частям при установленном корпусе. Работает в температурном диапазоне от -5C до +40C.

Преимущества

• Высокая механическая износостойкость - до 10 млн операций
• Устойчивость к перегрузкам и импульсным помехам
• Лёгкий доступ к контактам для обслуживания
• Поддержка расширения функций через модульные блоки
• Стандартная форма и габариты - совместим с большинством шкафов автоматики

Ограничения применения

• Не предназначена для работы в условиях постоянной вибрации выше 1g
• Запрещено использование в средах с высокой концентрацией масла, химикатов или агрессивных паров
• Катушка управления требует точного соблюдения напряжения 400 В +-10%. Нельзя подключать к сети 220 В
• Не рекомендуется для частых пусков более 120 раз в час - риск перегрева катушки

Примеры использования

• Управление трёхфазным двигателем насоса воды в системе водоснабжения
• Включение/выключение воздушного компрессора на производстве
• Компонент в составе магнитного пускателя с тепловым реле для защиты двигателя
• Использование в схеме “звезда-треугольник” при старте крупных электромоторов

Практические советы

• При установке проверьте соответствие сечения проводов и зажимов - перегрузка вызывает перегрев
• Для длительной работы с частыми пусками используйте дополнительное тепловое реле (например, LR1-D)
• Если требуется реверс - выбирайте пару контакторов NC1 с блокировкой
• Обязательно фиксируйте контактор на DIN-рейке плотно - люфт снижает срок службы контактов
• При замене убедитесь, что новый контактор NC1-3210 32А 400В AC 1НО 50Гц (R) имеет ту же маркировку и тип катушки
